69533-17 Излучатели в виде модели абсолютно черного тела
(АЧТ 70/-40/80)
Назначение средства измерений:
Излучатели в виде модели абсолютно черного тела АЧТ 70/-4О/80 (далее по тексту -излучатели) предназначены для воспроизведения радиационной температуры, настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного или частичного излучения, сканирующих пирометров, тепловизионных систем).
Внешний вид.
Излучатели в виде модели абсолютно черного тела
Рисунок № 1
Внешний вид.
Излучатели в виде модели абсолютно черного тела
Рисунок № 2
Программное обеспечение
Излучатели функционируют под управлением специального программного обеспечения (далее по тексту - ПО), записанного в микроконтроллере блока управления БУ-10 и являющимся его неотъемлемой частью.
ПО выполняет следующие функции: измерение температуры термоблока излучателя теплового ИТ; управление мощностью, подаваемой на термоэлектрические модули; индикация измеренной температуры термоблока и температуры уставки; передача измерительной информации на персональный компьютер для индикации и дальнейшей обработки.
Конструкция излучателей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации типографским способом и на излучатели в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.8 «Порядок работы» документа МКСН.065142.003 РЭ «Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
МКСН.065142.003 ТУ «Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80. Технические условия».
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Излучатели состоят из излучателя теплового ИТ, блока управления БУ-10 и соединительных кабелей.
Внутри корпуса излучателя теплового ИТ размещен термоблок с излучающей полостью и системой теплообменников. Полость излучения цилиндрической формы с выходной (апертурной) диафрагмой имеет рельефную поверхность стенок и дна, обеспечивающие заданный коэффициент черноты.
Нагрев или охлаждение излучателя осуществляется при помощи термоэлектрических модулей, которые контактируют с излучающей полостью и оборудованы системой теплообмена с окружающей средой.
Поддержание температуры в излучающей полости осуществляется автоматически при помощи внешнего блока управления БУ-10, имеющего обратную связь с датчиком температуры, встроенным в термоблок излучателя теплового ИТ. В зависимости от температурной уставки и сигнала с датчика БУ-10 управляет мощностью, подаваемой на термоэлектрические модули термоблока излучателя теплового ИТ.
Излучатели являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.
Общий вид излучателей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на излучателе, методом лазерной печати.

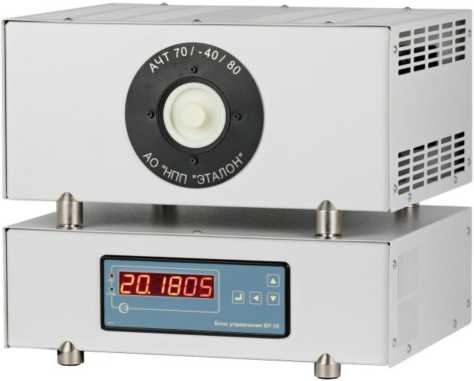

Рисунок 1 - Общий вид средства измерений
а)
б)
а) - Блок управления БУ-10
б) - Излучатель тепловой ИТ

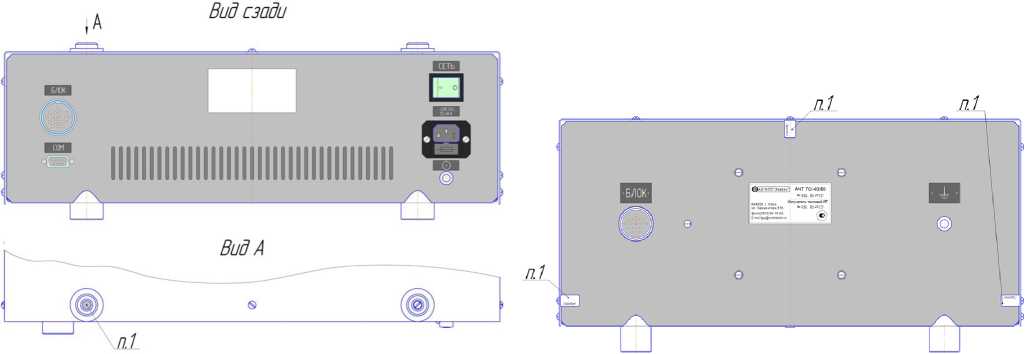

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Таблица 3-
Наименование |
Обозначение |
Количество |
Излучатель тепловой ИТ |
МКСН.418236.002 |
1 шт. |
Блок управления БУ-10 |
МКСН.405544.031 |
1 шт. |
Кабель |
МКСН.434641.028 |
1 шт. |
Кабель |
ДДШ6.644.033 |
1 шт. |
Кабель сетевой SCZ-1, 220В, 10А |
— |
1 шт. |
Крышка |
МКСН.301251.032 |
1 шт. |
Руководство по эксплуатации |
МКСН.065142.003 РЭ |
1 экз. |
Методика поверки |
ОЦСМ 017196-2017 МП |
1 экз. |
Таблица 1- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизводимых радиационных температур, °С |
от -40 до +80 |
Разряд по ГОСТ 8.558-2009 |
2 |
Коэффициент излучения полости, не менее |
0,997 |
Дрейф температуры за 15 мин для стационарного режима поддержания температуры, °С, не более |
± 0,1 |
Нестабильность поддержания температуры в стационарном режиме в течение 15 мин, °С , не более |
0,1 |
Доверительной границы абсолютной погрешности воспроизведения радиационной температуры при доверительной вероятности 0,95, °С, не более:
|
± 1,0 ± (1+0,0047восп)* |
* где /восп - значение воспроизводимой радиационной температуры, °С. |
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение |
Время выхода с (20±5) °С на указанный стационарный режим, мин, не более:
|
35 90 |
Параметры электрического питания:
|
(220±22) (50±1) |
Потребляемая мощность, кВ^А, не более |
1,0 |
Размеры излучающей полости, мм, не более:
|
(70,0±3,5) (270,0±13,5) |
Габаритные размеры (высота; ширина; длина), мм, не более:
|
230; 455; 375 160; 455; 375 |
Масса, кг, не более:
|
12,0 9,5 |
Условия эксплуатации:
|
от +15 до +25 от 20 до 80 от 84,0 до 106,7 |
Условия транспортирования и хранения:
|
от -50 до +50 до 98 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
3000 |
