Номер по Госреестру СИ: 51099-12
51099-12 Регуляторы температуры
(РТ)
Назначение средства измерений:
Регуляторы температуры РТ (далее - регуляторы) предназначены для измерения и регулирования температуры или других неэлектрических величин, преобразованных в электрические сигналы силы (0.5 мА; 4...20 мА) или напряжения (0...10 В) постоянного тока.
Внешний вид.
Регуляторы температуры
Рисунок № 1
Внешний вид.
Регуляторы температуры
Рисунок № 2
Внешний вид.
Регуляторы температуры
Рисунок № 3
Внешний вид.
Регуляторы температуры
Рисунок № 4
Внешний вид.
Регуляторы температуры
Рисунок № 5
Внешний вид.
Регуляторы температуры
Рисунок № 6
Внешний вид.
Регуляторы температуры
Рисунок № 7
Внешний вид.
Регуляторы температуры
Рисунок № 8
Внешний вид.
Регуляторы температуры
Рисунок № 9
Внешний вид.
Регуляторы температуры
Рисунок № 10
Программное обеспечение
Внутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от первичных преобразователей, вывода данных на дисплей и управлением работой регуляторов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - A в соответствии с МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Основная программа РТ2М при работе с ТП и ТС |
RT2M_N.a90 |
1.0 |
9b04b8ebc3ffb9eb d274a04f1e48b720 |
MD5 Digest |
Основная программа РТ2М при работе с унифицированными входными сигналами |
RT2M_UN.a90 |
1.0 |
ed3be59b49964a21 cb6f5ec33ab19b19 |
MD5 Digest |
Основная программа РТМ-3-1 |
RTM3 N THA. a90 |
1.0 |
f153697635976dac d52fbb963f6d18be |
MD5 Digest |
Основная программа РТМ-3-2 |
RTM3 N THK. a90 |
1.0 |
8b6cc59973dea6a3 68e166a826664431 |
MD5 Digest |
Основная программа РТМ-3-3 |
RTM3 N TPP. a90 |
1.0 |
1222^2579128037 928c041095bc13f7 |
MD5 Digest |
Основная программа РТМ-3-4 |
RTM3 N TPR. a90 |
1.0 |
9c124cc271debaf5 48f47cf9418b60fb |
MD5 Digest |
Основная программа РТМ-3-5 |
RTM3 N 50M. a90 |
1.0 |
ec0b189ccc50bf3a b85742f30281604d |
MD5 Digest |
Основная программа РТМ-3-6 |
RTM3 N 100M. a90 |
1.0 |
04f4d2f13d8dfc785 a01e86b427439e5 |
MD5 Digest |
Основная программа РТМ-3-7 |
RTM3 N 50Р. a90 |
1.0 |
e9b433f4138f034e 7642d409d4030748 |
MD5 Digest |
Основная программа РТМ-3-8 |
RTM3 N 50Р 385.a90 |
1.0 |
b9182047b7f5b3fc fb9d4eff6efa8708 |
MD5 Digest |
Основная программа РТМ-3-9 |
RTM3 N 100Р. a90 |
1.0 |
6f88979702af4d77 0d642e4378b93f25 |
MD5 Digest |
Основная программа РТМ-3-10 |
RTM3 N 100Р 385.a90 |
1.0 |
f4138642d409dc59 973dea6a36a826 |
MD5 Digest |
Основная программа РТМ-3-11 |
RTM3 N TJK. a90 |
1.0 |
d0a342a1dac430b8 e1daee6bc880ff7f |
MD5 Digest |
Основная программа РТМ-3-12 |
RTM3_UN.a90 |
1.0 |
459e5177eb7ad796 64b59715e9c3fab |
MD5 Digest |
Основная программа РТМ-3-13 |
RTM3 UN 4 20.a90 |
1.0 |
459e5177eb7ad796 64b59715e9c3fab |
MD5 Digest |
Основная программа РТМ-3-14 |
RTM3 UN 0 10.a90 |
1.0 |
509d136593bbe094 d128f4e8351953aa |
MD5 Digest |
Основная программа РТМ-4К |
RTM4K new. a90 |
1.0 |
81d6ded2a0aca114 84fc1a4fdbd20df3 |
MD5 Digest |
Примечание - Допускается замена программного обеспечения на более новую версию. |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и формуляра типографским способом и методом лазерной печати на этикетку, расположенную на корпусе регуляторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документов ДДШ2.821.145 РЭ «Регулятор температуры РТ2М. Руководство по эксплуатации», ДДШ2.821.164 РЭ «Регулятор температуры РТМ-3. Руководство по эксплуатации», ДДШ2.821.165 РЭ «Регулятор температуры РТМ-4К. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 4211-095-02566540-2012 «Регуляторы температуры РТ. Технические условия»
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, РФ, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru/
E-mail: fgup@omsketalon.ru
Испытательный центр
ГЦИ СИ Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru/
E-mail: info@ocsm.omsk.ru
Принцип действия регуляторов основан на аналого-цифровом преобразовании сигналов первичного преобразователя температуры или других величин и управлении коммутаторами в зависимости от соотношения измеряемой и заданной температуры или других величин.
Регуляторы представляют собой электронное устройство, которое имеет вход для подключения:
-
- преобразователя термоэлектрического с номинальной статической характеристикой преобразования по ГОСТ Р 8.585-2001;
-
- термопреобразователя сопротивления с номинальной статической характеристикой по ГОСТ 6651-2009;
-
- преобразователя с унифицированным выходным сигналом с номинальной статической характеристикой по ГОСТ 26.011-80.
Конструктивно регуляторы состоят из: входного усилителя, фильтра-ограничителя, микроконтроллера, микросхемы интерфейса, гальванической развязки, узла питания и узла индикации.
Входной сигнал передается через входной фильтр-ограничитель и усилитель на микроконтроллер. Микроконтроллер преобразует код принятого сигнала и передает его на знаковый индикатор для отображения результата измерения. Микроконтроллер сравнивает принятый сигнал со значениями уставок, записанных в ПЗУ, и, в зависимости от соотношения значений принятого сигнала и заданных уставок, управляет выходным реле или транзисторным ключом. Элементы коммутации выведены на блок зажимов.
Регуляторы выпускаются в следующих модификациях: РТ2М, РТМ-3, РТМ-4К, которые отличаются конструктивным исполнением, диапазоном измерений и пределами допускаемой погрешности измерений. Регуляторы РТ2М имеют 28 исполнений, обозначения которых приведены в таблице 2. Регуляторы РТМ-3 имеют 42 исполнения, обозначения которых приведены в таблице 3. Регуляторы РТМ-4К имеют 28 исполнений, обозначения которых приведены в таблице 4.

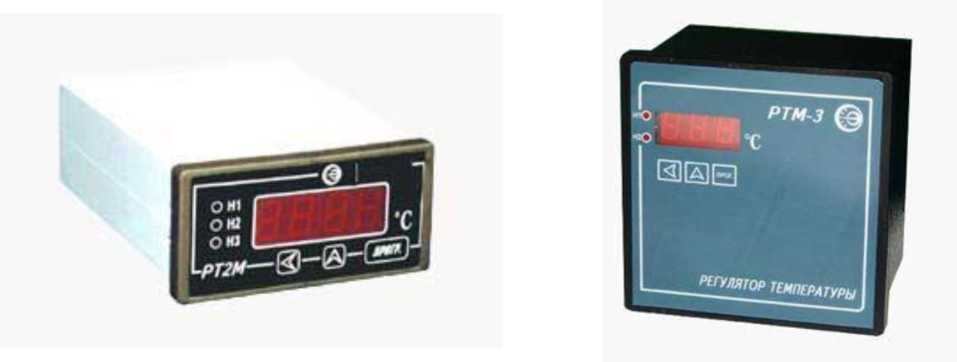

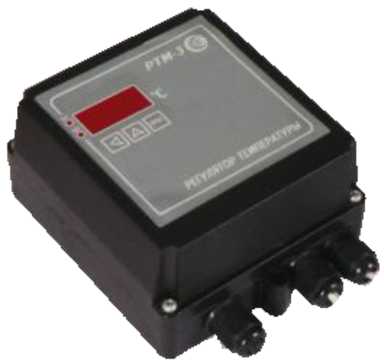

Общий вид средства измерений приведен на рисунке 1.
б)
а)
в)
г)
а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения
в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К
Рисунок 1 - Общий вид средств измерений

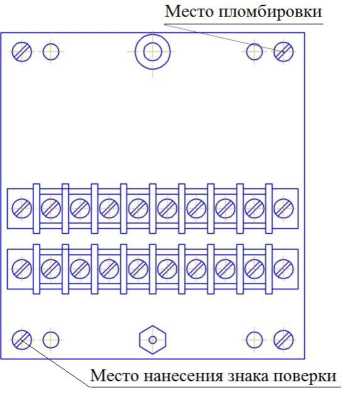

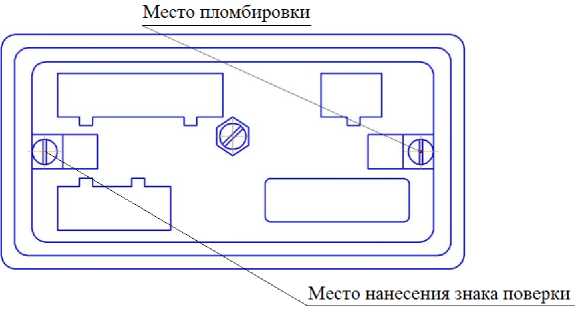

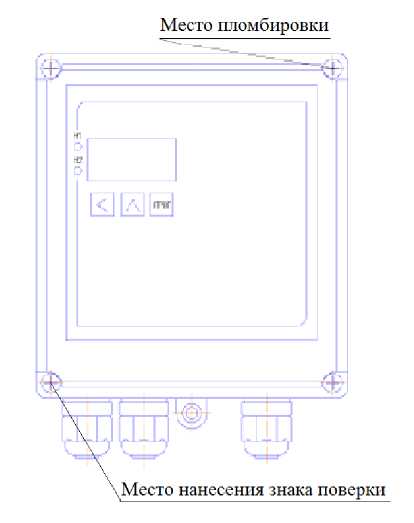

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, приведено на рисунке 2.
Место нанесения знака поверки
Место пломбировки
/• |
__/ __J | |||
б)
а)
Место пломбировки
Место нанесения знака поверки
' -
в)
Место пломбировки
0 о |
W |
О0 | |
[Ц 0 Q |
Ъ 0 0. |
5 0 £ |
Ш0^| |
0 0^ |
!> 0 £ |
ъ 0 |
В 0 0 01 |
1—U—и— |
-Lf—И-—1U—1 | ||
Ц 0 Q |
Ъ 0 £ |
Ъ 0 0 Ц | |
0 0 £ |
Ъ 0 0. |
Ъ 0 0 0 | |
0 |
О 0 |
\ Место нанесения знака поверки
г)
а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения
в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

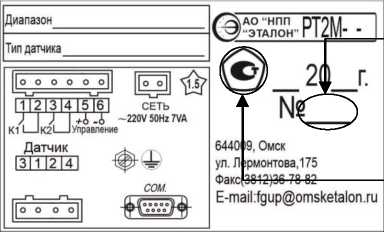

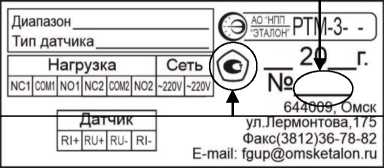

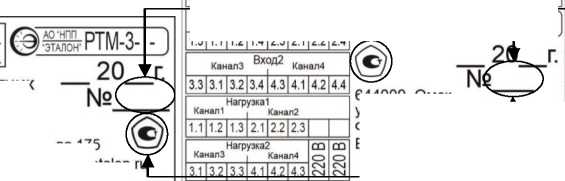

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на корпусе регуляторов, методом лазерной печати. Общий вид этикеток с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а)
б)
Преобразователь | |
Вход1 Канал1 ! Канал2 |
PTM-4KI- - |
1.311,1 Il.2ll,4 2.3l2.ll2.2l2.4 |
Нагрузка Сеть Датчик
Диапазон___
Тип датчика.
Место нанесения заводского номера
Место нанесения знака утверждения типа
644009, Омск .
ул .Лермонтова ,175 '1
Факс(3812)36-78-82
E-mail: fgup@omsketa on.ru
__
в)
г)
644009, Омск, ул.Лермонтова,175
Факс(3812)36-78-82, E-mail: fgup@omsketalon.r
а) - модификация РТ2М
б) - модификация РТМ-3 щитового исполнения
в) - модификация РТМ-3 настенного исполнения
г) - модификация РТМ-4К
Рисунок 3 - Общий вид этикеток с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 7 -
Наименование |
Обозначение |
Количество |
Регулятор температуры РТ |
— |
1 шт. |
Паспорт |
в зависимости от исполнения |
1 экз. |
Руководство по эксплуатации |
ДДШ2.821.145 РЭ ДДШ2.821.164 РЭ ДДШ2.821.165 РЭ |
1 экз. |
Методика поверки |
4211-095-02566540-2012 МП |
1 экз. |
Комплект монтажных частей |
— |
1 комплект |
Устройство компенсационное УК* |
— |
1 шт. |
Кабель интерфейсный** |
— |
1 шт. |
Программное обеспечение** |
— |
1 комплект |
Соединитель MSTB 2,5/2-ST-5,08*** |
— |
1 шт. |
Соединитель MSTB 2,5/5-ST-5,08*** |
— |
1 шт. |
Соединитель MSTB 2,5/6-ST-5,08*** |
— |
1 шт. |
* - Дополнительно для регулятора РТ2М, работающего с преобразователями термоэлектрическими ТХА, ТХК, ТПП, ТЖК; ** - Дополнительно для регулятора РТ2М с интерфейсом RS 232; *** - Дополнительно для регулятора РТ2М |
Таблица 2 - Метрологические характеристики РТ2М
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
РТ2М-1-Х* |
ХА(К) |
от -80 до +1300°С |
± 5 °С |
РТ2М-2-Х* |
Xk(l) |
от -80 до +800 °С |
± 4 °С |
РТ2М-3-Х* |
ПП(Б) |
от 0 до +1600 °С |
± 6 °С |
РТ2М-4-Х* |
пр(в) |
от +300 до +1800 °С | |
РТ2М-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
РТ2М-6-Х* |
100М (а = 0,00428 °С-1) | ||
РТ2М-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
РТ2М-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
РТ2М-9-Х* |
100П (а = 0,00391 °С-1) | ||
РТ2М-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
РТ2М-11-Х* |
ЖК(1) |
от -80 до +700 °С |
± 4 °С |
РТ2М-12-Х* |
ток (0-5) мА |
(от-80 до +2000)ед. |
(± 0,25) % |
РТ2М-13-Х* |
ток (4-20) мА | ||
РТ2М-14-Х* |
напряжение (0-10) В |
- X = 0 - RS 232 отсутствует, степень защиты IP20 по ГОСТ 14254-2015; X = 1 - RS 232 имеется, степень защиты IP20 по ГОСТ 14254-2015.
Таблица 3 - Метрологические характеристики РТМ-3
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
РТМ-3-1-Х* |
ХА(К) |
от -80 до +999 °С |
± 6 °С |
РТМ-3-2-Х* |
xk(l) |
от -80 до +800 °С |
± 5 °С |
РТМ-3-3-Х* |
nn(S) |
от 0 до +999 °С |
± 6 °С |
РТМ-3-4-Х* |
ПР(в) |
от +300 до +999 °С | |
РТМ-3-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
РТМ-3-6-Х* |
100М (а = 0,00428 °С-1) | ||
РТМ-3-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
РТМ-3-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
РТМ-3-9-Х* |
100П (а = 0,00391 °С-1) | ||
РТМ-3-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
РТМ-3-11-Х* |
ЖК(1) |
от -80 до +999 °С |
± 6 °С |
Продолжение таблицы 3
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
РТМ-3-12-Х* |
ток (0-5) мА |
(от -80 до +999) ед. |
(± 0,25) % |
РТМ-3-13-Х* |
ток (4-20) мА | ||
РТМ-3-14-Х* |
напряжение (0-10) В | ||
* - X = 0 - корпус щитовой со степенью защиты IP20 по ГОСТ 14254-2015; X = 1 - корпус щитовой со степенью защиты IP54 по ГОСТ 14254-2015; X = 1 - корпус настенный со степенью защиты IP54 по ГОСТ 14254-2015. |
Таблица 4 - Метрологические характеристики РТМ-4К
Исполнение регулятора |
Характеристика преобразователя (НСХ, а, унифицированный сигнал) |
Диапазон измерений температуры (других физических величин, измеряемых внешним преобразователем) |
Пределы допускаемой основной абсолютной (приведенной) погрешности |
РТМ-4К-1-Х* |
ХА(К) |
от -80 до +999 °С |
± 6 °С |
РТМ-4К-2-Х* |
xk(l) |
от -80 до +800 °С |
± 5 °С |
РТМ-4К-3-Х* |
nn(S) |
от 0 до +999 °С |
± 6 °С |
РТМ-4К-4-Х* |
пр(в) |
от +300 до +999 °С | |
РТМ-4К-5-Х* |
50М (а = 0,00428 °С-1) |
от -80 до +200 °С |
± 2 °С |
РТМ-4К-6-Х* |
100М (а = 0,00428 °С-1) | ||
РТМ-4К-7-Х* |
50П (а = 0,00391 °С-1) |
от -80 до +850 °С |
± 3 °С |
РТМ-4К-8-Х* |
Pt50 (а = 0,00385 °С-1) | ||
РТМ-4К-9-Х* |
100П (а = 0,00391 °С-1) | ||
РТМ-4К-10-Х* |
Pt100 (а = 0,00385 °С-1) | ||
РТМ-4К-11-Х* |
ЖК(1) |
от -80 до +999 °С |
± 6 °С |
РТМ-4К-12-Х* |
ток (0-5) мА |
(от -80 до +999) ед. |
(± 0,25) % |
РТМ-4К-13-Х* |
ток (4-20) мА | ||
РТМ-4К-14-Х* |
напряжение (0-10) В |
- X = 0 - корпус щитовой со степенью защиты IP20 по ГОСТ 14254-2015; X = 1 - корпус щитовой со степенью защиты IP54 по ГОСТ 14254-2015.
Таблица 5 - Общие метрологические характеристики
Наименование характеристики |
Значение |
Разрешающая способность индикации измеряемой температуры или другой физической величины регуляторов РТ2М, ед., в диапазоне: | |
- от -80,0 до -10,0 |
0,1 |
- от -9,99 до -0,01 |
0,01 |
- от 0,000 до +9,999 |
0,001 |
- от +10,00 до +99,99 |
0,01 |
- от +100,0 до +999,9 |
0,1 |
- от +1000 до +2000 |
1 |
Разрешающая способность индикации измеряемой температуры или другой физической величины регуляторов РТМ-3 и РТМ-4К, ед., в диапазоне: | |
- от -80 до -10 |
1 |
- от -9,9 до -0,1 |
0,1 |
- от 0,00 до +9,99 |
0,01 |
- от +10,0 до +99,9 |
0,1 |
- от +100 до +999 |
1 |
Пределы допускаемой погрешности срабатывания выходных реле и транзисторного ключа РТ2М, ед., в диапазоне: | |
- от -80,0 до +999,9 включ. |
± 0,1 |
- св. 999,9 |
± 1 |
Пределы допускаемой погрешности срабатывания выходных реле РТМ-3 и РТМ-4К, ед. |
± 1 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях пределов допускаемой основной погрешности |
0,5 |
Нормальные условия измерений: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, Вт, не более: | |
- РТ2М |
7 |
- РТМ-3 |
5 |
- РТМ-4К |
10 |
Габаритные размеры (высота; ширина; длина), мм, не более: | |
- РТ2М |
48; 96; 145 |
- РТМ-3 щитового исполнения |
96; 96; 76 |
- РТМ-3 настенного исполнения |
135; 105; 60 |
- РТМ-4К |
96; 96; 185,5 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Масса, кг, не более: | |
- РТ2М |
0,65 |
- РТМ-3 |
0,50 |
- РТМ-4К |
1,00 |
Время установления рабочего режима, мин, не более |
15 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность при температура + 35 °С и | |
более низких температурах без конденсации влаги, % |
90 |
- атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч |
25000 |
