Номер по Госреестру СИ: 69399-17
69399-17 Мерники металлические технические 1-го класса
(Г4-ВИЦ, К7-ВМА)
Назначение средства измерений:
Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 1
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 2
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 3
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 4
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 5
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 6
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на маркировочные таблички фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса Г4-ВИЦ, К7-ВМА
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Основные средства поверки:
-
- мерники металлические эталонные 1-го разряда М1р по ГОСТ 8.470-82 номинальной вместимостью 10; 50; 100; 200 дм3;
-
- эталонная колба 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 1 дм3;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до 50 °С, регистрационный номер 303-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА с требуемой точностью.
Знак поверки наносится:
-
- на свидетельство о поверке;
-
- на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкальных градуированных пластинах и сливном патрубке мерника.
Изготовитель
ПО «Смелянский машиностроительный завод», г. Смела, Украина.
Заявитель
Общество с ограниченной ответственностью «Агат-Алко» (ООО «Агат-Алко») ИНН 5812340899
Адрес: РФ, 442304, Пензенская область, Городищенский район, п. Затон ул. Заводская, 3
тел. (84158) 2-52-00
E-mail: alko37@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
Web-сайт: www.penzacsm.ru
E-mail: pcsm@sura.ru
Принцип действия мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.
Мерники металлические технические 1-го класса выпускаются в двух модификациях Г4-ВИЦ и К7-ВМА, которые отличаются конструктивно.
Мерники металлические технические 1-го класса Г4-ВИЦ представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Г орловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметрально-противоположных точках. На переднем днище мерника установлен указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.
Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники металлические технические 1-го класса Г4-ВИЦ и К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На крышке цилиндра устанавливаются пломбы с оттиском клейм.
Общий вид мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА представлен на рисунке 1.
а)
б)
д)
е)
ж)

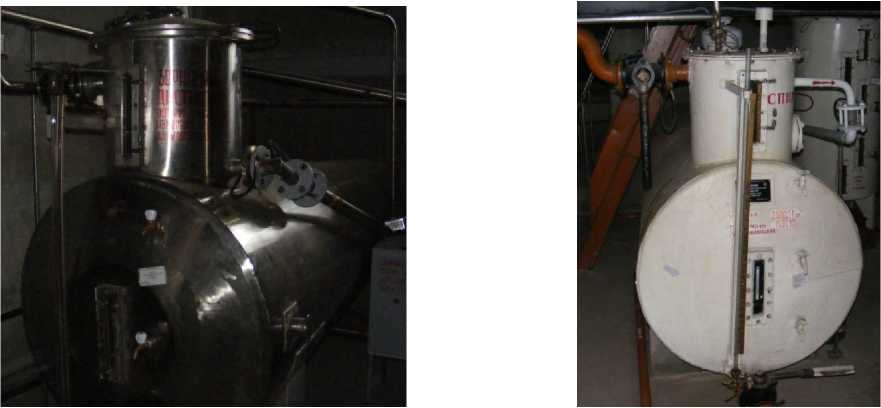

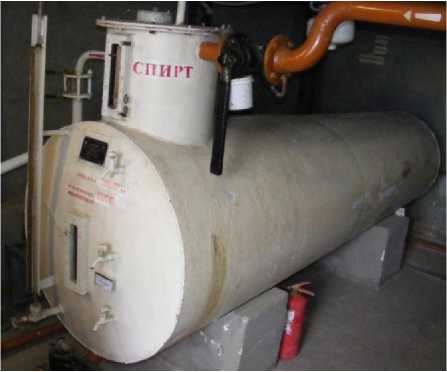

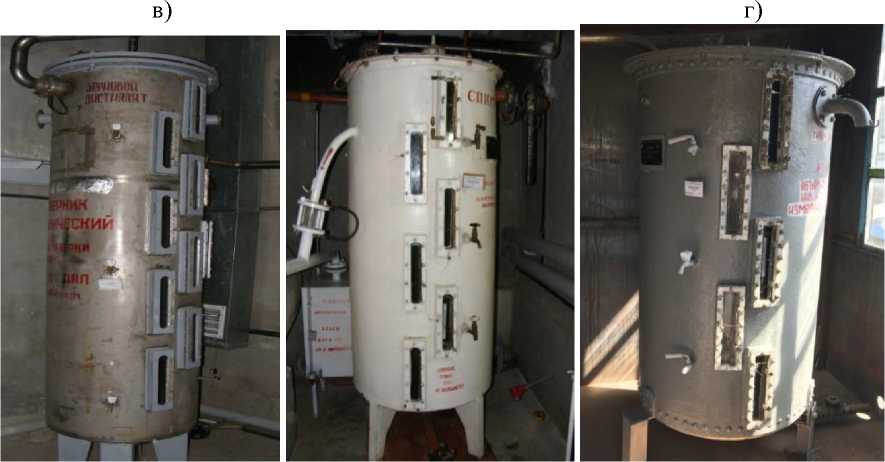

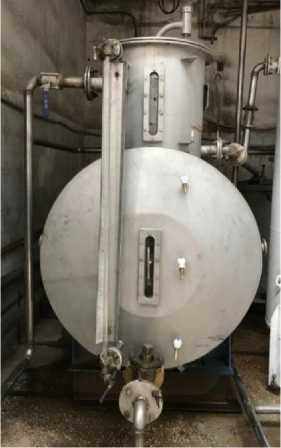

Рисунок 1- Общий вид мерников а) Г4-ВИЦ № 2846, б) Г4-ВИЦ № 1821, в) Г4-
ВИЦ № 1816, г) Г4-ВИЦ № 2848, д) К7-ВМА № 96, е) К7-ВМА №73, ж) К7-ВМА № 74 Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
а)
б)

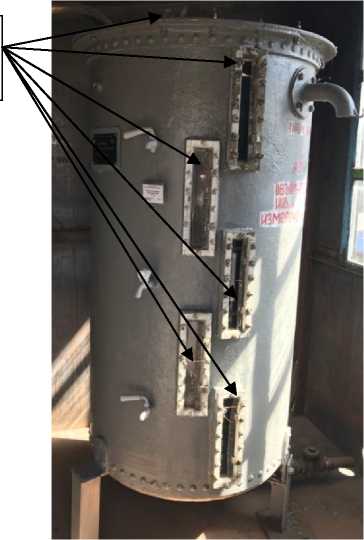

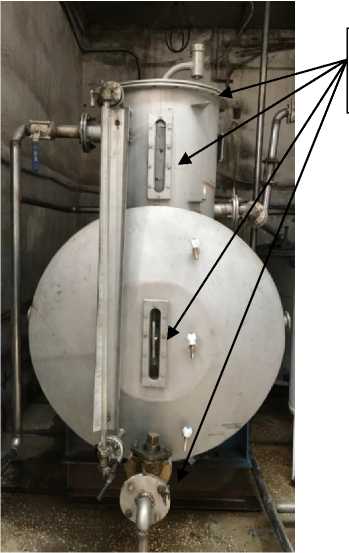

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников а) Г4-ВИЦ, б) К7-ВМА
Программное обеспечение отсутствует.
Таблица 4 -
Наименование |
Количество |
Мерник |
1 шт. |
Паспорт |
1 экз. |
представлены в таблицах 1-3.
Таблица 1
Обозначение модификации, заводской номер |
Номинальное значение полной вместимости, дм3 |
Год выпуска |
Г абаритные размеры, мм, не более | ||
длина |
ширина |
высота | |||
1 |
2 |
3 |
4 |
5 |
6 |
Г4-ВИЦ № 1816 |
2500 |
1985 |
3600 |
1250 |
2200 |
Г4-ВИЦ № 1821 |
2500 | ||||
Г4-ВИЦ № 2846 |
2440 |
1992 | |||
Г4-ВИЦ № 2848 |
2470 |
Таблица 2
Обозначение модификации, заводской номер |
Номинальное значение полной вместимости, дм3 |
Год выпуска |
Габаритные размеры, мм, не более | |
диаметр |
высота | |||
1 |
2 |
3 |
4 |
5 |
К7-ВМА № 73 |
750 |
1985 |
1000 |
2880 |
К7-ВМА № 74 |
750 | |||
К7-ВМА № 96 |
752 |
Таблица 3
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой относительной погрешности мерника при температуре плюс 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре плюс 20 °С, дм3 |
о * ±(2-10-V) |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от 10 до 30 от 30 до 80 от 84 до 106 |
*где V- номинальное значение полной вместимости мерника, дм3 |
