Номер по Госреестру СИ: 65615-16
65615-16 Мерник металлический технический 1-го класса горизонтальный
(Г4-ВИЦ-250)
Назначение средства измерений:
Мерник металлический технический 1-го класса горизонтальный Г4-ВИЦ-250 (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).

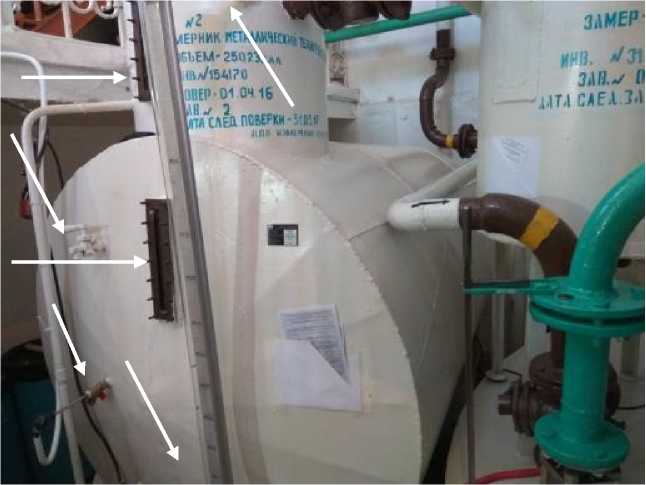

Внешний вид.
Мерник металлический технический 1-го класса горизонтальный
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157016
ID в реестре СИ - 379416
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Г4-ВИЦ-250,
Производитель
Изготовитель - ПО "Смелянский машиностроительный завод"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)
Наличие аналогов СИ: Мерник металлический технический 1-го класса горизонтальный (Г4-ВИЦ-250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Смелянский машиностроительный завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41112-09 |
Мерник металлический технический 1-го класса, ММВ-44 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
41113-09 |
Мерники металлические технические 1-го класса, ММВ ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
41114-09 |
Мерники металлические технические 1-го класса, ММГ ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
43265-09 |
Мерник металлический технический, Г4-ВИЦ-370 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
2 года |
|
4782-75 |
Мерники металлические технические, Г4-ВИЦ-1000 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
2 года (ГОСТ 8.002-71) | |
|
4894-75 |
Мерники металлические технические цилиндрические 1-го класса, Г4-ВИЦ-250, Г4-ВИЦ-250Н ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
2 года (ГОСТ 8.002-71) | |
|
65613-16 |
Мерники металлические технические 1-го класса горизонтальные, Г4-ВИЦ ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
65614-16 |
Мерники металлические технические 1-го класса вертикальные, К7-ВМА ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
65615-16 |
Мерник металлический технический 1-го класса горизонтальный, Г4-ВИЦ-250 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
65616-16 |
Мерник металлический технический 1-го класса горизонтальный, Г4-ВИЦ-250 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
1 год |
|
66161-16 |
Мерники металлические технические 1-го класса, Г4-ВИЦ, К7-ВМА ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
2 года |
|
69399-17 |
Мерники металлические технические 1-го класса, Г4-ВИЦ, К7-ВМА ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ |
2 года |
|
839-53 |
Мерники цилиндрические шкальные, 839 ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
2 года (ГОСТ 8.002-71) | |
|
839-67 |
Мерники технические, К7-ВМА ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
2 года (ГОСТ 8.002-71) | |
|
83662-21 |
Мерники металлические технические 1-го класса, К7-ВМА ПО "Смелянский машиностроительный завод" (УКРАИНА ) |
ОТ МП |
2 года |
Кто поверяет Мерник металлический технический 1-го класса горизонтальный (Г4-ВИЦ-250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерник металлический технический 1-го класса горизонтальный (Г4-ВИЦ-250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным Г4-ВИЦ-250ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм3 по
ГОСТ 8.470-82; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
ПО "Смелянский машиностроительный завод" (мерник изготовлен в 1963 г.) 20700, Украина, Черкасская область, г. Смела, ул. Ленина, 67
Заявитель
ОАО «Башспирт» Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1
ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru www.bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.
Конструктивно мерник представляет собой горизонтальный сварной сосуд цилиндрической формы с выпуклым днищем и цилиндрической горловиной.
Мерник снабжен следующей арматурой: труба наливная, опущенная почти до дна мерника; патрубок контрольный; труба сливная для слива спирта; кран пробно-спускной для отбора проб спирта из разных слоев; смотровое стекло для наблюдения за показаниями термометра, находящегося внутри мерника, окно смотровое, установленные на горловине в диаметрально противоположных точках. Кроме того, имеется воздушная трубка, служащая для сообщения внутренней полости мерника с атмосферой, люк смотровой; кронштейн.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Общий вид и места пломбирования мерника представлены на рисунке 1. Мерники пломбируют с нанесением знака поверки.
Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение отсутствует. Лист № 2 Всего листов 3Таблица 1- Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Г абаритные размеры, мм (длинахдиаметр1хдиаметр2) |
2840x1140x1140 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
