Номер по Госреестру СИ: 69173-17
69173-17 Спектрометры оптико-эмиссионные
(FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR)
Назначение средства измерений:
Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR,
FOUNDRY-MASTER Optimum UVR предназначены для измерений массовой доли элементов в сталях и сплавах в соответствии с аттестованными (стандартизованными) методиками измерений.
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 2
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 3
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 4
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии. Программное обеспечение осуществляет обработку сигналов и производит расчет содержания элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа.
Метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WasLab |
Номер версии (идентификационный номер) ПО |
Не ниже 3.60 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на спектрометр согласно рисункам 2 и 4, а также на титульный лист руководства по эксплуатации спектрометра типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптико-эмиссионным FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR
МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
Техническая документация фирмы «Oxford Instruments Analytical GmbH», Германия
Поверка
Поверкаосуществляется по документу РТ-МП-4189-448-2017 «ГСИ. Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR. Методика поверки», утвержденному ФБУ «Ростест - Москва» 16.06.2017 г.
Основные средства поверки:
стандартные образцы стали ГСО 4165-91П, 2489-91П/2497-91П.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
«Oxford Instruments Analytical GmbH», ГерманияАдрес: Wellesweg 31,47589 Uedem Germany
Телефон: 49 2825 9383-0
E-mail: industrial@oxinst.com
Заявитель
ООО «СИНЕРКОН»Адрес: Москва, 117587, Варшавское шоссе, 118 к.1
Телефон: (495) 741-59-04, (495) 640-91-83, (495) 640-19-71
Факс: (495) 741-59-04, (495) 640-91-84, (495) 640-19-73
Web-сайт: www.synercon.ru
E-mail: info@synercon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, Москва, Нахимовский пр., 31
Телефон: (499) 129-19-11
Факс: (499) 124-99-96
Е-mail: info@rostest.ru
Принцип действия спектрометров оптико-эмиссионных FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Конструктивно спектрометры выполнены в виде настольного прибора, состоят из источника возбуждения спектра с цифровым управлением, оптической системы и автоматизированной системы управления и регистрации на базе IBM- совместимого компьютера.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца.
Электрод обдувается потоком аргона. Система обтекания электрода потоком аргона JetStream позволяет измерять массовую долю элементов в образцах различной формы.
Оптическая система, собранная по схеме Пашена - Рунге, предназначена для анализа и регистрации эмиссионного светового потока и включает голографическую решетку 1774 штрихов/мм и массив из линейных CCD детекторов.
Спектрометры FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR отличаются рабочим диапазоном по длинам волн.
Общий вид средств измерений представлен на рисунках 1,2,3,4.

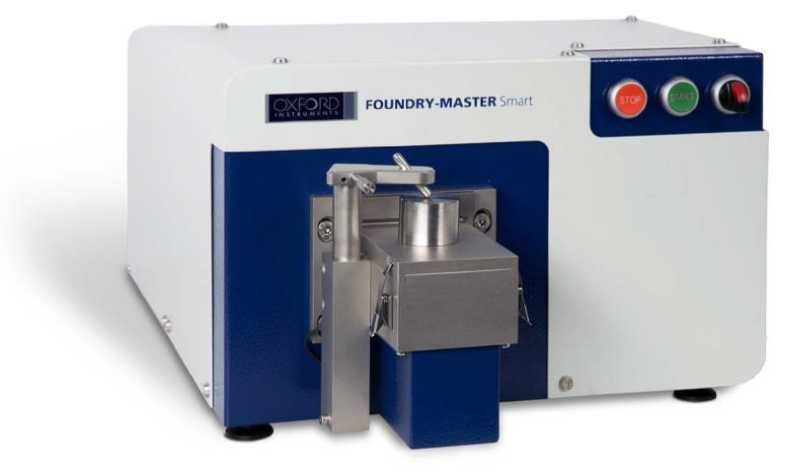

Рисунок 1 - Общий вид спектрометра оптико-эмиссионного FOUNDRY-MASTER Smart UVR

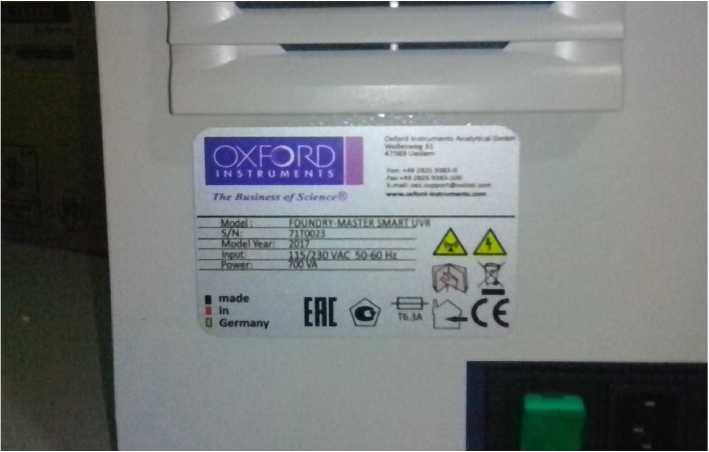

Рисунок 2 - Вид сзади спектрометра оптико-эмиссионного FOUNDRY-MASTER Smart UVR

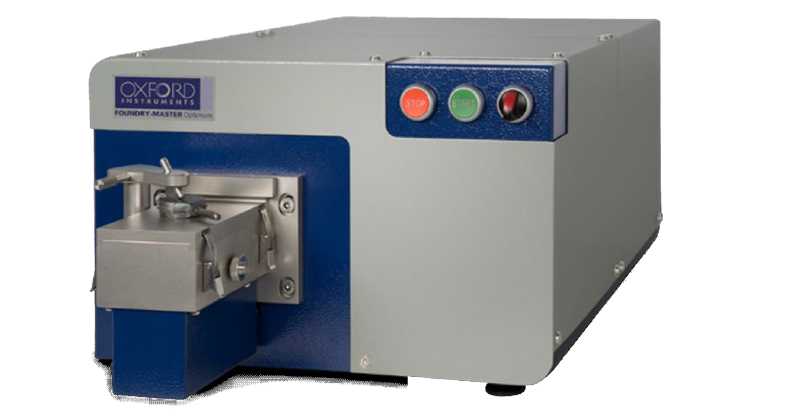

Рисунок 3 - Общий вид спектрометра оптико-эмиссионного FOUNDRY-MASTER Optimum UVR

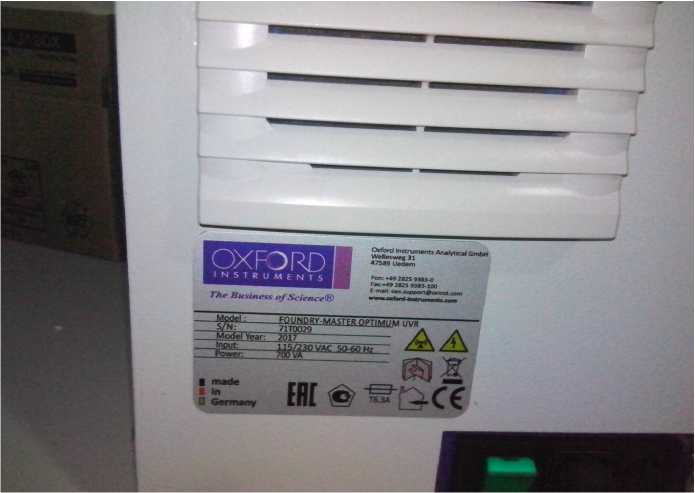

Рисунок 4 - Вид сзади спектрометра оптико-эмиссионного FOUNDRY-MASTER Optimum UVR
Пломбирование спектрометров оптико-эмиссионных FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR не предусмотрено
Таблица 4 -
Наименование |
Обозначение |
Количество |
Спектрометр оптико- эмиссионный |
FOUNDRY-MASTER Smart UVR |
1 шт. |
FOUNDRY-MASTER Optimum UVR |
1 шт. | |
Комплект стандартных образцов для рекалибровки (градуировки) спектрометра |
1 шт. | |
Стандартный комплект ЗИП в ящике |
1 шт. | |
Медная труба для подсоединения баллона с аргоном |
1 шт. | |
Ёмкость с водой для сбора выделяющихся газов в комплекте со шлангом для отвода газов |
1 шт. | |
Редукционный клапан |
1 шт. | |
Транспортный контейнер (по согласованию с заказчиком) |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-4189-448-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Спектрометр оптико-эмиссионный |
FOUNDRY MASTER Smart UVR |
FOUNDRY MASTER Optimum UVR |
Спектральный диапазон, нм |
от 175 до 420 |
от 172 до 420 |
Расширение спектрального диапазона, нм |
от 175 до 671 |
от 172 до 671 |
Предел детектирования (по контрольным элементам в стали), % массовой доли
|
0,001 0,002 | |
Относительное среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерений выходного сигнала для элементов с содержанием не ниже 0,3 % массовой доли, %, не более |
3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Фокусное расстояние, мм |
300 |
Количество линий в решетке, штрих/мм |
1774 |
Масса, кг |
35 |
Габаритные размеры (В*Ш*Д), мм, не более |
280x415x665 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±30 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
700 |
Потребляемая мощность в холостом режиме (без ПК), В\А, не более | |
- источник включен |
100 |
- источник выключен |
50 |
Масса пробы, кг, не более |
10 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +40 |
- относительная влажность воздуха, %, | |
без конденсата |
от 10 до 90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Срок службы, лет |
5 |
