Номер по Госреестру СИ: 47827-11
47827-11 Спектрометры оптические эмиссионные
(FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS)
Назначение средства измерений:
Спектрометры оптические эмиссионные FOUNDRY - MASTER модели XPR, UVR, LAB, VIS предназначены для измерения концентрации химических элементов в металлах и сплавах.

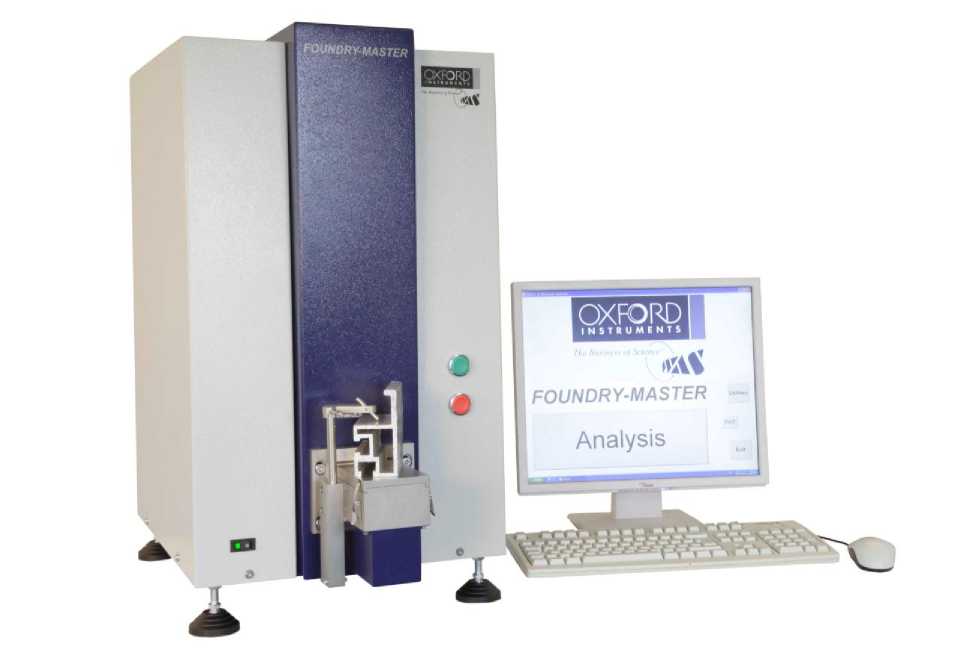

Внешний вид.
Спектрометры оптические эмиссионные
Рисунок № 1

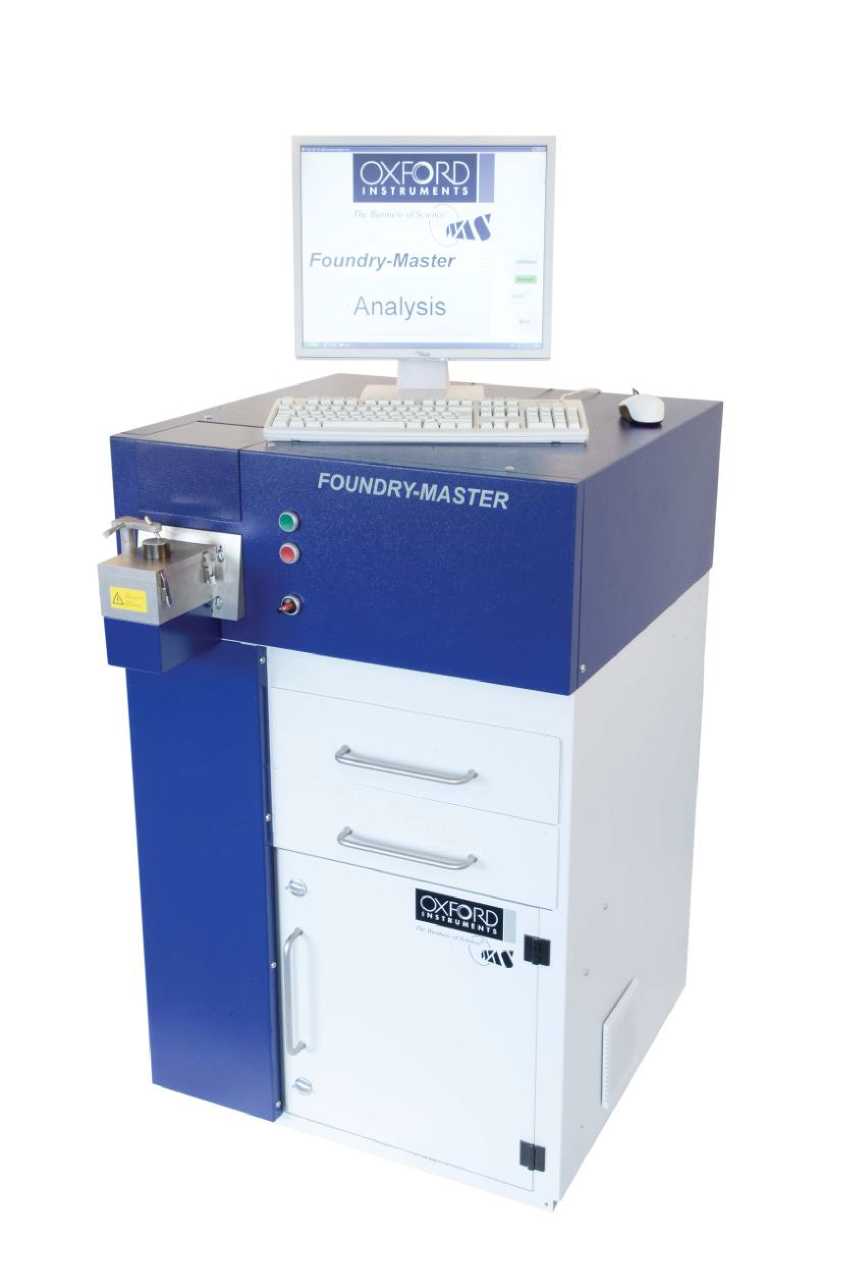

Внешний вид.
Спектрометры оптические эмиссионные
Рисунок № 2

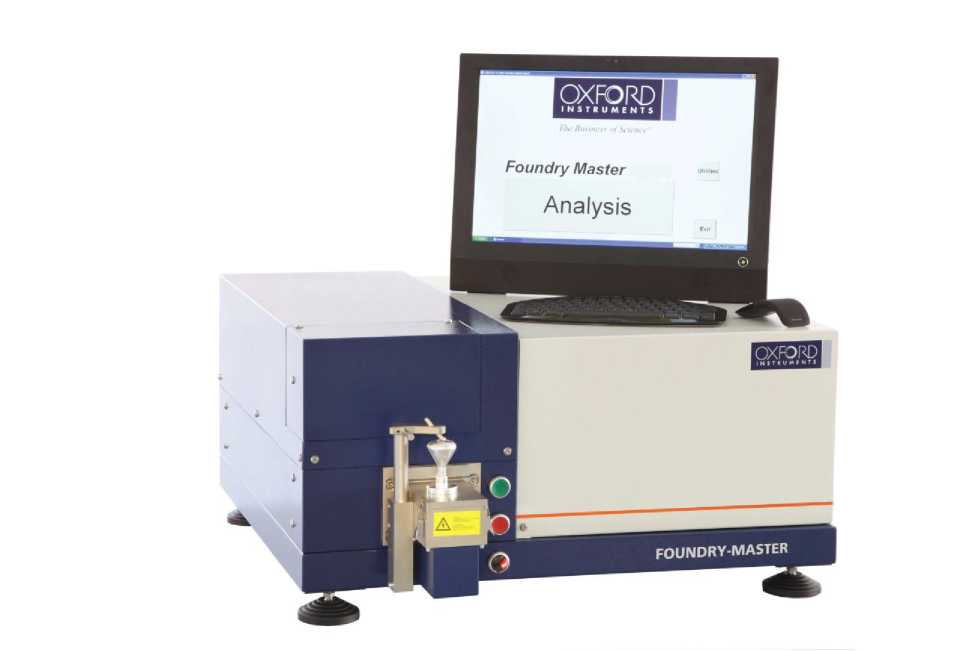

Внешний вид.
Спектрометры оптические эмиссионные
Рисунок № 3

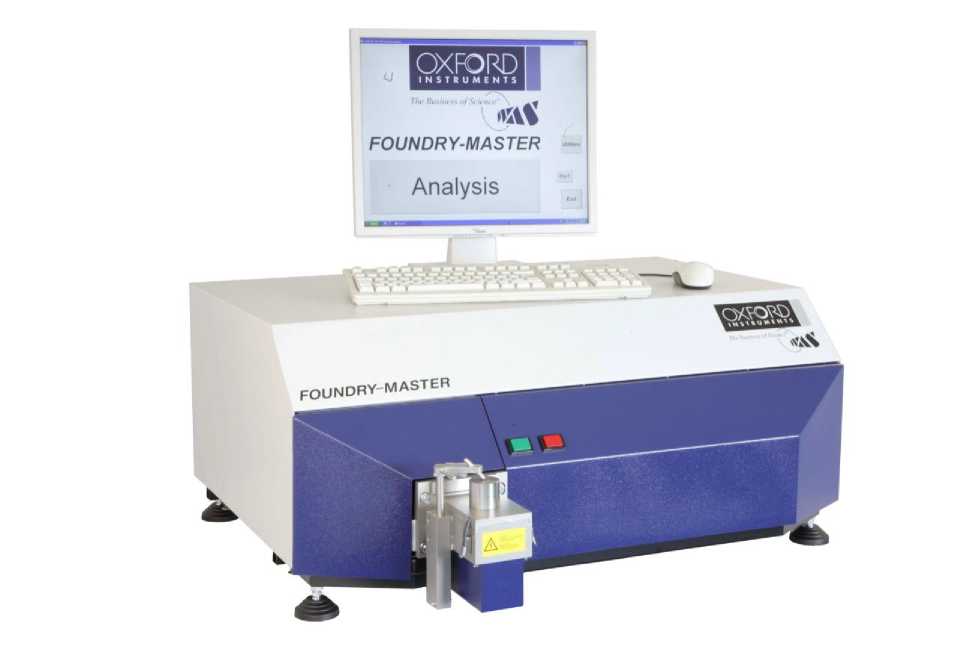

Внешний вид.
Спектрометры оптические эмиссионные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.07.2021
Номер записи - 136783
ID в реестре СИ - 359183
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FOUNDRY-MASTER модель UVR, FOUNDRY-MASTER модели XPR, FOUNDRY-MASTER модели UVR, FOUNDRY-MASTER модели LAB, FOUNDRY-MASTER моделей XPR, UVR,LAB,VIS ,, FOUNDRY-MASTER моделей XPR, UVR, LAB, VIS., FOUNDRY-MASTER мод.UVR, FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS, FOUNDRY-MASTER мод. XPR, FOUNDRY-MASTER мод. UVR, FOUNDRY-MASTER мод. LAB, FOUNDRY-MASTER мод. FOUNDRY-MASTER XPR, FOUNDRY-MASTER Xpert, Foundry-Master UVR, FOUNDRY-MASTER LAB, FOUNDRY-MASTER UVR, Foundry-Master, BELEC, Spectrolab, МФС, AR и др., -,
Производитель
Изготовитель - Фирма "Oxford Instruments Analytical GmbH", Германия;
Фирма "Hitachi High-Tech Analytical Science GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 519
Выдано извещений - 2
Кол-во периодических поверок - 317
Кол-во средств измерений - 92
Кол-во владельцев - 88
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2454 дн.
Приказы РСТ, где упоминается данный тип СИ
№853 от 2016.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры оптические эмиссионные (FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Oxford Instruments Analytical GmbH", Германия; Фирма "Hitachi High-Tech Analytical Science GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
47827-11 06.07.2021 |
Спектрометры оптические эмиссионные, FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS Фирма "Oxford Instruments Analytical GmbH", Германия; Фирма "Hitachi High-Tech Analytical Science GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
65337-16 06.10.2021 |
Анализаторы рентгенофлуоресцентные, COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 6 Фирма "Oxford Instruments Analytical GmbH", Германия; Фирма "Hitachi High-Tech Analytical Science GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
69173-17 16.11.2022 |
Спектрометры оптико-эмиссионные, FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR Фирма "Oxford Instruments Analytical GmbH", Германия; Фирма "Hitachi High-Tech Analytical Science GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Спектрометры оптические эмиссионные (FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | |
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ООО "АЗ-И" (RA.RU.312199) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 2 | 0 | 17 | 0 | 17 | 0 | 17 | |
ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 28 | 3 | 0 | 28 | 0 | 22 | 0 | 22 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 1 | 0 | 7 | 1 | 3 | 0 | 3 | |
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
ФГУП «УНИИМ» (01.00258-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 44 | 2 | 0 | 44 | 0 | 27 | 0 | 27 | |
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "АЗ-И" (RA.RU.312199) | 32 | 1 | 0 | 32 | 0 | 24 | 0 | 24 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Марийский ЦСМ» (RA.RU.311271) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 2 | 0 | 7 | 0 | 3 | 0 | 3 | |
ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры оптические эмиссионные (FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
7301 | 8177 |
ФБУ Владимирский ЦСМ Владимирская область |
1673 | 8177 |
ФБУ Владимирский ЦСМ Владимирская область |
6693 | 8177 |
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 8177 |
ФБУ Вологодский ЦСМ Вологодская область |
11546 | 8177 |
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обес печения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
WASLAB1 |
- |
3.30B |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»,
лист № 6 всего листов 6 ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным FOUNDRY - MASTER модели XPR, UVR, LAB, VIS-
1. МИ 2639-01 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
-
2. ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа».
-
3. ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра».
4.Техническая документация фирмы «Oxford Instruments Analytical GmbH».
Поверка
Поверкаосуществляется по методике поверки МП 47827-11 (раздел руководства по эксплуатации "Методика поверки"), утвержденной ГЦИ СИ "Ростест - Москва " 30.06. 2011 г.
Средства поверки: Стандартные образцы состава стали ( ГСО 4165 - 91П; 2489 - 91 П ... 2497 - 91 П, ГСО 1258-77...1263-77) или другие ГСО в зависимости от того для какой матрицы (железо, алюминий, медь, титан и др.) предназначен спектрометр.
Изготовитель
Фирма " Oxford Instruments Analytical GmbH ", Германия
Wellesweg 31, 47589 Uedem, e-mail: industrial@oxinst.com, www.oxford-instruments.com, тел.: +49 2825 9383-0,
Факс: +49 2825 9383-100.
Испытательный центр
ГЦИ СИ Федеральное государственное учреждение «Российский центр испытаний и сертификации - Москва» (ФГУ «Ростест-Москва»),117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru
Принцип действия спектрометров оптических эмиссионных FOUNDRY - MASTER модели XPR, UVR, LAB, VIS основан на методе эмиссионного автоматического спектрального анализа с возбужением пробы с помощью искры.
Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе IBM - совместимого компьютера. Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.
Электрод обдувается потоком аргона, что повышает точность и воспроизводимость результатов измерений. Запатентованная система обтекания электрода потоком аргона JetStream, позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без специальных адаптеров.
Открытый столик, закрывающийся саморегулирующейся крышкой, делает возможным работу с большими образцами (десятки см) или образцами неправильной формы.
Оптическая система, собранная по схеме Паше - Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает голографическую решетку 3000 штрихов/мм и массив из линейных CCD детекторов (16х3000 пикселей) с разрешением 6 пм. Спектрометры разных моделей отличаются внешним исполнением и рабочим диапазоном по длинам волн.
Конструктивно спектрометры XPR, UVR выполнены в виде настольного прибора, LAB, VIS в виде напольного прибора.
Управление процессом измерения и обработки выходной информации осуществляется от компьютера типа Pentium с помощью специального программного комплекса. По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление режимами работы спектрометра, обработка, сохранение и печать результатов измерения.
Фото общего вида СИ
FOUNDRY - MASTER LAB
FOUNDRY - MASTER VIS
FOUNDRY - MASTER UVR
foundry MASTe^
FOUNDRY-MASTER
Analysis
FOUNDRY - MASTER XPR
-
1. Измерительный прибор. 1 экз.
-
2. Чемодан Mega 1600 Cantilever с рекалибровочными образцами и запасными частями 1 экз.
-
3. LCD монитор 1 экз.
-
4. Редуктор аргона 1 экз.
-
5. Вакуумный насос (кроме модели VIS) 1 экз.
-
6. Принтер 1 экз.
-
7. Комплект эксплуатационных документов. 1 экз.
-
8. Руководство по эксплуатации с методикой поверки. 1 экз.
Метод измерения |
эмиссионный спектральный анализ | |||
Способ регистрации |
параллельный | |||
XPR |
UVR |
LAB |
VIS | |
Рабочий диапазон, нм |
130 ... 780 |
160 ... 800 |
130 ... 780 |
185 ... 590 |
Габаритные размеры: В х Ш х Д, мм, не более |
400х650х750 |
368х635х889 |
1145х720х640 |
680х410х640 |
Потребляемая мощность |
1250 ВА 1250 ВА 1250 ВА 1250 ВА | |
Напряжение питания |
220 В +/- 10В, 50/60 Гц | |
Диапазон температур окружающей среды, оС |
5 ... 40 | |
Диапазон относительной влажности, % |
20 - 80 | |
Диапазон атмосферного давления, кПа |
84 - 106,7 | |
Чистота аргона, % не ниже |
99,998 | |
Давление на выходном манометре редуктора аргона |
3 бар |
Определяемый элемент в сталях ГОСТ 18895-97 |
Диапазон измерения, % массовой доли |
Пределы допускаемой абсолютной погрешности измерения, % массовой доли |
Марганец |
0,050 ... 2,0 |
± (0,008 ... 0,08 ) |
Медь |
0,010 ... 1,00 |
± (0,004 ... 0,06 ) |
Молибден |
0,010 ... 5,0 |
± (0,004 ... 0,12 ) |
Углерод |
0,020 ... 2,0 |
± (0,008 ... 0,06 ) |
Кремний |
0,050 ... 2,5 |
± (0,012 ... 0,08 ) |
Никель |
0,010 ... 10,0 |
± (0,004 ... 0,16 ) |
Хром |
0,010 ... 30,0 |
± (0,003 ... 0,25 ) |
Определяемый элемент медная основа ГОСТ 9716.2-79 |
Диапазон измерения, % масс. доли |
Пределы допускаемой абсолютной погрешности измерения, % масс. доли |
Железо |
0,010 ... 1,50 |
0,0017+0,23C |
Марганец |
0,01 ... 4,0 |
0,0015+0,23C |
Олово |
0,5. 2,0 |
0,0033+0,23C |
Свинец |
0,010 ... 0, 50 |
0,0016+0,20C |
В зависимости от того для какой матрицы предназначен спектрометр погрешность определя -ется по МВИ.
Ссылки на другие типы СИ
- 23009-07 Тонометры механические
- 21541-01 Сигнализаторы окиси углерода
- 89842-23 Измерители-сигнализаторы те...
- 2884-72 Гирокомпасы маркшейдерские
- 28875-05 Приборы для проверки качест...
- 41234-09 Счётчики аэрозольных частиц
- 1426-60 Весы автомобильные с циферб...
- 75121-19 Каналы измерительные (элект...
- 74946-19 Резервуары стальные вертика...
- 17266-98 Термометры
