Номер по Госреестру СИ: 69004-17
69004-17 Тахеометры электронные
(Spectra Precision Focus 2)
Назначение средства измерений:
Тахеометры электронные Spectra Precision Focus 2 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Тахеометры электронные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.10.2022
Номер записи - 160711
ID в реестре СИ - 383111
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Spectra Precision Focus 2 2", Spectra Precision Focus 2 (5˝), Spectra Precision Focus 2 (5"), Spectra Precision Focus 2 (2"), Spectra Precision Focus 2 5", Spectra Precision Focus 2, Spectra Precision Focus 2 5, Spectra Precision Focus 2, Spectra Focus 2 5", Spectra Precision Focus 2, Spectra Precision Focus 2 (5"), Spectra Precision Focus 2, Focus2, Focus-2 2”, Focus 2 5", FOCUS 2, 5", 118629, -,
Производитель
Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Статистика
Кол-во поверок - 597
Выдано извещений - 2
Кол-во периодических поверок - 382
Кол-во средств измерений - 140
Кол-во владельцев - 161
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№2247 от 2017.10.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Тахеометры электронные (Spectra Precision Focus 2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trimble Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66926-17 09.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67023-17 22.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67919-17 19.06.2022 |
Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67921-17 19.06.2022 |
Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69004-17 24.10.2022 |
Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69499-17 24.11.2022 |
Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70966-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77478-20 10.02.2025 |
Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Тахеометры электронные (Spectra Precision Focus 2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 50 | 9 | 2 | 45 | 0 | 39 | 1 | 38 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 4 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 26 | 1 | 24 | 0 | 11 | 1 | 10 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 47 | 1 | 4 | 32 | 0 | 29 | 2 | 24 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "БАЛТ АГП" (1357) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 68 | 1 | 13 | 39 | 0 | 36 | 11 | 22 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 94 | 7 | 2 | 78 | 0 | 51 | 2 | 49 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 81 | 12 | 5 | 72 | 0 | 55 | 4 | 51 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 1 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 0 | 9 | 0 | 7 | 0 | 7 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 65 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НТЦ "Дальдориспытания" (RA.RU.311428) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| СГУГИТ (RA.RU.311286) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 22 | 2 | 0 | 22 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 0 | 5 | 0 | 2 | 0 | 2 | |
| СГУГИТ (RA.RU.311286) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| филиал «СевКавАГП» АО «Роскартография» (0234) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Тахеометры электронные (Spectra Precision Focus 2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
14444 | 10681 |
|
ФБУ Белгородский ЦСМ Белгородская область |
10831 | 10681 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8532 | 10681 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4230 | 10681 |
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
17202 | 10681 |
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Focus 2 Firmware». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Focus 2 Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
15.06.26 |
|
Цифровой идентификатор ПО |
BF9116E7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Spectra Precision Focus 2
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 34-16 «Тахеометры электронные Spectra Precision Focus 2. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» июня 2016 г.
Основные средства поверки:
-
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
-
- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;
-
- линейные базисы по ГОСТ 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США Адрес: 935 Stewart Drive, Sunnyvale, CA 94085, USA Тел.: +1 (408) 481 8000, факс: +1 (408) 481 7781
E-mail: Sales@Trimble.com
Заявитель
Общество с ограниченной ответственностью «ГиС» (ООО «ГиС»)ИНН 7733787085
Адрес: 125363, г. Москва, ул. Новопоселковая, д.6, стр. 2
Тел.: +7 (495) 783-56-39
E-mail: gis@gis2000.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Тахеометры электронные Spectra Precision Focus 2 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели.
Лазерные дальномеры тахеометров могут работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения тахеометров - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации различаются погрешностью измерений углов.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена кнопочная панель управления с жидкокристаллическим дисплеем, а также наводящие винты вертикального и горизонтального круга. На задней панели тахеометров расположена кнопочная панель управления с жидкокристаллическим дисплеем, а также входной зрачок оптического центрира. На боковых панелях тахеометров расположен отсек под аккумуляторные батареи, а также порты RS-232C, mini-USB и отсек для подключения карты памяти формата SD.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

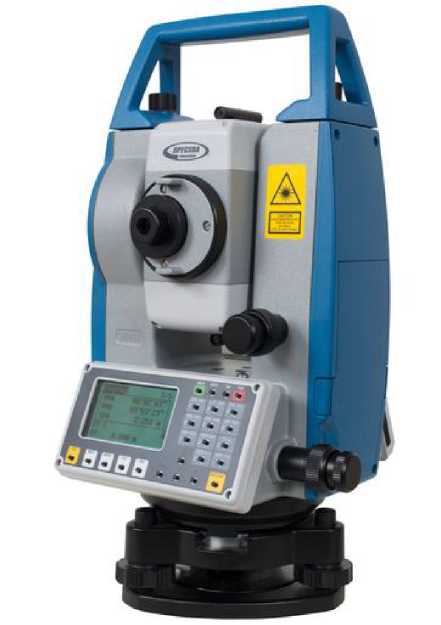

Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных Spectra Precision Focus 2
Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
1 | |
|
Аккумулятор |
2 | |
|
Зарядное устройство |
1 | |
|
Нитяной отвес |
1 | |
|
Набор инструментов для юстировки |
1 | |
|
Защитный чехол от осадков |
1 | |
|
Транспортировочный кейс |
1 | |
|
Кабель USB |
1 | |
|
Компакт-диск с руководством по эксплуатации на русском языке |
1 | |
|
Методика поверки |
МП АПМ 34-16 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
Spectra Precision Focus 2 2'' |
Spectra Precision Focus 2 5'' |
|
Диапазон измерений: | ||
|
углов, ° 1) |
от 0 до 360 | |
|
расстояний , м: | ||
|
- отражательный режим |
от 2,5 до 4000,0 | |
|
- диффузный режим |
от 1 до 500 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Модификация |
Spectra Precision Focus 2 2'' |
Spectra Precision Focus 2 5'' |
|
Дискретность отсчитывания измерений:
|
1/5 1 | |
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±4 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
от 1 до 5 м включ. св. 5 до 500 м. включ. |
±2^(2+240’6<D) ±16 -6 ±2^(3+240’6<D) где D - измеряемое расстояние, мм | |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
от 1 до 5 м включ. св. 5 до 500 м. включ. |
2+240’6<D ±8 -6 3+240’6<D где D - измеряемое расстояние, мм | |
|
1) - при хорошей видимости и умеренной облачности, сумерках или слабом окружающем освещение | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У величение зрительной трубы, крат |
30 |
|
Диаметр входного зрачка, мм |
45 |
|
У гловое поле зрения зрительной трубы, не менее |
1°30' |
|
Наименьшее расстояние визирования, м, не более |
1 |
|
Диапазон работы компенсатора, ', не менее |
±3 |
|
Цена деления цилиндрического установочного уровня, ''/2 мм |
30 |
|
Напряжение питания от источника постоянного тока, В |
6 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
160x150x340 |
|
Масса, кг, не более |
5,1 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
