Номер по Госреестру СИ: 68934-17
68934-17 Колонки раздаточные комбинированные топлива и сжиженного газа
(Helix 6000 B2B LPG)
Назначение средства измерений:
Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG предназначены для измерений объёма топлива (бензин, дизельное топливо и керосин), сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003.
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 1
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 2
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 3
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 4
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 5
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 6
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 7
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 8
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 9
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 10
Программное обеспечение
ПО выполняет функции вычисления и отображения объема отпущенного топлива и газа, управления режимами работы колонок, передачи результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iGEM SW ver. 12.XX |
Номер версии (идентификационный номер) ПО |
12.XX |
Цифровой идентификатор ПО (контрольная сумма) |
555F или 62D1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и колонку в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным комбинированным топлива и сжиженного газа Helix 6000 B2B LPGТехническая документация «Wayne Fueling Systems Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документам МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки»; МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» по каналу измерений топлива и РТ-МП-4434-449-2017 «ГСИ. Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG. Методика поверки», утверждённому ФБУ «Ростест -Москва» 15.06.2017 г., по каналу измерений сжиженного газа.
Основные средства поверки:
мерник металлический технический передвижной шкальный 1-го класса для сжиженных газов ММТСГ-1М, (регистрационный номер в Федеральном информационном фонде 14574-02);
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C диапазон измерений от -50 до +50 °С;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, и измеритель объёма поршневого типа LPG6000 или расходомер массовый LPGmass, измеритель объёма iMeter или iMeter2 или Xflo.
Изготовитель
«Wayne Fueling Systems Sweden AB», ШвецияАдрес: Hanogatan 10, Box 50559, SE-202 15 Malmo, Sweden
Телефон: +46 40 360 500
Факс: +46 40 150 381
Web-сайт: www.wayne.com
E-mail: waynerus@wayne.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: http://www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG при измерениях объема топлива состоит в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель объёма поршневого типа iMeter или iMeter2 (Wayne Fueling Systems, Brazil, Бразилия), или винтового типа Xflo (Wayne Fueling Systems, Sweden, Швеция), из которого через пропорциональный клапан и шланг с раздаточным рукавом с краном поступает в бак транспортного средства. Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG при измерениях объема газа состоит в следующем: сжиженный газ из резервуара насосом под давлением через сепаратор с газоотделителем и фильтром поступает в измеритель объема поршневого типа (LPG6000, Petrolmeccanica s.r.l., Италия) или расходомер массовый LPGmass. Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав с краном сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.
Информация об объеме поступает в электронный блок, на цифровом табло которого отображается объем отпущенного топлива и газа, цена и стоимость.
Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG состоят из корпуса, измерительного блока, блока электроники, раздаточного рукава, а также могут комплектоваться мультимедийным дисплеем и терминалом оплаты.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

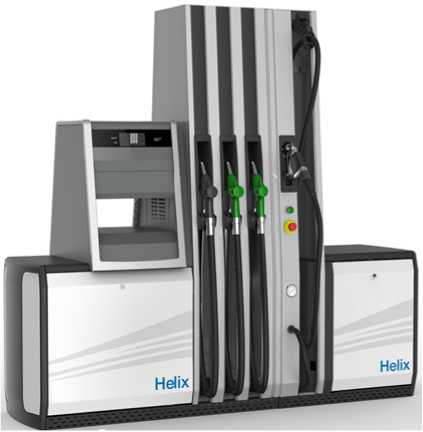

Рисунок 1 - Общий вид средства измерений

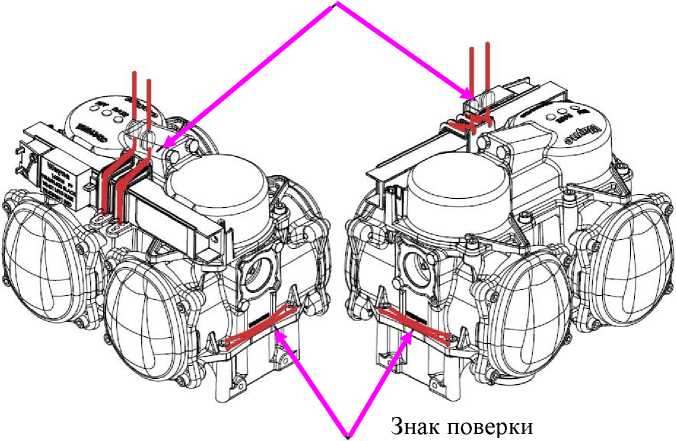

б) датчик импульсов и калибровочные крышки для iMeter, iMeter2 и XFlo

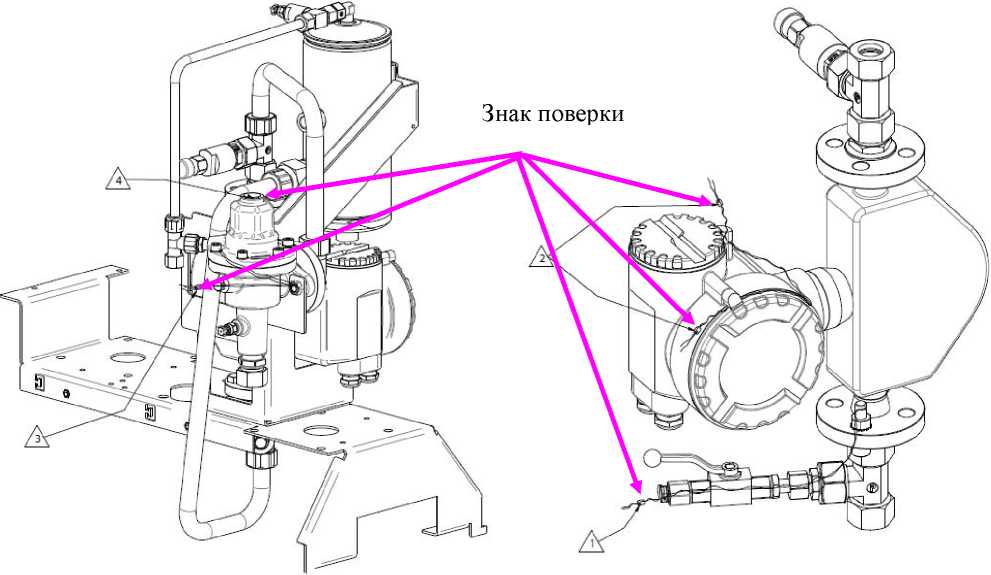

в) LPGmass

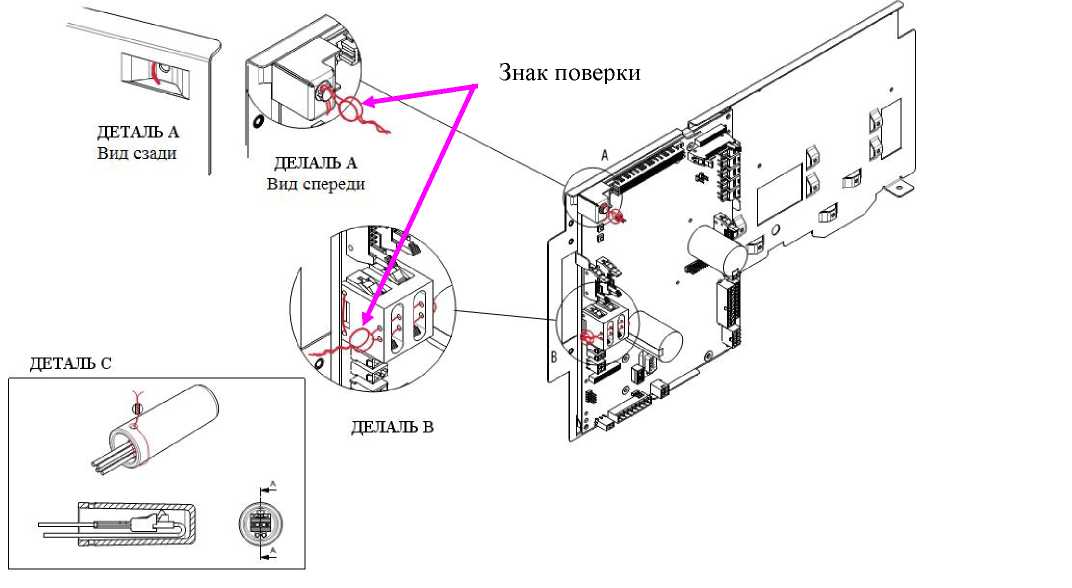

г) электронный блок
Знак поверки

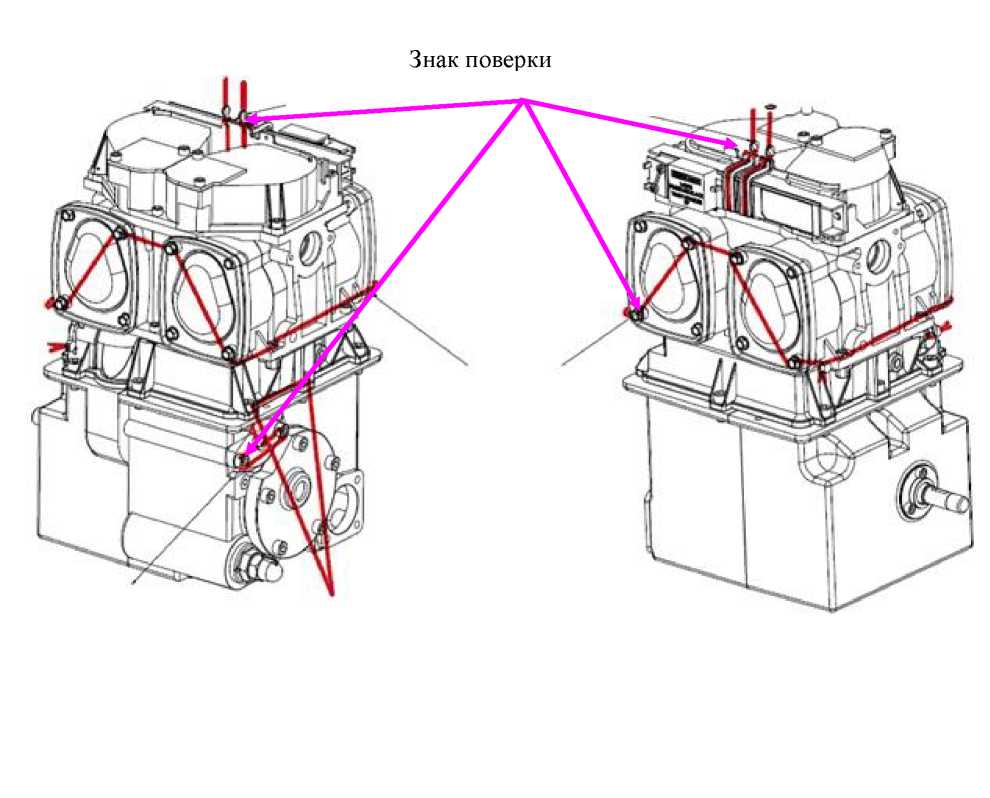

д) iMeter с всасывающим насосом
Знак поверки

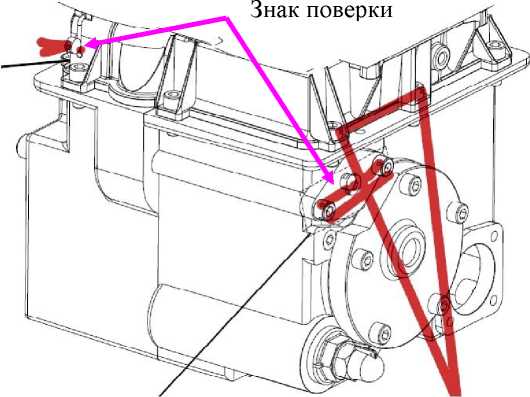

е) iMeter с напорной подачей
Знак поверки

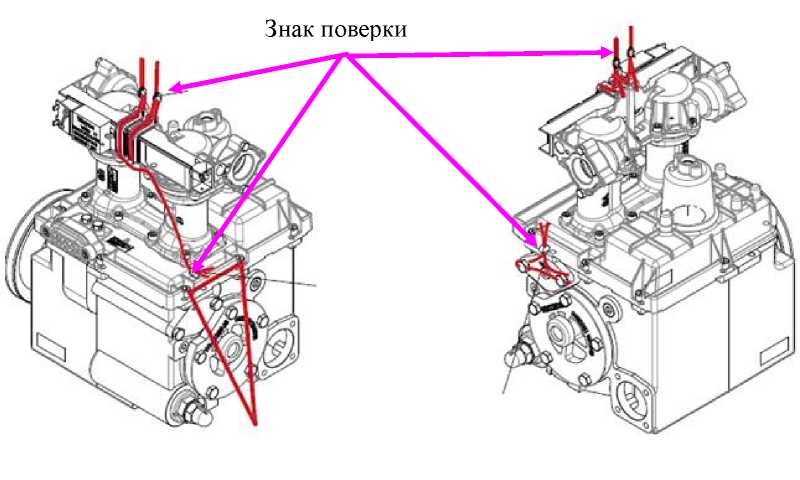

ж) iMeter2
з) всасывающий насос для iMeter2

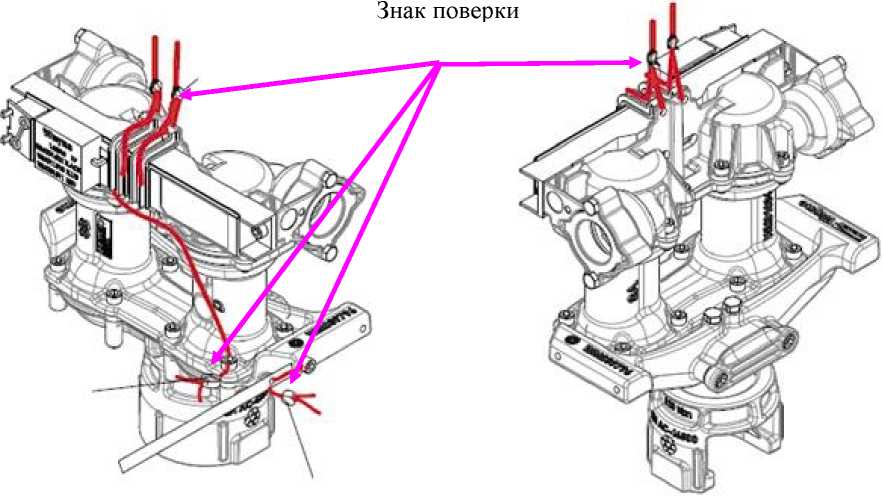

и) XFlo с всасывающим насосом
к) XFlo с напорной подачей

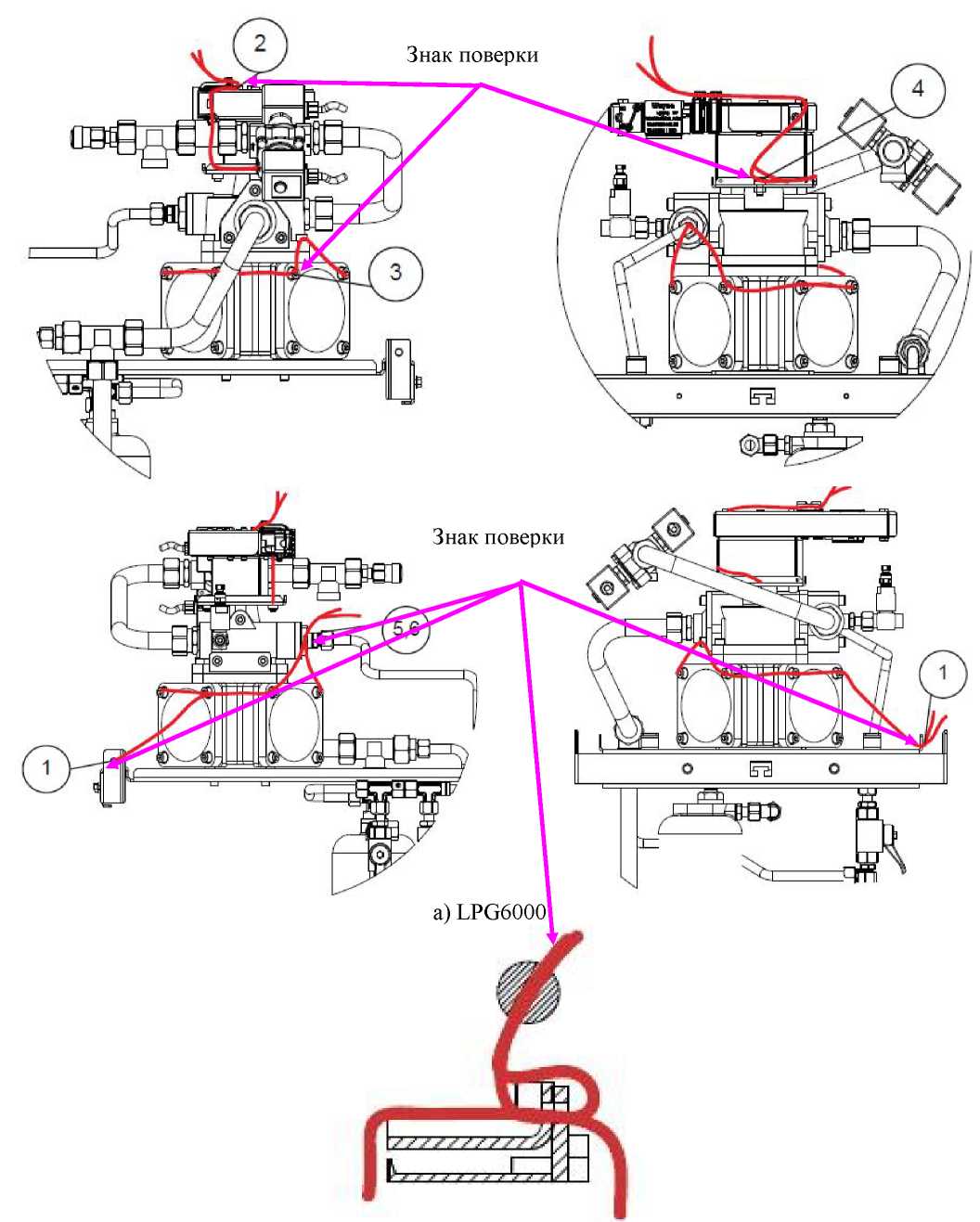

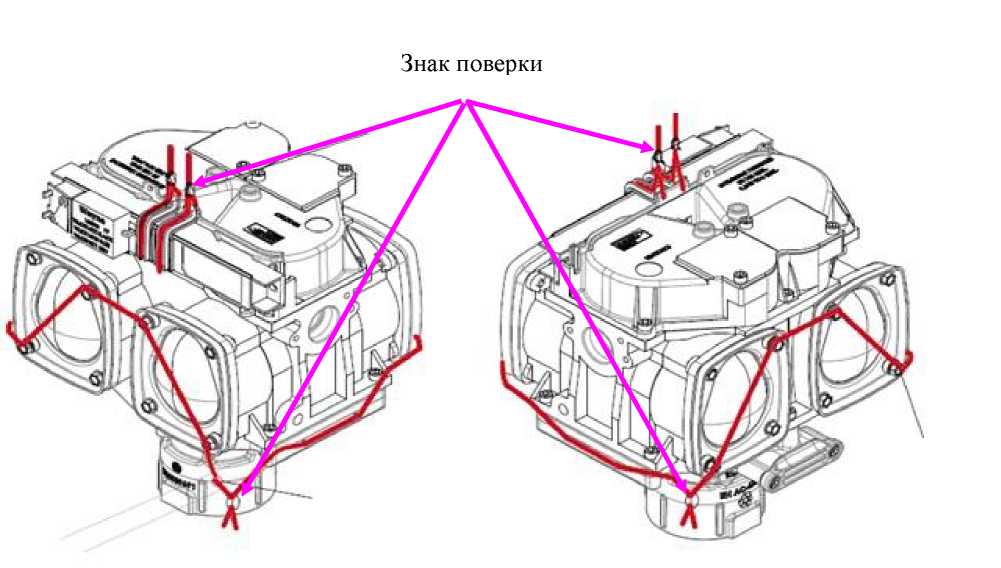

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение |
Номинальный расход при измерениях объема топлива, л/мин |
40, 70, 120 |
Наименьший расход при измерениях объема топлива, л/мин |
4, 7, 12 |
Минимальная доза выдачи топлива, л |
2 или 5 |
Номинальный расход при измерениях объема газа, л/мин |
50 |
Наименьший расход при измерениях объема газа, л/мин |
5 |
Минимальная доза выдачи газа, л |
5 |
Пределы допускаемой основной относительной погрешности колонки при измерениях объёма при температуре окружающей среды и топлива (20±5) °С, % |
±0,25 |
Пределы допускаемой дополнительной относительной погрешности колонки при измерениях объёма при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % |
±0,25 |
Пределы допускаемой основной относительной погрешности колонки при измерениях объёма при температуре окружающей среды и газа (20±5) °С, % |
±1 |
Пределы допускаемой дополнительной относительной погрешности колонки при измерениях объёма при температуре, отличной от (20 ±5) °С, в диапазоне рабочих температур окружающей среды и газа, % |
±1 |
Сходимость показаний, % |
±0,25 |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Максимальное давление сжиженного газа, МПа |
1,8 |
Минимальное давление сжиженного газа, МПа |
1,0 |
Напряжение электропитания, В |
230-324,5 , 380 +5378 |
Потребляемая мощность, Вт, не более |
450 |
Количество видов топлива, шт |
от 2 до 5 |
Количество раздаточных рукавов для топлива, шт., не более |
8 |
Количество раздаточных рукавов для газа, шт., не более |
2 |
Масса, кг, не более |
880 |
Габаритные размеры, мм, не более |
2200x2250x670 |
Длина раздаточного рукава, не более, м |
4 |
Емкость цифрового табло: - объем, л |
999999 |
- стоимости, руб |
9999999 |
- цены за 1 л, руб |
99999 |
Условия эксплуатации: - относительная влажность, % |
до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- температура окружающей среды, °С |
от -40 до +60 |
Маркировка взрывозащиты |
II Gb IIA T3 X |
