Принцип действия комплекса основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.

Комплексы обеспечивают выполнение следующих функций:

• -  прием электрических унифицированных сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации;

• - взаимодействие с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта по проводным и волоконно-оптическим линиям связи (ВОЛС);

• - автоматическое, дистанционное и ручное управление технологическим оборудованием и исполнительными механизмами;

• - выявление отклонений технологического процесса от заданных режимов и аварийных ситуаций;

• - реализация ПАЗ, ТЗиБ;

• - управление световой и звуковой сигнализацией;

• - отображение необходимой информации о ходе технологического процесса (ТП) и состоянии оборудования;

• - формирование трендов заданных технологических параметров;

• - архивирование заданных технологических параметров, событий и действий оперативно -диспетчерского персонала;

• - защита от несанкционированного доступа (НСД);

• - диагностика каналов связи и оборудования;

• - автоматическое включение резервного оборудования;

• - сохранение настроек при отказе и отключении электропитания.

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

• - преобразователи для согласования уровней сигналов, гальванической развязки и/или искробезопасной защиты между первичными измерительными преобразователями и исполнительными механизмами с одной стороны и модулями ввода-вывода сигналов контроллеров с другой стороны, питания первичных приборов и преобразователей;

• - программируемые логические контроллеры Siemens серии Simatic S7-300 (регистрационный номер в Федеральном информационном фонде 15772-11), Simatic S7-400 (регистрационный номер в Федеральном информационном фонде 66697-17) и устройств распределенного ввода-вывода Simatic ЕТ200 (регистрационный номер в Федеральном информационном фонде 66213-16) с модулями ввода-вывода аналоговых и дискретных сигналов;

• - преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (регистрационный номер в Федеральном информационном фонде 22153-14) (по заказу);

• - преобразователи измерительные серий IM, IMS, MK (регистрационный номер в Федеральном информационном фонде 49765-12) (по заказу);

• - преобразователи измерительные серии IMX (регистрационный номер в Федеральном информационном фонде 65278-16) (по заказу);

• - преобразователи измерительные MCR-FL (регистрационный номер в Федеральном информационном фонде 56372-14) (по заказу);

• - преобразователи измерительные MINI (регистрационный номер в Федеральном информационном фонде 55662-13) (по заказу);

• - преобразователи измерительные MACX (регистрационный номер в Федеральном информационном фонде 55661-13) (по заказу);

• - преобразователи сигналов измерительные MACX MCR(-EX)-SL (регистрационный номер в Федеральном информационном фонде 54711-13) (по заказу);

• - АРМ операторов на базе компьютеров типа ПК для визуализации технологических параметров, выполнения расчетов, ведения протоколов и архивации данных.

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

Все электрооборудование комплексов устанавливается в герметизированных пыле-и влагозащищенных шкафах со степенью защиты не ниже IP43 (для шкафов, устанавливаемых вне помещений) или IP21 (в помещениях). При эксплуатации в условиях низкой температуры шкафы дополнительно оснащаются системой подогрева.

В комплексах используются протоколы передачи данных по полевой шине Profibus и HART (только для конфигурирования преобразователей), для связи модулей контроллеров с ЦПУ и АРМ оператора - S7/TCP

Обмен данными между комплексом и внешними системами осуществляется по протоколам TCP/IP, МЭК870-5-101-95, МЭК870-5-104-95, Modbus и другим сертифицированным промышленным протоколам передачи данных по проводным и беспроводным каналам связи.

Связь с системой контроля вибрации может осуществляться по интерфейсу RS-485, протокол Modbus RTU. Связь с системой контроля загазованности может осуществляться по интерфейсу RS-485, протокол Modbus RTU.

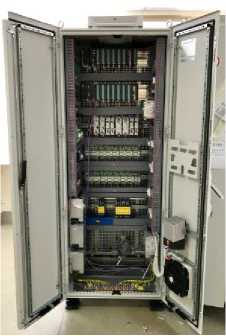

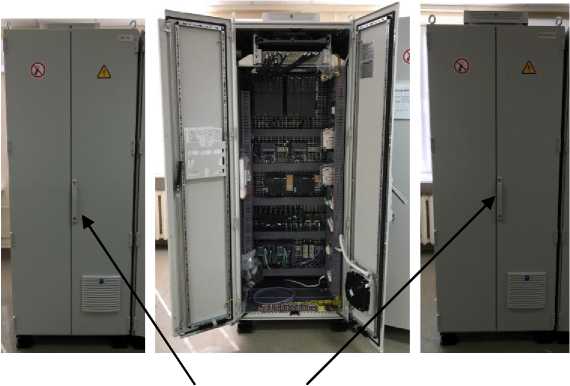

Внешний вид шкафа приведен на рисунке 1.

механические замки

Рисунок 1 - Внешний вид шкафов комплекса

Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:

• 1) Первичных измерительных преобразователей технологических параметров утвержденных типов в сигналы постоянного тока «4-20 мА» или в электрическое сопротивление (в диапазоне от 30 до 180 Ом). Основные метрологические характеристики первичных измерительных преобразователей утвержденных типов приведены в таблице 1;

• 2) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

• 3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифро-аналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми Simatic S7-400, Simatic S7-300 и устройствами распределённого ввода-вывода Simatic ET200;

• 4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Примечание: Состав ИК зависит от конкретного исполнения.

Таблица 1 - Метрологические характеристики первичных измерительных преобразователей

Основные метрологические и технические характеристики указаны в таблицах 3, 4, 5. Комплектность поставки указана в таблице 6.

Таблица 6 -

Таблица 3 - Основные технические характеристики комплексов

Таблица 4 - Основные метрологические характеристики входных измерительных каналов с учетом погрешности первичных преобразователей

Таблица 5 - Основные метрологические характеристики выходных измерительных каналов типа «4 - 20 мА униполярный»:
