Номер по Госреестру СИ: 68337-17
68337-17 Радиометры
(VDC Дозкалибратор)
Внешний вид.
Радиометры
Рисунок № 1
Внешний вид.
Радиометры
Рисунок № 2
Внешний вид.
Радиометры
Рисунок № 3
Внешний вид.
Радиометры
Рисунок № 4
Внешний вид.
Радиометры
Рисунок № 5
Внешний вид.
Радиометры
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 15.08.2027
Номер записи -
ID в реестре СИ - 382385
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Радиометры VDC-606 (VIK-202), Радиометры VDC-505 (VIK-203), Радиометры VDC Дозкалибратор VDC-IBC (VIK-202), Радиометры VDC Дозкалибратор, Радиометр VDC "Дозкалибратор"*** VDC-IBC (VIK-202), Радиометр VDC "Дозкалибратор"*** VDC-606 (VIK-203), Радиометр VDC "Дозкалибратор"*** VDC-505 (VIK-203), Радиометр VDC "Дозкалибратор" (мод. VDC-606), Нет модификации, модификация VDC-606 с ИК VIC-203, VDC-IBC (VIK-203), VDC-IBC (VIK-202), VDC-IBC, VDC-606 (VIK-202), VDC-606, VDC-505 (VIK-203), VDC-505, VDC "Дозкалибратор" (мод. VDC-606),
Производитель
Изготовитель - Компания "Comecer Netherlands"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Статистика
Кол-во поверок - 114
Выдано извещений - 1
Кол-во периодических поверок - 86
Кол-во средств измерений - 12
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1730 от 2017.08.15 Об утверждении типов средств измерений
№1853 от 2018.09.06 О переоформлении свидетельства об утверждении типа средства измерений № 66928 "Радиометры VDC "Дозкалибратор" и внесении изменений в описание типа
№385 от 2022.02.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Радиометры (VDC Дозкалибратор)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68337-17 Радиометры (VDC Дозкалибратор) Компания "Comecer Netherlands" (НИДЕРЛАНДЫ ) |
16297-08 Альфа-бета радиометры для измерений малых активностей (УМФ-2000) ООО НПП "Доза" (РОССИЯ г. Москва, Зеленоград) |
|
68337-17 Радиометры (VDC Дозкалибратор) Компания "Comecer Netherlands" (НИДЕРЛАНДЫ ) |
60706-15 Радиометры активности радионуклидов (РИС-А "Дозкалибратор") ООО "НТЦ "Амплитуда" (РОССИЯ г.Москва) |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Радиометры активности радионуклидов (РИС-А "Дозкалибратор")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 25 | 12 | 13 | 0 | 25 | 12 | 13 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НТЦ АМПЛИТУДА" (RA.RU.312477) | 3 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 70 | 2 | 64 | 0 | 59 | 2 | 57 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Радиометры активности радионуклидов (РИС-А "Дозкалибратор")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
34194 | 34194 |
Программное обеспечение
ПО радиометров модификаций VDC-505, VDC-505XR, VDC-603, VDC-603XR является встроенным и записывается в энергонезависимую память БУОД при помощи специального оборудования изготовителя.
Основные функции встроенного ПО:
-
1. Преобразование сигналов ИК в информационный пакет данных;
-
2. Проверка работоспособности ИК;
-
3. Передача данных через последовательный интерфейс.
Прикладное ПО радиометров VDC-606, VDC-IBC, VDC-IBCXR устанавливается на ПК, который выполняет роль БУОД радиометров.
Основные функции прикладного ПО:
-
1. Установка и хранение параметров настройки ИК;
-
2. Чтение данных с ИК;
-
3. Обработка и вывод результатов измерений на дисплей;
-
4. Управление ИК;
-
5. Формирование отчетов.
Уровень защиты встроенного ПО VDC-505, VDC-505XR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты встроенного ПО VDC-603, VDC-603XR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты прикладного ПО VDC-606 от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты прикладного ПО VDC-IBC, VDC-IBCXR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО модификаций VDC-505, VDC-505XR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-505, VDC-505XR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.07 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Идентификационные данные встроенного ПО модификаций. VDC-603, VDC-603XR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-603, VDC-603XR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 3 - Идентификационные данные прикладного ПО модификации VDC-606
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-606 |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
b4f8dc319e56c73f5 ab82291be4094ca 1) |
|
1) Контрольная сумма относится к текущей версии ПО | |
Таблица 4 - Идентификационные данные прикладного ПО модификаций VDC-IBC, VDC-
IBCXR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-IBC, VDC-IBCXR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.21 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
52036429773673053 205fe74eb488d3b 1) |
|
1) Контрольная сумма относится к текущей версии ПО | |
Знак утверждения типа
Знак утверждения типананосится типографским способом в левом верхнем углу титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на боковую стенку радиометров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам VDC «Дозкалибратор»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28031-89 Камеры ионизационные для радиоизотопных приборов. Общие технические требования
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
Поверка
Поверкаосуществляется по документу МП 68337-17 с изменением № 1 «Радиометры VDG
«Дозкалибратор». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.02.2018 г.
Средства поверки:
-радиометры РИС-А1-Э «Дозкалибратор» (рег. № 37683-08) или спектрометрические установки - рабочие эталоны 2-го разряда в соответствии с ГОСТ 8.033-96, интегральная нелинейность не более 0,05 %, пределы основной относительной погрешности измерений активности ±4,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Comecer Netherlands», Нидерланды
Адрес: Madame Curieweg 1, 8501 XC Joure (Яуре)
Телефон: +31 513 416 964
E-mail: infonl@comecer.com
Web-сайт: www. comecer. com
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
ИНН 4025049439
Адрес: 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Телефон (факс): +7 (48439) 4-97-16, +7 (48439) 4-97-18, +7 (48439) 4-97-68
E-mail: main@radico.ru
Web-сайт: www.radico.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Юридический адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия радиометров основан на регистрации ионизационной камерой гамма-99m 131 18 89 излучающих радионуклидов Tc, I, F и бета-излучающего радионуклида Sr с
преобразованием энергии гамма- и бета- излучения в токовый сигнал и, далее, в цифровой код, который передается на блок управления и обработки данных (далее - БУОД) или персональный компьютер (далее - ПК). Программное обеспечение, встроенное в БУОД или установленное на ПК, обеспечивает вычисление значения активности и отображение его на экране.
Радиометры состоят из ионизационной камеры (далее - ИК), БУОД или персонального компьютера.
ИК радиометров представляет собой газонаполненную измерительную камеру колодезного типа со встроенными усилителем, микропроцессором и высоковольтной батареей. ИК помещена в защиту из свинца толщиной 3 мм для уменьшения фона внешнего излучения. В радиометрах используются ИК VIK-202, VIK-203. Различие этих ИК заключается в значении давления рабочего газа (аргона). ИК комплектуются защитной вставкой, предотвращающей загрязнение внутренней поверхности, и держателем пробы.
Радиометры выпускаются в следующих модификациях:
-VDC-505: ИК модели VIK-202, БУОД VDC-505 с сенсорным дисплеем;
-VDC-505XR: ИК модели VIK-203, БУОД VDC-505XR с сенсорным дисплеем;
-VDC-603: ИК модели VIK-202 и БУОД VDC-603 с цифровым монохромным дисплеем;
-VDC-603XR: ИК модели VIK-203 и БУОД VDC-603XR с цифровым монохромным дисплеем;
-VDC-606: ИК модель VIK-202 и/или модель VIK-203 (не более двух ИК одновременно, требуемая конфигурации определяется при заказе), БУОД VDC-606 с сенсорным дисплеем и с прикладным программным обеспечением (далее - ПО);
-VDC-IBC: ИК модели VIK-202 и прикладное ПО для ПК;
-VDC-IBCXR: ИК модели VIK-203 и прикладное ПО для ПК.
В комплект радиометров могут быть включены:
-дополнительная свинцовая защита одного из типов: VIA-301, VIA-302, VIA-303, VIA-304, VIA-305;
-комплект для определения содержания изотопа 99Mo в источнике на основе 99mTc; -принтер для печати этикеток;
-автоматический подъемник держателя пробы Dosilift с электрическим приводом, управление которым осуществляется с помощью ножной педали.
Общий вид радиометров, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунках 1 - 4.

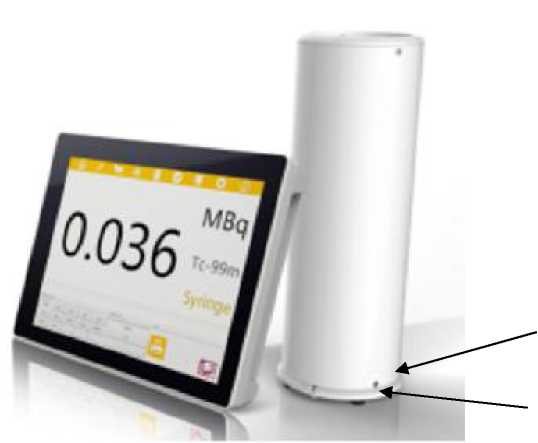

Рисунок 1 - Общий вид радиометров Модели VDC-505 (VDC-505XR) с указанием мест пломбировки и нанесения знака утверждения типа
знак утверждения типа

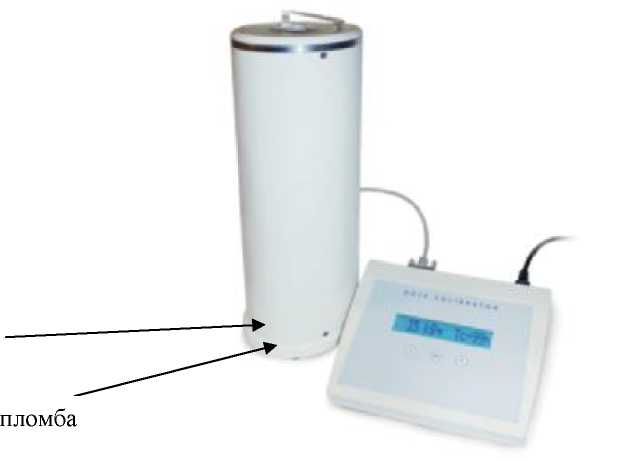

Рисунок 2 - Общий вид радиометров Модели VDC-603 (VDC-603XR) с указанием мест пломбировки и нанесения знака утверждения типа
знак
утверждения типа
знак утверждения типа
пломба

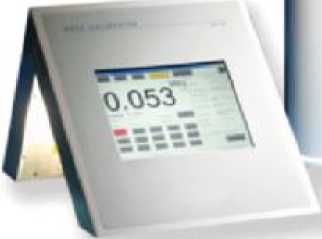

Рисунок 3 - Общий вид радиометров Модели VDC-606 с указанием мест пломбировки и
нанесения знака утверждения типа
знак
утверждения
типа
Г пломба
Рисунок 4 - Общий вид радиометров Модели VDC-IBC (VDC-IBCXR) с указанием мест пломбировки и нанесения знака утверждения типа
Таблица 7 - Комплектность радиометров
|
Наименование |
Обозначение |
Кол-во |
|
Радиометр VDC «Дозкалибратор» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 68337-17 с изменением № 1 |
1 экз. |
|
Дополнительная свинцовая защита |
- |
* |
|
Принтер для печати этикеток |
- |
* |
|
Комплект для определения содержания изотопа 99Mo в источнике на основе 99mTc |
- |
* |
|
Автоматический подъемник держателя пробы Dosilift |
- |
* |
|
* Поставка и количество согласно заказу | ||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий, кэВ |
от 25 до 3000 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон индикации активности радионуклида 99mTc, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0403 до 2,040П |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0404 до 2,04012 |
|
Диапазон измерений активности радионуклида 99mTc, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0405 до 1,04010 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0406 до 1,04010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 99mTc, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. |
±10 |
|
св. 1,0406 до 1,04010 Бк |
±5 |
|
- для модификаций с ИК VIK-203 от 1Д106 до 1Д107 Бк включ. |
±10 |
|
св. 1,0407 до 1,04010 Бк |
±5 |
|
Диапазон индикации активности радионуклида 131I, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0403 до 1Д1011 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0404 до 1Д1012 |
|
Диапазон измерения активности радионуклида 131I, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0405 до 1,04010 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0406 до 1,04010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 131I, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. |
±10 |
|
св. 1,0406 до 1,04010 Бк |
±5 |
|
- для модификаций с ИК VIK-203 от 1,0-106 до 1Д107 Бк включ. |
±10 |
|
св. 1,0407 до 1,04010 Бк |
±5 |
|
Диапазон индикации активности радионуклида 18F, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0403 до 7,Ф1010 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0404 до 7,4-10п |
|
Диапазон измерения активности радионуклида 18F, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0405 до 1,04010 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0406 до 1,04010 |
|
Пределы допускаемой основной относительной погрешности 18 измерений активности нуклида F, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. |
±10 |
|
св. 1,0406 до 1,04010 Бк |
±5 |
|
- для модификаций с ИК VIK-203 от 1Д106 до 1Д107 Бк включ. |
±10 |
|
св. 1,0407 до 1,04010 Бк |
±5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон индикации активности радионуклида 89Sr, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0403 до 2,040П |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0404 до 2,04012 |
|
Диапазон измерения активности радионуклида 89Sr, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC |
от 1,0407 до 1,04010 |
|
- для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR |
от 1,0408 до 1,04010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 89Sr, %: - для модификаций с ИК VIK-202 от 1Д107 до 1Д108 Бк включ. |
±15 |
|
св. 1,0408 до 1,04010 Бк |
±8 |
|
- для модификаций с ИК VIK-203 от 1Д108 до 1Д109 Бк включ. |
±15 |
|
св. 1,0409 до 1,04010 Бк |
±8 |
|
Системная линейность активности 1), % |
±1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений активности при изменении температуры окружающего воздуха от +5 до +15 °C и от +25 до +40 °C, % |
±3 |
|
1) В диапазоне активности от 1,0-106 до 1,0-1010 Бк |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 47 до 51 |
|
Потребляемая мощность, В •А, не более |
25 |
|
Габаритные размеры ИК, мм, не более: - диаметр |
160 |
|
- высота |
451 |
|
Габаритные размеры БУОД, мм, не более: - VDC-505 | |
|
- длина |
370 |
|
- ширина |
285 |
|
- высота |
245 |
|
- VDC-603 | |
|
- длина |
250 |
|
- ширина |
175 |
|
- высота |
75 |
|
- VDC-606 | |
|
- длина |
256 |
|
- ширина |
193 |
|
- высота |
45 |
|
Масса, кг, не более: - ИК |
16,0 |
|
- БУОД VDC-505 |
6,0 |
|
- БУОД VDC-603 |
1,5 |
|
- БУОД VDC-606 |
2,0 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Нормальные условия:
|
от +15 до +25 от 50 до 70 от 97,3 до 105,3 |
|
Рабочие условия:
температуре +30 °C без конденсации влаги, %, не более
|
от +5 до +40 90 от 86 до 106,7 |
|
Время непрерывной работы, ч, не более |
24 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Нестабильность за 24 часов непрерывной работы (после установления рабочего режима), % |
±1 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
