Номер по Госреестру СИ: 68221-17
68221-17 Система автоматизированная измерительная
(ТЕСТ-ДУИ)
Назначение средства измерений:
Система автоматизированная измерительная ТЕСТ-ДУИ (далее - система) предназначена для измерений мгновенных значений напряжения, силы и частоты переменного тока.
Внешний вид.
Система автоматизированная измерительная

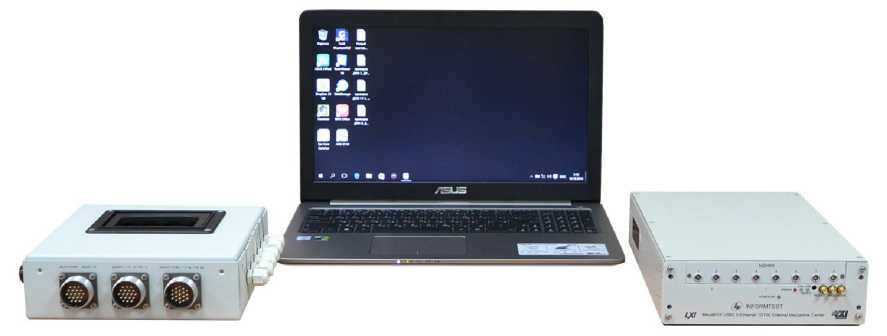

Рисунок № 1
Внешний вид.
Система автоматизированная измерительная

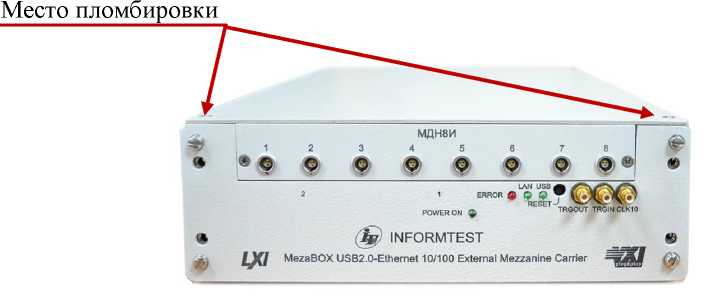

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159857
ID в реестре СИ - 382257
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "VXI-Системы"
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Уведомление о начале осуществления предпринимательской деятельности - Да
