Номер по Госреестру СИ: 53219-13
53219-13 Генераторы сигналов высокочастотные цифровые
(МГВЧ)
Назначение средства измерений:
Генераторы сигналов высокочастотные цифровые МГВЧ (далее - генераторы) предназначены для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам.
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 1
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 2
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 3
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 4
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 5
Внешний вид.
Генераторы сигналов высокочастотные цифровые
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) генераторов включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».
Драйвер и программная панель инструмента обеспечивают управление генератором.
Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него носителем мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.
В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.
Метрологически значимая часть ПО выделена в файл библиотека математических преобразований unmgvc_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчета контрольной суммы приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
библиотека математических преобразований МГВЧ |
unmgvc_math.dll |
1.0 |
A3DEE881 |
CRC32 |
Метрологически значимая часть ПО генераторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель мезонинного модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийUNC3.031.162 РЭ. Генератор сигналов высокочастотный цифровой МГВЧ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным цифровым МГВЧГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
UNC3.031.162 ТУ. Генераторы сигналов высокочастотные цифровые МГВЧ. Технические условия.
Поверка
Поверкаосуществляется по документу UNC3.031.162 РЭ (раздел 5 «Поверка»), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 7 марта 2013 г.
Основные средства поверки:
Мультиметр Agilent 3458A (рег.№ 25900-03): диапазоны измерений напряжений постоянного и переменного тока 100 мВ, 1 В. Погрешность измерений напряжений постоянного и переменного тока не более 0,5 %.
Частотомер универсальный CNT-90 (рег.№ 41567-09): диапазон измерений частоты сигнала от 0,001 до 400 МГц, погрешность измерения частоты не более 0,001 %.
Лист № 6 Всего листов 6
Измеритель нелинейных искажений автоматический С6-11 (рег.№ 9081-83): измерение коэффициента гармоник на частоте 100 кГц с абсолютной погрешностью Dk= ± (0,1хКг + 0,06) %.
Анализатор спектра GSP-7830 (рег.№ 37467-08): диапазон частот от 100 кГц до 900 МГц; динамический диапазон от минус 110 дБмВт до плюс 20 дБмВт.
Осциллограф цифровой запоминающий WaveJet 352-А (рег.№ 40908-09): полоса пропускания 500 МГц; время нарастания не более 0,7 нс; относительная погрешность измерения напряжения ± 1,5 %.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Юридический (почтовый) адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, помещ. XIV, ком. 1Тел/Факс: (495) 983-10-73
Е-mail: inftest@inftest.ru
Испытательный центр
Государственный центр испытательных средств измерений
(ГЦИ СИ) ФГУП «ВНИИМС»
Генератор выполнен в виде мезонинного модуля и представляет собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Генератор устанавливается на носитель мезонинных модулей (далее по тексту -носитель мезонинов) и через интерфейс стандарта VXI или LXI соединяется информационно с управляющей ПЭВМ.
В качестве носителя мезонинов используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичный носитель мезонинов в составе информационных измерительных систем на основе магистрали VXIbus.
Генератор содержит два независимых друг от друга канала:
-
- один канал генератора сигналов произвольной формы (далее по тексту - ГСПФ);
-
- один канал функционального генератора (далее по тексту - ГФ).
ГСПФ обеспечивает цифро-аналоговое преобразование кодов из установленной на мезонине памяти в значения напряжения выходного сигнала с заданной частотой дискретизации.
ГФ обеспечивает воспроизведение гармонического синусоидального сигнала и различные виды модулированных сигналов по одному каналу методом прямого цифрового синтеза (цифро-аналоговое преобразование кодов значений напряжения синусоидального сигнала с заданной частотой дискретизации).
Внешний вид генератора с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Внешний вид устройств MezaBox и MezaBох\Battery 133W-hrs с установленным генератором и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 2, 3.
Внешний вид носителей мезонинных модулей НМ (НМ-С, НМУ) с установленным генератором и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведен на рисунке 4.
Место нанесения знака

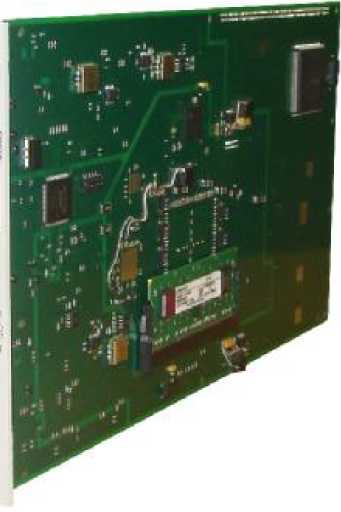

Рисунок 1 - Внешний вид генератора

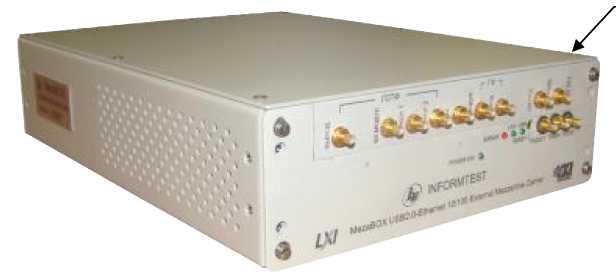

Рисунок 2 - Внешний вид устройства MezaBox с установленным генератором
Место пломбировки

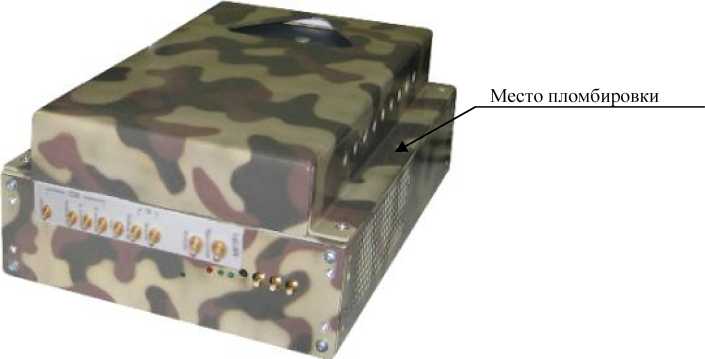

Рисунок 3 - Внешний вид устройства MezaBох\Battery 133W-hrs с установленным генератором
Место пломбировки
Рисунок 4 - Внешний вид носителя мезонинных модулей НМ-С (НМ, НМУ) с установленным генератором
Характеристики измерительных каналов генераторов приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение | |
для канала ГСПФ |
для канала ГФ | |
Размах выходного сигнала (при сопротивлении нагрузки 50 Ом) |
от 0,01 до 1,00 В |
от 0,01 до 1,00 В |
Пределы относительной допускаемой погрешности воспроизведения напряжения сигнала |
± (0,5 + ик/иуст) % |
± (0,5 + Uk/иуст) %, |
где Uk - максимальное значение амплитуды сигнала, равное 0,5 В; иуст - установленное значение амплитуды сигнала | ||
Диапазон установки смещения выходного сигнала |
от минус 0,5 до плюс 0,5 В с шагом 0,01 В |
от минус 0,5 до плюс 0,5 В с шагом 0,01 В |
Пределы относительной допускаемой погрешности установки смещения выходного сигнала |
± (0,5 + (Um/Ui) % |
± (0,5 + (Um/Ui) % |
где Um - максимальное значение смещения сигнала, равное 0,5 В; Ui - установленное значение смещения сигнала | ||
Диапазон воспроизведения частоты
|
от 0,001 до 400 МГц от 0,001 до 50 МГц |
от 0,01 до 200 МГц |
Пределы допускаемой относительной погрешности воспроизведения частоты синусоидального сигнала |
± 0,003 % |
± 0,003 % |
Коэффициент нелинейных искажений гармонического сигнала на частоте 100 кГц |
5 % |
2,5 % |
Уровни гармонических и негармонических искажений при воспроизведении синусоидального сигнала:
|
не более минус 40 дБн1 не более минус 35 дБн не более минус 30 дБн не более минус 25 дБн не более минус 20 дБн |
не более минус 40 дБн не более минус 35 дБн не более минус 30 дБн не более минус 25 дБн |
Неравномерность АЧХ относительно частоты 100 кГц при воспроизведении гармонического сигнала:
|
не более 1,5 дБ не более 3,0 дБ |
не более 3 дБ |
Наименование характеристики |
Значение | |
для канала ГСПФ |
для канала ГФ | |
Время нарастания/спада прямоугольного сигнала размахом 1 В |
не более 2 нс |
- |
Частота дискретизации воспроизводимого сигнала |
1,25; 2,5 ГГц |
1 ГГц |
Примечание 1: Здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте |
По условиям эксплуатации генераторы удовлетворяют требованиям группы 3 по
ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С........................................................................ от 5 до 40;
-
- относительная влажность воздуха при температуре 25 °С, %, не более....................от 30 до 80;
-
- атмосферное давление, кПа ................................................................................... от 84 до 106,7.
Габаритные размеры генератора (длина х ширина х высота), мм,
не более....................................................................................................................(266 х 152 х 22)
Масса генератора, кг, не более......................................................................................0,4.
Суммарная мощность генератора, потребляемая по цепям питания, Вт,
не более.........................................................................................................................................40.
Параметры электропитания генераторов приведены в таблице 3.
Таблица 3
Таблица 3
Напряжение питания, В |
Отклонения напряжения питания от номинального значения, В |
Сила тока, потребляемая по цепи питания, А, не более | |
пиковое значение |
динамическое значение | ||
5 |
+0,25 В/-0,125 |
5,5 |
4,8 |
12 |
+0,60 В/-0,36 |
0,9 |
0,5 |
минус 12 |
+0,60 В/-0,36 |
0,9 |
0,5 |
минус 5,2 |
+0,26 В/-0,13 |
1,1 |
0,7 |
