Номер по Госреестру СИ: 68138-17
68138-17 Анализаторы кислорода циркониевые
(AZ20, AZ25)
Назначение средства измерений:
Анализаторы кислорода циркониевые серии AZ20, AZ25 (далее - анализаторы) предназначены для измерения объемной доли кислорода в дымовых газах печей и котлов.
Внешний вид.
Анализаторы кислорода циркониевые
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AZ200/5000 |
Номер версии (идентификационный номер ПО) |
AZ200/P5/00.00.09 |
Цифровой идентификатор ПО |
0X0410EB61 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16-CCITT |
Защита программного обеспечения реализована средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блока измерительного способом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода циркониевым серии AZ20, AZ25
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 205-02-2017 «Анализаторы кислорода циркониевые серии AZ20, AZ25. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 марта 2017 г. и входящему в комплект поставки.
Основные средства поверки:
- стандартные образцы - газовые смеси состава кислород в азоте ГСО № 10534-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство поверки
Изготовитель
Фирма «ABB Limited», Великобритания
Адрес: Oldens Lane, Stonehous, Gloucestershire, GL 10 3TA, UK
Тел.: +44 145 38 26 661, факс: +44 145 38 29 671
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ») ИНН 7727180430
Адрес: 117335, г. Москва, ул. Профсоюзная, д. 58
Тел: +7(495) 777-22-20; факс: +7(495) 777-22-21
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77/+7 (495)437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы анализаторов основан на зависимости электродвижущей силы в циркониевой электрохимической ячейке от содержания кислорода в анализируемом газе.
Анализаторы состоят из двух основных блоков: зонда с измерительной ячейкой и измерительного преобразователя. Измерительная ячейка вводится внутри зонда в рабочую среду. Выпускаются два вида соединений блоков: преобразователь жестко крепится на конце зонда, и преобразователь соединен с зондом кабелем длиной до 100 метров. Оба преобразователя находятся вне рабочей зоны.
Анализатор AZ20 предназначен для измерения объемной доли кислорода в дымовом газе с максимальной температурой +800°С. Анализатор AZ25 предназначен для измерения объемной доли кислорода в дымовом газе с максимальной температурой +1400°С.
На дисплей измерительного преобразователя выводится информация об измеренном значении объемной доли кислорода в %, сигнале ячейки в мВ, температуре ячейки или выходном сигнале нагревателя зонда. Измерительные преобразователи имеют 1 или 2 аналоговых выхода и два релейных выхода для связи с сигнализационными и ретрансляционными устройствами. Диапазон аналогового выходного сигнала (4 - 20) мА. Обмен данными осуществляется по протоколу HART.
В зонд встроены ограничители расхода газовых смесей, используемые для регулирования расхода эталонного воздуха и поверочных газов. Дополнительно может быть установлен второй релейный выход или два цифровых выхода (входа). По дополнительному заказу для анализаторов AZ20 и AZ25 в зонд может быть встроено устройство для проведения автоматической калибровки (встроенные электромагнитные клапаны, датчики давления). Пользователь может задавать график проведения калибровки.

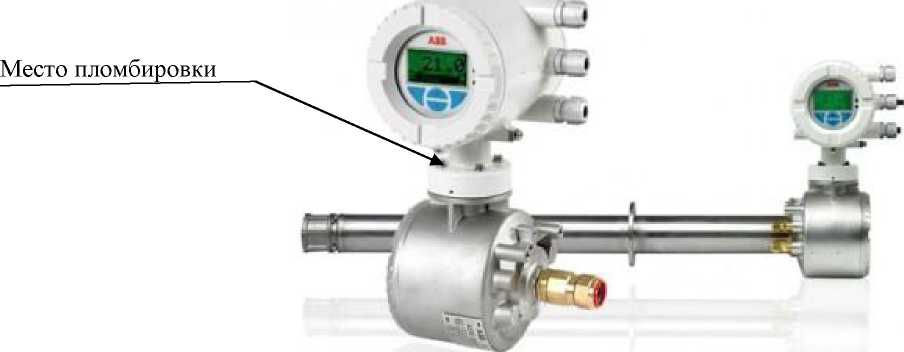

Рисунок 1 - Фотография общего вида анализаторов кислорода циркониевых серии AZ20, AZ25
Таблица 3
Наименование |
Количество |
Анализатор кислорода циркониевые AZ20, AZ25, совмещенный с зондом или без зонда |
1 шт. |
Зонд для дистанционного и интегрального соединения с преобразователем |
1 шт. |
Кабель для дистанционного соединения зонда и преобразователя |
1 шт. |
Устройство для подачи эталонного воздуха AZ200770, AZ200772 |
по заказу |
Регулятор давления AZ200731, AZ200732 |
по заказу |
Модуль для автоматической калибровки |
по заказу |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 205-02-2017 |
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений объемной доли кислорода, % - AZ20 |
от 0,1 до 100 |
- AZ25 |
от 0,1 до 21 |
Пределы допускаемой основной относительной погрешности измерений объемной доли кислорода, % |
± 3,5 |
Пределы допускаемой дополнительной относительной погрешности измерений от изменения от нормальной температуры окружающей среды на каждые 20оС, % |
±1,4 |
Время установления показаний T0,9, с, не более |
10 |
Потребляемая мощность, В •А, не более |
110 |
Габаритные размеры, мм, не более: - измерительного преобразователя: | |
совмещенного | |
- высота |
168 |
- ширина |
407 |
- глубина удаленного |
341 |
- высота |
168 |
- ширина |
329 |
- глубина |
341 |
- зонда: | |
длина от фланца до ячейки -AZ20 |
4000 |
-AZ25 |
1250 |
Диаметр -AZ20 |
62 |
-AZ25 |
27,5 |
Наименование характеристики |
Значение |
Масса, кг, не более: - преобразователя: | |
совмещенного с зондом |
20 |
удаленного |
10 |
- зонда удаленного |
25 |
Условия эксплуатации: 0 - температура окружающей среды, С, | |
преобразователя |
от -20 до +55 |
зонда |
от -20 до +70 |
- относительная влажность, % |
до 95 без конденсации |
- напряжение переменного тока, В |
100±10, 220±22 |
- частота тока, Гц |
50/60 |
- температура рабочей среды, 0С | |
- AZ20 |
от -20 до +800 |
- AZ25 |
от +600 до +1400 |
- давление рабочей среды, кПа |
до 35 |
