Номер по Госреестру СИ: 67871-17
67871-17 Датчики весоизмерительные тензорезисторные
(C)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные С (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 и 7 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным СГОСТ 8.631-2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя
Изготовитель
«Hottinger Bruel & Kjaer Co., Ltd.», КитайАдрес: No. 106, Hengshan Road, Suzhou, Jiangsu Province, China
Телефон: +86 512 6824 7776
Web-сайт: www.hbkworld.com
E-mail: hbmchina@hbm.com.cn
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Датчики модификаций C16i имеют цифровой выходной сигнал.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики модификаций C16i оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.
Обозначение модификаций датчиков имеет вид:
-
1. 016X1X2X3X4X5X6X7X8, где:
X1 - условное обозначение типа выходного сигнала:
А - аналоговый выходной сигнал
i - цифровой выходной сигнал
Х2 - условное обозначение класса точности;
Хз - условное обозначение максимального числа поверочных интервалов (Птах);
Х4 - условное обозначение максимальной нагрузки (Emax) в тоннах (t).
Опциональное исполнение:
Х5 - условное обозначение длины кабеля;
Х6 - условное обозначение стандартного исполнения или исполнения с молниезащитой;
X7 - условное обозначение стандартного исполнения или Y=20000;
Х8 - условное обозначение регионального исполнения.
-
2. С2АХ1Х2Х3Х4Х5Х6, где:
X1 - условное обозначение класса точности;
Х2 - условное обозначение максимального числа поверочных интервалов (птах);
Хз - условное обозначение максимальной нагрузки (Emax) в тоннах (t);
Х4 - условное обозначение длины кабеля;
Х5 - условное обозначение степени защиты, обеспечиваемой оболочкой - IP69K;
Х6 - условное обозначение регионального исполнения.
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- предельный значения температуры;
-
- минимальный поверочный интервал vmin;
-
- предел допустимой нагрузки Elim;
-
- выходной сигнал;
-
- знак утверждения типа.
Нанесение знака поверки на датчики не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид датчиков показан на рисунке 1.
Пломбировка датчиков от несанкционированного доступа не предусмотрена.
модификация d6i
модификация С16А

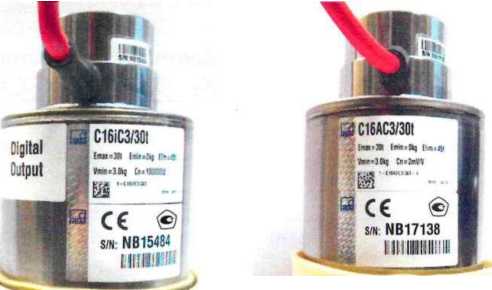

Рисунок 1 - Общий вид датчиков весоизмерительных тензорезисторных С

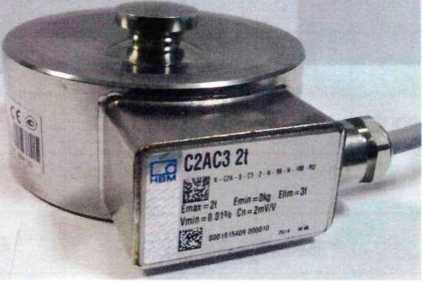

модификация С2А
Программное обеспечение отсутствует.
Таблица 1 - датчиков модификаций
СI6AX2X3X4X5X6X7X8
Наименование характеристики |
Значение | |||
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000) |
D1 |
C3 |
C4 |
C5 |
Максимальное число поверочных интервалов (Птах) |
1000 |
3000 |
4000 |
5000 |
Максимальная нагрузка (ЕтаХ), т |
20; 30; 40; 60; 100 |
20; 30; 40; 60; 100 |
20; 30; 40; 60; 100 | |
Минимальный поверочный интервал (Vmin) |
Emax / 5000 |
Emax / 12000 |
Emax / 12000 | |
Минимальный поверочный интервал (Vmin) |
Emax / 20000 | |||
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |||
Предел допустимой нагрузки (Elim), % от Етах |
150 | |||
Доля от пределов допускаемой погрешности весов (/^i.c) |
0,7 | |||
Входное сопротивление, Ом |
700 | |||
Выходное сопротивление, Ом |
706 | |||
Выходной сигнал, мВ/В |
2 | |||
Предельные значения температуры °С |
от -50 до +50 | |||
Классификация по влажности |
СН | |||
Примечания 1 Опционально. Значение величины Vmin наносится на маркировочную табличку. |
Таблица 2 - датчиков модификаций
СШХ2Х3Х4Х5Х6Х7Х8
Наименование характеристики |
Значение | ||||||
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000) |
D1 |
C3 |
C4 |
C6 | |||
Максимальное число поверочных интервалов (nmax) |
1000 |
3000 |
4000 |
6000 | |||
Максимальная нагрузка (Emax), т |
20; 30; 40; 60 |
20; 30; 40 |
60 |
20; 30; 40 |
60 |
20; 30; 40 |
60 |
Минимальный поверочный интервал (Vmin) |
Emax / 5000 |
Emax / 10000 |
Emax / 12000 |
Emax / 10000 |
Emax / 12000 |
Emax / 10000 |
Emax / 12000 |
Минимальный поверочный интервал (Vmin) 1) |
Emax / 20000 1) | ||||||
Минимальная статическая нагрузка (Emin), % от Emax |
0 | ||||||
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||||
Доля от пределов допускаемой погрешности весов (/^i.c) |
0,8 |
Наименование характеристики |
Значение |
Предельные значения температуры, °С |
от -50 до +50 |
Классификация по влажности |
СН |
Примечания 1 Опционально. Значение величины Vmin наносится на маркировочную табличку. |
Таблица 3 - датчиков модификаций С2АХ1Х2Х3Х4Х5Х6
Наименование характеристики |
Значение | ||||
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
D1 |
C3 |
C3 |
C4 |
C6 |
Максимальное число поверочных интервалов (^max) |
1000 |
3000 |
3000 |
4000 |
6000 |
Максимальная нагрузка (Emax), т |
1; 2; 5; 10 | ||||
Минимальный поверочный интервал (Vmin) |
Emax / 3500 |
Emax / 10000 |
Emax / 10000 |
Emax / 10000 |
Emax / 10000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z |
1000 |
3000 |
6000 |
4000 |
6000 |
Минимальная статическая нагрузка (Emin), % от Emax |
0 | ||||
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||
Доля от пределов допускаемой погрешности весов (/?i.c) |
0,7 | ||||
Входное сопротивление, Ом |
от 400 до 430 | ||||
Выходное сопротивление, Ом |
356 | ||||
Выходной сигнал, мВ/В |
2 | ||||
Предельные значения температуры, °С |
от -30 до +50 | ||||
Классификация по влажности |
СН |
Габаритные размеры датчиков приведены в таблице 4 и 5.
Таблица 4 - Габаритные размеры датчиков модификаций CI6X1X2X3X4X5X6X7X8
Emax, т |
Габаритные размеры, не более, мм: | |
высота |
диаметр | |
20; 30; 40 |
150 |
76,1 |
60 |
210 |
76,1 |
100; 200 |
260 |
95 |
400 |
260 |
154 |
Таблица 5 - Габаритные размеры датчиков модификаций С2АХ1Х2Х3Х4Х5Х6
Emax, т |
Габаритные размеры, не более, мм: | |
высота |
диаметр | |
1; 2; 5 |
48 |
90 |
10 |
53 |
90 |
