МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 ноября 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений Кг 55432 «Весы неавтоматического действия СКАТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ИЦ «АСИ» от 21 сентября 2017 г. № 1005 и № 1006 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия СКАТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57664-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 25-17 «Весы неавтоматического действия СКАТ. Методика поверки» и распространить действие документа на весы неавтоматического действия СКАТ, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 55432 «Весы неавтоматического действия СКАТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57664-14, в связи с внесением изменений в методику поверки.

  «вниимс» регламентом и выдачу его

• 3.  Управлению мершшши^-ЩД^Дазарвяка (А.Ю.Кузин) обеспечить в сооТветегеии°*^Аж»яш«

.                                                    хранится в системе электронного докуй

оформление свидетельства < ;

юридическому лицу или ищ е^^^ииииимпивями

• 4. Контроль за исполн :нием настоящего приказа оставляю з; собой.

Сертификат: 00E1036EO)C011E78DCAa)071BlBS3CD4i

Заместитель Руководителя

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия СКАТ (далее — весы) предназначены для определения массы транспортных средств и также различных грузов в режиме статического взвешивания.

Весы имеют модульную конструкцию и состоят из:

• - ГПУ, включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R-76-1);

• -   устройства обработки аналоговых данных (далее — У О АД, Т.2.2.3 ГОСТ OIML R-76-1) и программно-технического комплекса на базе персонального компьютера или программируемого контроллера (далее — ПТК), или

• - прибора весоизмерительного (индикатор, Т.2.2.2 ГОСТ OIML R-76-1).

ГПУ состоит из одной или нескольких (до пяти) секций, представляющих собой опорную металлическую раму с настилом из листовой стали. Каждая секция опирается на датчики. В зависимости от исполнения ГНУ, соседние секции могут иметь как общие, так и раздельные точки опоры на датчики. Секции устанавливаются на единый железобетонный фундамент или на опорную металлическую раму. Деформации упругих элементов датчиков, возникающие под действием взвешиваемого транспортного средства, преобразуются в аналоговые электрические сигналы, пропорциональные его массе, которые передаются через сигнальные кабели.

Датчики, используемые в составе весов:

• - датчики  весоизмерительные тензорезисторные  С,  модификации  С16А,  C16i

изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 20784-09);

• - датчики  весоизмерительные тензорезисторные  С,  модификации  С16А,  C16i

изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 60480-15);

• - датчики весоизмерительные тензорезисторные С, модификации С16А, С16i изготавливаемые «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (Госреестр № 67871-17);

• - датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 21175-13);

• - датчики весоизмерительные тензорезисторные DSB2, изготавливаемые «CAS Corporation Ltd», Корея (Госреестр № 56675-14);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации B9H, B9F, H9H, BM14G, HM14H1, BM14K, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (Госреестр № 55371-13);

-датчики весоизмерительные  тензорезисторные  ТЕМ-251,  изготавливаемые

ООО «ИЦ «АСИ» (Госреестр № 66556-17);

• - датчики весоизмерительные  тензорезисторные  ТЕМ-252,  изготавливаемые

ООО «ИЦ «АСИ» (Госреестр № 66555-17).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены либо к УОАД, либо к индикатору, либо к ПТК (напрямую или через соединительную коробку).

У О АД осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков и через цифровой интерфейс передает измерительную информацию в цифровой форме в ПТК.

ПТК включает в себя программное обеспечение «АРМ «Весы статические» осуществляющее окончательную обработку измерительной информации и отображение результатов взвешивания.

УОАД, используемые в составе весов:

• - приборы весоизмерительные ПВ-15, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово;

• -  модули многофункциональные SIWAREX, модификации SIWAREX CS, SIWAREX М, SIWAREX FTA, SIWAREX FTC, SIWAREX U, SIWAREX CF, SIWAREX MS, изготавливаемые «Siemens AG», Германия (Госреестр № 50385-12).

Индикатор осуществляет аналого-цифровое преобразование выходного сигнала весоизмерительных датчиков, его окончательную обработку и отображение результатов взвешивания.

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные ПВ-22, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово;

• - устройства весоизмерительные CI, модификация CI-6000A, изготавливаемые «CAS Corporation Ltd», Республика Корея (Госреестр № 50968-12);

-приборы весоизмерительные WE, модификация WE2110, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 20785-09);

• - приборы весоизмерительные WE, модификации WE2111, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 61808-15).

Общий вид ГПУ весов и пример расстановки датчиков в зависимости от исполнения ГПУ представлен на рисунке 1. Общий вид УОАД - на рисунке 2. Общий вид индикаторов - на рисунке 3.

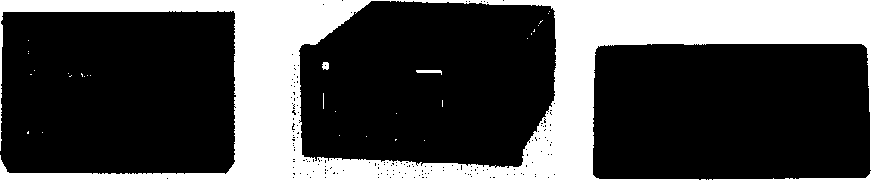

Прибор весоизмерительный ПВ-15

Модули многофункциональные SIWAREX

Рисунок 2 - Общий вид У О АД

ПВ-22                 CI-6000A              WE2110

WE2111

Рисунок 3 - Общий вид индикаторов

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-устройство первоначальной установки нуля (Т.2.7.2.4);

-устройство слежения за нулем (Т.2.7.3);

-полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, модификации - CI-6000A (4.5.5);

-устройство уравновешивания тары — устройство выборки массы тары (Т.2.7.4.1);

-устройство индикации отклонения от нуля (4.5.5);

-показывающее устройство с расширением: при использовании ПВ-22 (Т.2.6).

Модификации весов имеют обозначения вида СКАТ-[1] / [2] ([3] / [4]) расшифровка обозначений приведена в таблице 1.

Таблица 1

Знак поверки наносится на корпус электронного весоизмерительного устройства. Примеры схем пломбировки от несанкционированного доступа приведены на рисунке 4.

Место пломбировки свинцовой пломбой или наклейкой

Схема пломбировки ПВ-22

Место пломбировки пломбой или наклейкой

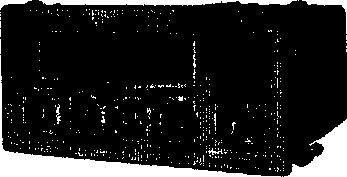

Схема пломбировки CI-6000A

Пломбировка

с помощью разрушаемых наклеек

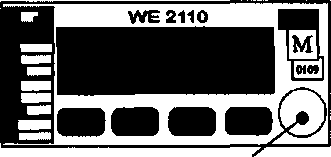

Пломбировка переключателя режима настройки с помощью пломбы или наклейки

Пломбировка разъема для настройки и диагностики

Пломбировка переключателя режима настройки с помощью пломбы или наклейки

Рисунок 4 - Примеры пломбировки весов

Программное обеспечение (далее — ПО) индикаторов и У О АД является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

В индикаторах ПВ-22, CI-6000A, WE2110, WE2111, У О АД ПВ-15 защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В У О АД SIWAREX ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (пломбировки от несанкционированного доступа разъема для подключения программно-аппаратных средств настройки и диагностики).

Программное обеспечение «АРМ «Весы статические» (далее - АРМ) является автономным и состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимая часть защищена от случайных или намеренных изменений с использованием следующих средств:

а) после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC-32 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле StaA1132.exe фиксированным значением.

б) для защиты от незаконного распространения АРМ используется электронный ключ. При запуске программы проверяется соответствие версии АРМ «Весы статические» с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, АРМ запускается в демонстрационном режиме без возможности проведения измерений.

в) используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

г) изменение ПО весов через интерфейс пользователя невозможно;

д) при изменении метрологически значимых параметров юстировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

е) хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по CRC-32 со скрытым полиномом);

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО индикаторов ПВ-22,  CI-6000A,  WE2110,

отображаются на дисплее индикаторов при включении и приведены в таблице 2. Номер версии (идентификационный номер) ПО индикатора WE2111, указанный в таблице 2, доступен для просмотра во время работы весов при нажатии специальной комбинации клавиш для выхода в режим памяти данных (Alibi).

Идентификационные данные АРМ «Весы статические» доступны для просмотра в меню «Справка - О программе» программы». Идентификационные данные АРМ приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1—2011...............................................................III (средний).

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов нагрузки (ш), пределов допускаемой погрешности при первичной поверке (тре) и число поверочных интервалов (п) приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики однодиапозонных весов

Примечание:

- Только при использовании датчиков С16А, C16i, RTN с числом поверочных интервалов Птах более 3000 и оснащении места установки весов специальными средствами защиты от атмосферных воздействий и отсутствии вибрации

Таблица 4 -

весов

Примечание:

- Только при использовании датчиков С16А, C16i, RTN с числом поверочных интервалов Птах более 3000 и оснащении места установки весов специальными средствами защиты от атмосферных воздействий и отсутствии вибрации

Таблица 5 -

весов

Таблица 6 - Основные технические характеристики

наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или электронного весоизмерительного устройства, а также на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

осуществляется по методике поверки МП 25-17 «Весы неавтоматического действия СКАТ. Методика поверки», утверждённой ФБУ «Кемеровский ЦСМ» 15 августа 2017 г.

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015, гири класс точности Mi, Мь2, М₂ по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ТУ 4274-055-10897043-2013 Весы неавтоматического действия СКАТ. Технические условия

Общество с ограниченной ответственностью «Инженерный центр «АСИ», г. Кемерово (ООО «ИЦ «АСИ»)

650000, Россия, г. Кемерово, ул. Кузбасская, 31

Телефакс: (384-2) 36-61-49

e-mail: office@icasi.ru

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы » (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефакс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ») Адрес: 650991, г. Кемерово, ул. Дворцовая, 2

Телефон (факс): +7 (3842) 36-43-89 (75-88-66)

Web-сайт: www.kmrcsm.ru

E-mail: kemcsm@kmrcsm.ru

Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30063-12 от 13.11.2012 г.
