Номер по Госреестру СИ: 67733-17
67733-17 Пробник электрического поля
(PMM EP-601)
Назначение средства измерений:
Пробник электрического поля РММ ЕР-601 (далее - пробник ЕР-601) предназначен для измерений напряженности электрического поля (далее - НЭП).
Внешний вид.
Пробник электрического поля
Рисунок № 1
Внешний вид.
Пробник электрического поля
Рисунок № 2
Внешний вид.
Пробник электрического поля
Рисунок № 3
Программное обеспечение
ПО пробника ЕР-601 состоит из встроенного и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, установлено фирмой-изготовителем пробника ЕР-601 и выполняет функции обработки результатов преобразования входного напряжения, контроля напряжения заряда аккумулятора, контроля температуры, хранения данных калибровки, (калибровочных коэффициентов).
Конструкция пробника ЕР-601 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7) и выполняет функции настройки режимов измерений, отображения и сохранения результатов измерений НЭП, индикации заряда аккумулятора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение | |
встроенное ПО |
внешнее ПО | |
Идентификационное наименование ПО |
- |
WinEP600 |
Номер версии (идентификационный номер) ПО |
3.01 | |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист документа «Пробник электрического поля РММ ЕР-601. Руководство по эксплуатации EP601EN-511WX41118 РЭ» и на корпус пробника ЕР-601 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пробнику электрического поля РММ ЕР-601
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу EP601EN-511WX41118 МП «Инструкция. Пробник электрического поля РММ ЕР-601. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 марта 2017 года.
Основные средства поверки:
-
- государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9 (по ГОСТ Р 8.574-2000), регистрационный № 3.1.ZZT.0009.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизведения плотности потока энергии в режиме непрерывного генерирования от 1А0-2 до 2А03 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ±0,5 дБ;
-
- государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц ( по ГОСТ Р 8.805-2012), регистрационный № 3.1.ZZT.0085.2013, диапазон воспроизведения НЭП от 1 до 1500 В^м \ пределы допускаемой относительной погрешности воспроизведения НЭП ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого пробника ЕР-601 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «Narda Safety Test Solutions S.r.l», Италия
Адрес: Via Benessea 29/B-17035 Cisano sul Neva (Savona), ITALY
Телефон: +39 0182 58641, факс: +39 0182 586400
Е-mail: nardait.support@L-3com. com
Заявитель
Федеральное государственное унитарное предприятие «Научно-производственный центр автоматики и приборостроения имени академика Н. А. Пилюгина» (ФГУП «НПЦАП»)ИНН 7728171283
Адрес: 117342, г. Москва, ул. Введенского, д. 1
Телефон: 8 (495) 535-39-27, факс: 8 (495) 334-83-80
Е-mail: metrolog@npcap.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон: 8 (495) 526-63-00, факс: 8 (495) 526-63-00
Е-mail: office@vniiftri.ru
Принцип действия пробника ЕР-601 состоит в преобразовании трех ортогональных составляющих вектора НЭП в эквивалентные значения напряжения переменного тока, последующим их преобразованием в цифровой код посредством аналогово-цифрового преобразования (далее - АЦП), обработки цифрового кода для создания светового потока цифровой информации для передачи по оптоволоконному кабелю (далее - ВОЛС).
Конструктивно пробник ЕР-601 представляет собой пластмассовый сферический корпус с шестью конусами, в которых расположены миниатюрные антенны с несколькими диодами.
Миниатюрные антенны, каждая из которых преобразует НЭП в напряжение переменного тока на ее выходе, расположены ортогонально, что позволяет измерять НЭП независимо от поляризации и направления (определять направленность НЭП).
Диоды используются для получения линейных и квадратичных откликов на изменения уровня НЭП. При низких уровнях напряженности поля выходные напряжения пропорциональны среднему квадратическому значению НЭП.
При высоких значениях НЭП после насыщения, отклик становится линейным, а выходные напряжения пропорциональны пиковому значению НЭП.
В пластмассовом сферическом корпусе располагаются:
-
- три АЦП (один для каждой оси), которые синхронно считывают значения НЭП;
-
- АЦП, который обеспечивает измерения напряжения заряда аккумулятора и температуры;
-
- электрически программируемое ПЗУ (E2PROM);
-
- аккумулятор.
На пластмассовом сферическом корпусе располагаются:
-
- кнопка и индикатор включения/ выключения;
-
- вход для зарядного устройства.
Два ВОЛС, неотделимо прикрепленные к пластмассовому сферическому корпусу, через оптоволоконный адаптер обеспечивают подключение пробника ЕР-601 к персональному компьютеру (далее - ПК).
ПЗУ хранит серийный номер, данные калибровки, калибровочные коэффициенты и версию прошивки. Калибровочные коэффициенты предоставляют базовые значения для преобразования оцифрованного сигнала в измеренные значения НЭП для каждой оси.
Пробник ЕР-601 питается от встроенного аккумулятора, для зарядки которого в комплект поставки входят зарядное устройство и блок питания.
Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумулятора на ПК устанавливается программное обеспечение (далее - ПО) WinEP600, входящее в комплект поставки.
Минимальные системные требования к ПК:
- процессор Pentium;
- 16 Mb оперативной памяти;
- 10 Mb свободного места на жестком диске;
- операционная система Windows (-ХР, -7).
Для обеспечения подключения пробника ЕР-601 к ПК в комплект поставки входят конверторы. Пробник ЕР-601 может устанавливаться на миниатюрный штатив, входящий в комплект поставки, или на треногу.
Корпус пробника ЕР-601 образован двумя склеенными частями. Для защиты от несанкционированного доступа место склеивания частей корпуса пломбируется фирменной наклейкой (рисунок 1).
Внешний вид пробника ЕР-601 с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Пробник ЕР-601 может использоваться при проведении испытаний на
электромагнитную совместимость.
9
7

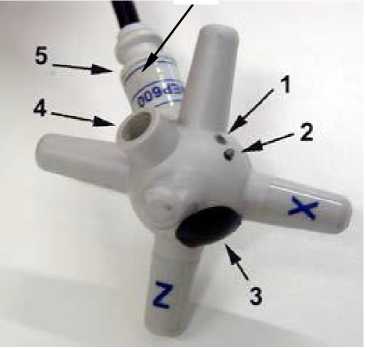

а) внешний вид пробника ЕР-601,
6

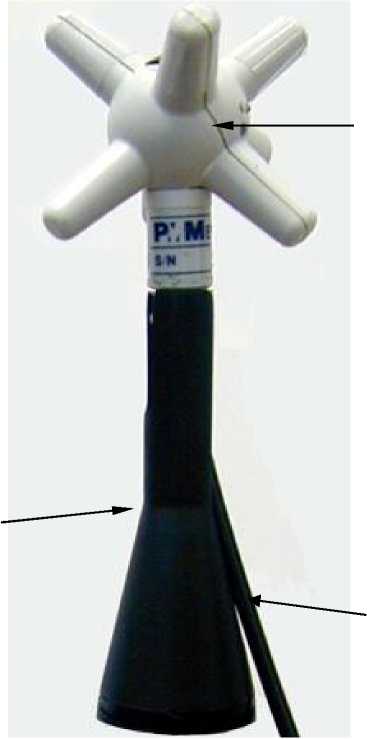

б) внешний вид пробника ЕР-601
8
установленного на миниатюрном штативе
1 - индикатор включения/ выключения 2 - кнопка включения/ выключения
3 - аккумулятор 4 - порт для заряда аккумулятора
5 - ВОЛС и маркировка 6 - место нанесения знака утверждения типа
7 - место пломбировки от несанкционированного доступа

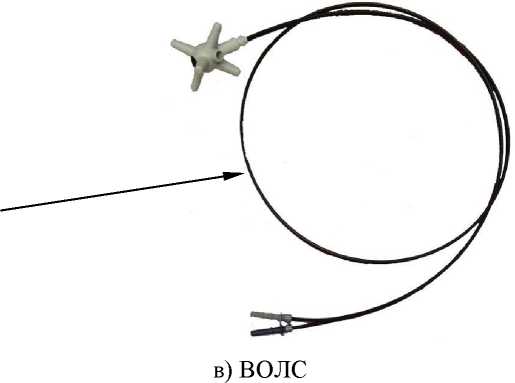

8 - ВОЛС 9 - миниатюрный штатив
Рисунок 1
Комплект поставки пробника ЕР-601 приведен в таблице 4.
Таблица 4 - Комплект поставки пробника ЕР-601
Наименование |
Обозначение |
Количество |
Пробник электрического поля РММ ЕР-601, серийный № 511WX41118 |
- |
1 |
Зарядное устройство, серийный № PFC 1402-41118 |
EP-600 CHARGER |
1 |
Блок питания |
EP-600 CHARGER |
1 |
Универсальная вилка (UK, USA) |
- |
1 |
Опто-волоконный адаптер, синий |
- |
1 |
Опто-волоконный адаптер, серый |
- |
1 |
Опто-волоконный кабель |
FO-EP600/10 |
1 |
Конвертер оптика-И^232 |
8053-OC |
1 |
Конвертер USB-RS232 |
1 | |
Адаптер установки на штатив |
1 | |
Миниатюрный штатив |
1 | |
Адаптер дюймовый |
1 | |
CD-ROM с программным обеспечением WinEP600 |
2 | |
Кейс для транспортировки |
1 | |
Руководство по эксплуатации |
EP60XEN-40315-2.09 РЭ |
1 |
Методика поверки |
EP601EN-511WX41118 МП |
1 |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон частот |
от 10 кГц до 9,25 ГГц |
Диапазон измерений НЭП, В^м 1 |
от 0,5 до 500 |
Пределы допускаемой относительной погрешности измерений НЭП, дБ:
|
не нормируется ±3,2 ±2,0 |
Изотропность, дБ, не более |
0,5 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение питания постоянного тока (аккумулятор Panasonic ML621S 3), В |
3 (5 wA/ч) |
Время непрерывной работы, ч, не менее |
80 |
Оптический коннектор |
HFBR-0500 |
Габаритные размеры (длина х ширина х высота), мм, не более |
55х55х55 |
Масса, г, не более |
25 |
Рабочие условия применения:
|
от -10 до +50 от 84 до 106,7 (от 630 до 800) 90 |
