Номер по Госреестру СИ: 77269-20
77269-20 Приемники измерительные с модулями расширения
(Narda серии РММ 9010)
Назначение средства измерений:
Приемники измерительные Narda серии РММ 9010 с модулями расширения (далее по тексту - приемники) предназначены для измерений частот и уровней сигнала побочных электромагнитных излучений, и наводок.
Внешний вид.
Приемники измерительные с модулями расширения
Рисунок № 1
Внешний вид.
Приемники измерительные с модулями расширения
Рисунок № 2
Внешний вид.
Приемники измерительные с модулями расширения
Рисунок № 3
Внешний вид.
Приемники измерительные с модулями расширения
Рисунок № 4
Внешний вид.
Приемники измерительные с модулями расширения
Рисунок № 5
Знак утверждения типа
Знак утверждения типа» и знака поверки представлены на рисунке 2.Рисунок 1а - Общий вид приемника РММ 9010 (слева) и РММ 9010/03Р (справа)

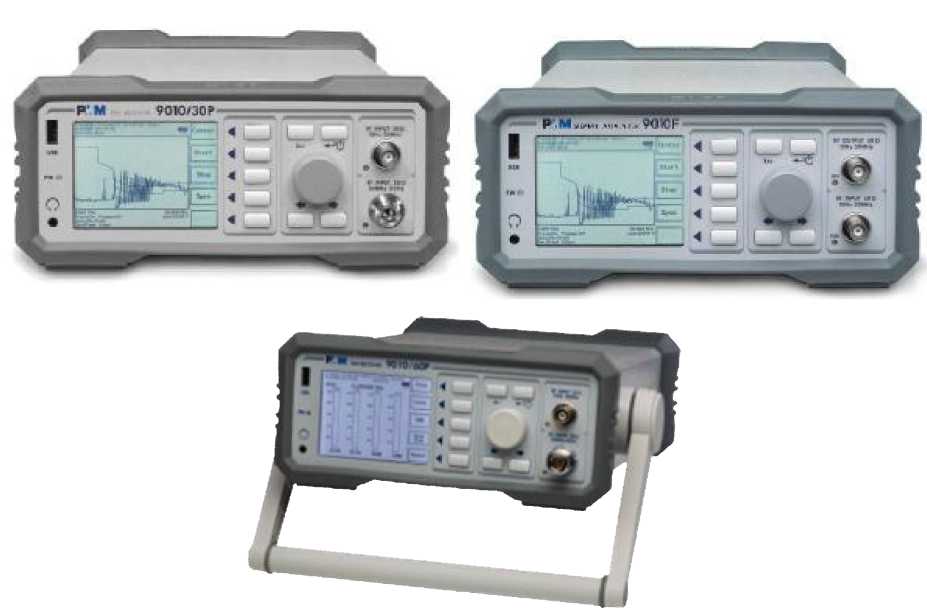

Рисунок 1б - Общий вид приемника РММ 9010/30Р (слева) и РММ 9010F (справа), РММ 9010/60Р (в центре)

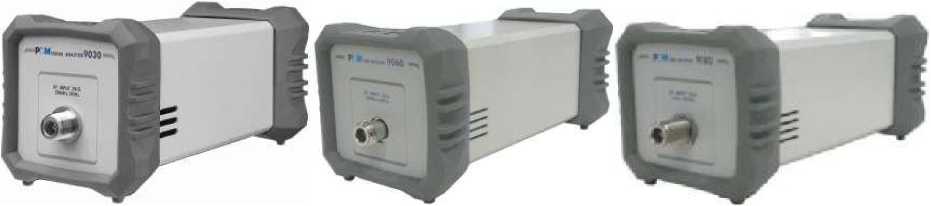

Рисунок 1в - Общий вид модулей расширения PMM 9030 (слева), PMM 9060 (центр), PMM 9180 (справа)
места нанесения
места нанесения
наклейки
знака поверки
места
пломбировки

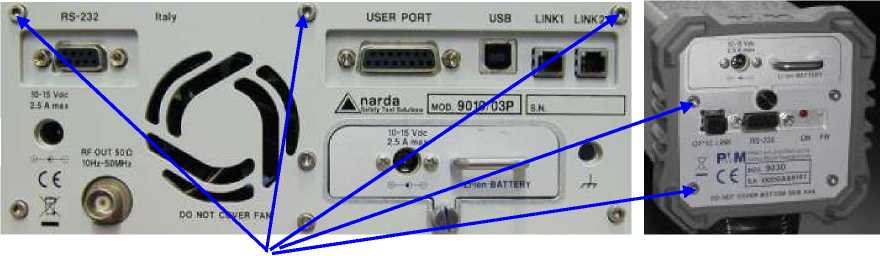

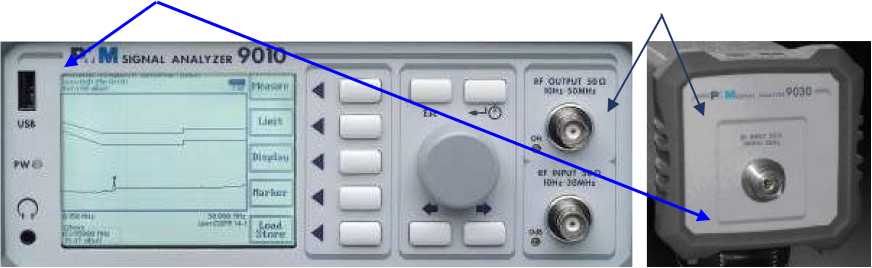

Рисунок 2 - Места пломбировки, нанесения наклейки и знака поверки
Программное обеспечениеКонструкция приемников исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристикиТаблица 1- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, Гц: для базового блока «РММ 9010» |
от 10 до 3М07 |
для базового блока «РММ 9010F» |
от 10 до 3М07 |
для базового блока «РММ 9010/03Р» |
от 10 до 3-108 |
для базового блока «РММ 9010/30Р» |
от 10 до 3М09 |
для базового блока «РММ 9010/60Р» |
от 10 до 6М09 |
для модуля расширения «РММ 9030» |
от 3М07 до 3М09 |
для модуля расширения «РММ 9060» |
от 3М07 до 6М09 |
для модуля расширения «РММ 9180» |
от 6-109 до 18М09 |
Пределы допускаемой погрешности измерений уровня напряжения гармонического колебания при соотношении сигнал/шум на входе приемника более 20 дБ, дБ: для базового блока «РММ 9010» |
±1,0 |
для базового блока «РММ 9010F» |
±1,0 |
для базового блока «РММ 9010/03Р» |
±1,0 |
для базового блока «РММ 9010/30Р» |
±1,0 (f* £ 1 ГГц), |
для базового блока «РММ 9010/60Р» |
±1,5 (f >1 ГГц) ±1,0 (f£ 1 ГГц), |
для модулей расширения |
±1,5 (1 < f £3 ГГц), ±2,0 (f > 3 ГГц) ±2,0 |
КСВН входа для базового блока, не более: при входном аттенюаторе 10 дБ - в диапазоне частот до 1 ГГц включ. |
1,2 |
- в диапазоне частот св. 1 ГГц |
2,0 |
при входном аттенюаторе 0 дБ - в диапазоне частот до 1 ГГц для «РММ 9010», «РММ 9010F», |
2,0 |
«РММ 9010/60Р» |
Продолжение таблицы 1
Наименование характеристики |
Значение |
для «РММ 9010/03Р», «РММ 9010/30Р» |
1,2 |
- в диапазоне частот св. 1 ГГц для «РММ 9010/60Р» |
3,0 |
для «РММ 9010/30Р» |
2,0 |
Средний уровень собственных шумов с включенным предусилителем и усредняющим (AV) детектором, не более, дБмкВ: | |
при ширине полосы пропускания 200 Гц | |
для базового блока «РММ 9010» |
- 15 (9 £ f £ 150 кГц) |
для базового блока «РММ 9010F» |
- 30 (9 £ f £ 150 кГц) |
при ширине полосы пропускания 9 кГц | |
для базового блока «РММ 9010» |
- 10 (f > 150 кГц) |
для базового блока «РММ 9010F» |
- 14 (f > 150 кГц) |
при ширине полосы пропускания 10 кГц | |
для модуля расширения «РММ 9180» |
- 17 (6 £ f £ 18 ГГц) |
при ширине полосы пропускания 120 кГц | |
для базового блока «РММ 9010/03Р» |
- 4 (f > 30 МГц) |
для базового блока «РММ 9010/30Р» |
- 4 (f >30 МГц) |
для базового блока «РММ 9010/60Р» |
|
для модуля расширения «РММ 9030» |
- 5 (30 £ f £300 МГц) |
для модуля расширения «РММ 9060» |
- 11 (30 £ f £ 300 МГц) |
Максимальное значение измеряемого уровня напряжения гармонического колебания, не менее, дБмкВ (для всех модификаций) |
137 |
Пределы допускаемой погрешности измерений частоты гармонического колебания: | |
в диапазоне частот до f £ 30 МГц |
±1М0-6 |
- для базовых блоков всех модификаций | |
в диапазоне частот свыше f > 30 МГц | |
- для базовых блоков «РММ 9010/03Р», |
±2М0-6 |
«РММ 9010/30Р», «РММ 9010/60Р» | |
- для модулей расширения |
±2М0-6 |
Ширина полосы пропускания фильтров по уровню Х | |
относительно максимального | |
значения, кГц: | |
по уровню Х = - 3 дБ | |
для «РММ 9010», «РММ 9010F» |
3; 10; 30; 100; 300 |
по уровню Х = - 6 дБ | |
для «РММ 9010/03Р», «РММ 9010/30Р», «РММ |
3; 10; 30; 100; 300; 1000 |
9010/60Р» | |
Диапазон частот встроенного генератора, Гц (для базовых блоков «РММ 9010», «РММ 9010F») |
от 10 до 5М07 |
Диапазон изменений уровня гармонического напряжения встроенного генератора, дБмкВ (для базовых блоков «РММ 9010», «РММ 9010F») |
от 60 до 90 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой погрешности установки уровня гармонического напряжения встроенного генератора, дБ (для всех базовых блоков в диапазоне частот до 30 МГц) |
±0,5 |
* где f - частота настройки приемника. |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длина х ширина х высота), мм, не более:
|
335 х 235 х 105 235 х 105 х 105 |
Масса, кг, не более:
|
4,95 2,2 |
Условия эксплуатации:
|
от +15 до +25 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус приемника методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приемникам измерительным Narda серии РММ 9010 с модулями расширения
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Поверка
Поверкаосуществляется по документу МП 77269-20 «Инструкция. Приемники измерительные Narda серии РММ 9010 с модулями расширения фирмы «Narda Safety Test Solutions S.r.l.», Италия. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 30.05.2019.
Основные средства поверки:
-
- генератор сигналов СВЧ R&S SMR40 (регистрационный номер в Федеральном информационной фонде (рег. №) 35617-07);
-
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85);
-
- частотомер электронно-счетный Ч3-66 (рег. № 9273-85);
-
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06);
-
- анализатор спектра E4440A (рег. № 56128-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на корпус приемника методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма «Narda Safety Test Solutions S.r.l.», Италия
Адрес: Via Benessea, 29/B - 17035 Cisano sul Neva (Savona), Italy Телефон/факс: +39 0182 58641/+39 0182 586400
E-mail: http://www.narda-sts.it
Заявитель
Общество с ограниченной ответственностью НТЦ «ПРИБОР» (ООО НТЦ «ПРИБОР») ИНН 5029128330
Адрес: 141006, Московская обл., г. Мытищи, Шараповский проезд, в. 2, стр. 3, офис 288 Телефон/факс: +7 (495) 721-01-73, +7 (495) 767-47-69
E-mail: info@newpribor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научныйметрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13 Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Принцип работы приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники построены по супергетеродинной схеме. Для увеличения диапазона частот приемников используют модули расширения, представляющие собой понижающие преобразователи частоты (конверторы), также реализованные по супергетеродинной схеме.
Конструктивно приемники и модули расширения исполнены в виде моноблока. Управление работой приемников осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели приемников, так и дистанционно через интерфейсы USB 2.0; RS-232; высокоскоростной оптический канал; Bluetooth (опция); IEEE-488 (GPIB; опция).
Приемники выпускаются в следующих модификациях базовых блоков (отличающихся диапазоном рабочих частот): PMM 9010, 9010F, 9010/03P, 9010/30P, 9010/60P c модулями расширения PMM 9030, 9060, 9180.
Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в виде гистограмм уровней сигнала (режим измерительного приемника), либо в виде спектра сигнала (режим анализатора спектра).
Приемники на основе базовых блоков обеспечивают автоматизированные измерения в диапазонах частот от 10 Гц до 30 МГц (РММ 9010, РММ 9010F), от 30 до 300 МГц (РММ 9010/03Р), от 30 до 3000 МГц (РММ 9010/30Р), от 30 до 6000 МГц (РММ 9010/60Р), а модули расширения - от 30 до 3000 МГц (РММ 9030), от 30 до 6000 МГц (РММ 9060), от 6 до 18 ГГц (РММ 9180).
Общий вид базовых блоков приемников приведен на рисунках 1а, 1б, 1в.
Места пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 2.

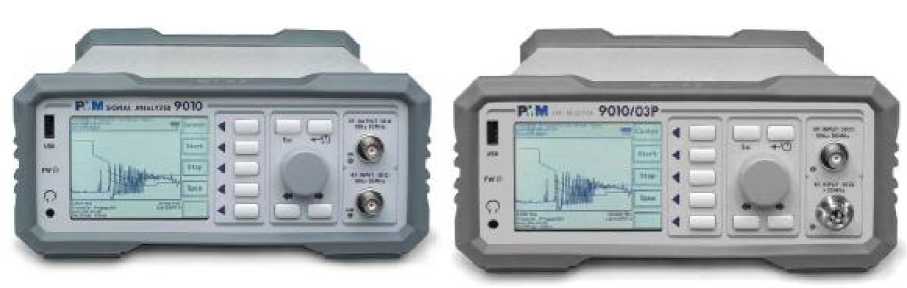

Рисунок 1а - Общий вид приемника РММ 9010 (слева) и РММ 9010/03Р (справа)
