Номер по Госреестру СИ: 66959-17
66959-17 Преобразователи давления измерительные
(EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E)
Назначение средства измерений:
Преобразователи давления измерительные серии EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530E (далее - преобразователи), предназначены для непрерывного измерения и преобразования значения измеряемого параметра - избыточного давления, абсолютного давления, разности давлений и уровня, определяемого по разности давления, нейтральных и агрессивных газообразных и жидких сред, а также пара в унифицированный электрический выходной сигнал постоянного тока или напряжения и в цифровой сигнал для передачи по протоколу HART.
Внешний вид.

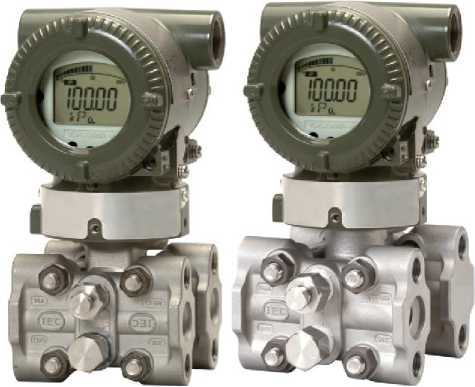

Преобразователи давления измерительные
Рисунок № 1
Внешний вид.

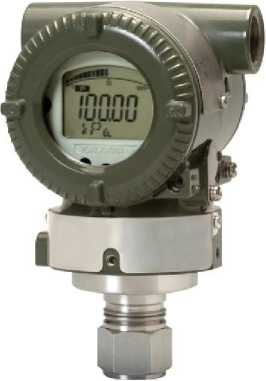

Преобразователи давления измерительные
Рисунок № 2
Внешний вид.

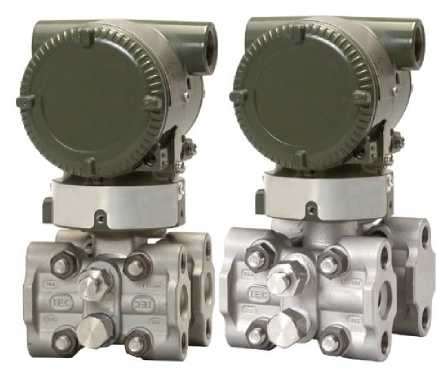

Преобразователи давления измерительные
Рисунок № 3
Внешний вид.

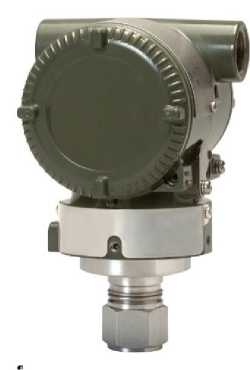

Преобразователи давления измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.03.2027
Номер записи - 158463
ID в реестре СИ - 380863
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EJA-110E, EJA 530Е, EJA 530E JBS, EJA 530E, EJA 530A, EJA 430E, EJA 110Е, EJA 110E, EJA 110 E, EJA, EJ*, мод. EJA530E, EJ* мод. EJX630A, EJ* мод. EJX530A, EJ* мод. EJX510A, EJ* мод. EJX430A, EGA530E, 110Е, 110E, . EJA110E,
Производитель
Изготовитель - ООО "Иокогава Электрик СНГ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3285
Выдано извещений - 4
Кол-во периодических поверок - 987
Кол-во средств измерений - 1245
Кол-во владельцев - 72
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2083 дн.
Приказы РСТ, где упоминается данный тип СИ
№588 от 2017.03.21 Об утверждении типов средств измерений
№1995 от 2020.12.02 О внесении изменений в описание типа на Систему измерений количества и показателей качества нефти Западно-Усть- Балыкского месторождения ОАО "Славнефть-Мегионнефтегаз" СИКН № 1502
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№2701 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений 66020-16, 80911-21, 82318-21
№2830 от 2021.12.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
№3089 от 2021.12.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1091 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1670 от 2023.08.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№2293 от 2023.11.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Преобразователи давления измерительные (EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66959-17 Преобразователи давления измерительные (EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E) ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
32854-13 Датчики давления (Метран-150) АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
66959-17 Преобразователи давления измерительные (EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E) ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64907-16 |
Система измерительная противоаварийной защиты Южно-Приобского газоперерабатывающего завода, Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
66959-17 21.03.2027 |
Преобразователи давления измерительные, EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
5 лет |
|
67132-17 03.04.2022 |
Комплексы измерительно-вычислительные, Yokogawa Centum VP NIO ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
67133-17 03.04.2022 |
Комплексы измерительно-вычислительные, Yokogawa ProSafe-RS NIO ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
68335-17 |
Система измерительная АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
71048-18 |
Система автоматизированная измерительная на "Южно-Балыкский ГПЗ" - филиале АО "СибурТюменьГаз", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
71621-18 |
Система измерительная АСУТП товарно-сырьевого парка, наливной эстакады нафты и вакуумного газойля комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
73952-19 |
Система автоматизированная коммерческого учета нефтепродуктов КГПТО ОАО "ТАИФ-НК", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
76220-19 |
Система измерений количества и параметров топливного газа на узле коммерческого учета топливного газа УКУТГ ООО "СИБУР Тобольск", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
76219-19 |
Система измерений количества и параметров чистого водорода на узле коммерческого учета чистого водорода УКУЧВ ООО "СИБУР Тобольск", Нет данных ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
77771-20 |
Система измерений количества газа - этилена с АО "АЗП" на АО "АЗКиОС", ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
77769-20 |
Система измерений количества нефтепродукта - мазута топочного с АО "АНХК" в АО "АЗП", ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
77768-20 |
Система измерений количества водородосодержащего газа с химзавода АО "АНХК" в АО "АЗП", ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
77767-20 |
Система измерений количества нефтепродукта - фракции С9 с АО "АЗП" на АО "АНХК", ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
78037-20 |
Система автоматизированная измерений массы при наливе серной кислоты в железнодорожные цистерны АО "АНХК", ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Датчики давления (Метран-75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 20 | 0 | 20 | 0 | 16 | 0 | 16 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 98 | 0 | 90 | 0 | 98 | 0 | 90 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 129 | 5 | 17 | 110 | 0 | 129 | 17 | 110 | ||
| ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 376 | 298 | 0 | 0 | 294 | 294 | 0 | ||
| ООО "СМЦ" (RA.RU.312796) | 656 | 655 | 1 | 0 | 655 | 655 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 474 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| Пермское районное нефтепроводное управление (RA.RU.311533) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 7 | 1 | 6 | 0 | 5 | 1 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИМЦ" (RA.RU.311684) | 18 | 9 | 18 | 0 | 0 | 18 | 18 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 29 | 1 | 0 | 29 | 0 | 29 | 0 | 29 | |
| ООО "АСУМС" (RA.RU.312418) | 15 | 0 | 15 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 196 | 195 | 1 | 0 | 196 | 195 | 1 | |||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 80 | 11 | 0 | 74 | 2 | 63 | 0 | 63 | ||
| ПАО "МЕТАФРАКС" (RA.RU.312022) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 14 | 0 | 0 | 0 | 14 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 18 | 13 | 18 | 0 | 0 | 18 | 18 | 0 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 41 | 0 | 41 | 0 | 41 | 0 | 41 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "МОНДИ СЛПК" (RA.RU.311604) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 64 | 0 | 1 | 0 | 64 | 0 | 1 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 10 | 9 | 0 | 0 | 10 | 9 | 0 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 52 | 1 | 0 | 52 | 1 | 52 | 0 | 52 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ООО "Корпорация ИМС" (RA.RU.310495) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 3 | 0 | 0 | 0 | 3 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО "ИНТАС-КОМПАНИ" (RA.RU.312732) | 36 | 1 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| АО "СИБИАЦ" (RA.RU.312127) | 14 | 0 | 14 | 0 | 8 | 0 | 8 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 16 | 0 | 16 | 0 | 1 | 0 | 1 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФИЛИАЛ "АЗОТ" АКЦИОНЕРНОГО ОБЩЕСТВА "ОБЪЕДИНЕННАЯ ХИМИЧЕСКАЯ КОМПАНИЯ "УРАЛХИМ" В ГОРОДЕ Б (RA.RU.310655) | 17 | 0 | 17 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 7 | 0 | 6 | 0 | 2 | 0 | 1 | |||
| Ромашкинское районное нефтепроводное управление (RA.RU.312820) | 15 | 0 | 15 | 0 | 0 | 0 | 0 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр-Стандарт" (RA.RU.312162) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 35 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Автоматизация" (RA.RU.310588) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 106 | 6 | 0 | 106 | 0 | 106 | 0 | 106 | |
| ООО «Тюмень Прибор» (RA.RU.313424) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 85 | 20 | 0 | 85 | 0 | 40 | 0 | 40 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 192 | 192 | 0 | 0 | 112 | 112 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| КАО "АЗОТ" (RA.RU.312410) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНК" (RA.RU.312798) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 27 | 2 | 0 | 27 | 0 | 27 | 0 | 27 | |
| АО "СХК" (0161) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ОТРАДНЕНСКИЙ ГПЗ" (РОСС RU.0001.310432) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "АПЛИСЕНС" (RA.RU.312062) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АРКТИК СПГ 2" (RA.RU.314513) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Датчики давления (Метран-75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3108 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2300 | 3108 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
3606 | 3108 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2855 | 3108 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1980 | 3108 |
Программное обеспечение
Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формировании выходных сигналов, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор программного обеспечения |
не используется |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным серии EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530EГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
ТУ 4212-001-45930376-2016 Преобразователи давления измерительные серии EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530E. Технические условия.
Поверка
Поверкаосуществляется по документу МП 207.1-031-2016 «Преобразователи давления измерительные серии EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530E. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.12.2016 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5; Воздух-6,3 (Регистрационный № 10610-00).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(Регистрационный № 52489-13).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
ИНН 7703152232
Адрес: 129090, Россия, г. Москва, Грохольский пер., д.13, строение 2
Телефон: +7 (495) 737-78-68/71, факс: +7 (495) 737-78-69; E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
В преобразователях давления измерительных серии EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530E используется резонансно-частотный принцип преобразования давления с помощью чувствительного элемента (ЧЭ), выполненного на базе монокристалла кремния. Давление измеряемой среды воздействует на защитную мембрану сенсорного узла, и через жидкость передается на ЧЭ, находящийся внутри сенсорного узла. Встроенный в преобразователь электронный блок на основе микропроцессора обрабатывает и преобразовывает в соответствии с заданными установками полученный от ЧЭ частотный сигнал в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (код спецификации выходного сигнала -J) или напряжения от 1 до 5 В (код спецификации выходного сигнала -Q) (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).
Преобразователи состоят из двух основных частей: оболочки усилителя-преобразователя и сенсорного узла. Оболочка усилителя-преобразователя имеет два отделения: вводное отделение, в котором установлена панель контактных зажимов, и отделение электронного блока усилителя-преобразователя. Усилитель-преобразователь имеет четыре платы: плата клеммников, плата процессора, плата управления и плата дисплея (при его наличии). Отделения оснащены резьбовыми крышками. Крышка отделения электронного блока может быть сплошной (глухой) или со стеклом, когда преобразователь оснащен встроенным дисплеем. Для установки кабельных вводов в оболочке усилителя-преобразователя предусмотрены два резьбовых отверстия. Сенсорный узел крепится к оболочке усилителя-преобразователя с помощью двух специальных установочных винтов. Сенсорный узел имеет герметичную сварную конструкцию. Весь внутренний свободный объем сенсорного узла заполнен нейтральной жидкостью.
Преобразователи изготавливаются в общепромышленном и взрывозащищённом исполнении.
Преобразователи имеют следующие модели и исполнения, различающиеся по виду измеряемого давления, по типу аналогового выходного сигнала и по диапазонам измерений, приведенным в таблице 2:
-
- EJA110E предназначены для измерений давления и разности давлений (исполнения с измерительной ячейкой типа: F; L; M; H; V);
-
- EJA430E предназначены для измерений избыточного давления (исполнения с измерительной ячейкой типа: H; A; B);
-
- EJA510E предназначены для измерений абсолютного давления (исполнения с измерительной ячейкой типа: A; B; C; D);
-
- EJA530E предназначены для измерений избыточного давления (исполнения с измерительной ячейкой типа: A; B; C; D).
Фотографии общего вида преобразователей представлены на рисунках 1-4.
Рисунок 2 - Общий вид преобразователей давления измерительных EJA-E моделей EJA510E, EJA530E (исполнение с ЖКИ)
Рисунок 1 - Общий вид преобразователей давления измерительных EJA-E моделей EJA110E и EJA430E (исполнение с ЖКИ)
Рисунок 3 - Общий вид преобразователей давления измерительных EJA-E моделей EJA110E и EJA430E (исполнение без ЖКИ)
Рисунок 4 - Общий вид преобразователей давления измерительных EJA-E моделей EJA510E, EJA530E (исполнение без ЖКИ)
Пломбирование преобразователей не предусмотрено.
Комплектность преобразователей представлена в таблице 6.
Таблица 6
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления измерительный серии EJA-E |
- |
1 шт. |
Модель и исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
|
Методика поверки |
МП 207.1-031-2016 |
1 экз. |
Допускается поставлять 1 экз. на партию преобразователей |
|
HART-коммуникатор |
- |
1 шт. |
По дополнительному заказу |
|
Программное обеспечение |
«FieldMate» |
1 шт. |
По дополнительному заказу |
|
Руководство по эксплуатации |
4212.00.001.2016 РЭ |
1 экз. |
На русском языке |
Таблица 2 - Диапазоны измерений
|
Код диапазона измерений |
Максимальный верхний предел измерений, Pmax |
Минимальный нижний предел измерений |
Минимальный интервал измерений(1), Pmin |
Максимальный коэффициент перенастройки(2) |
|
- измерение разности давлений (модель EJA110E) | ||||
|
F |
5 кПа |
-5 кПа |
0,5 кПа |
10 |
|
L |
10 кПа |
-10 кПа |
0,5 кПа |
20 |
|
M |
100 кПа |
-100 кПа |
1 кПа |
100 |
|
H |
500 кПа |
-500 кПа |
5 кПа |
100 |
|
V |
14 МПа |
-0,5 МПа |
0,14 МПа |
100 |
|
- измерение статического давления (модель EJA110E' | ||||
|
F, L, M, H, V |
16 МПа |
0 МПа |
0,5 МПа |
32 |
|
F, L, M, H, V(3) |
25 МПа |
0 МПа |
0,5 МПа |
50 |
|
- измерение избыточного давления (модель EJA430E) | ||||
|
H |
500 кПа |
-100 кПа |
5 кПа |
100 |
|
A |
3,5 МПа |
-0,1 МПа |
0,03 МПа |
116,7 |
|
B |
16 МПа |
-0,1 МПа |
0,14 МПа |
114,3 |
|
- измерение абсолютного давления (модель EJA510E) | ||||
|
A |
200 кПа |
0 кПа |
10 кПа |
20 |
|
B |
2 МПа |
0 МПа |
0,1 МПа |
20 |
|
C |
10 МПа |
0 МПа |
0,5 МПа |
20 |
|
D |
50 МПа |
-0,1 МПа |
5 МПа |
10 |
|
D(3) |
70 МПа |
-0,1 МПа |
5 МПа |
14 |
|
- измерение избыточного давления (модель EJA530E) | ||||
|
A |
200 кПа |
-100 кПа |
10 кПа |
20 |
|
B |
2 МПа |
-0,1 МПа |
0,1 МПа |
20 |
|
C |
10 МПа |
-0,1 МПа |
0,5 МПа |
20 |
|
D |
50 МПа |
-0,1 МПа |
5 МПа |
10 |
|
D(3) |
70 МПа |
-0,1 МПа |
5 МПа |
14 |
|
Примечания
В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pmin.
| ||||
Таблица 3 - Пределы допускаемой основной приведенной погрешности
|
Код диапазона измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений (в зависимости от настроенного диапазона измерений (P))(1) | |
|
- измерение разности давлений (модель EJA110E) | ||
|
F |
при P>2 кПа |
±0,055; ±0,2; ±0,5 |
|
при P<2 кПа |
±(0,005+0,02<Pmax/P) | |
|
L |
при Р>3 кПа |
±0,25; ±0,5 |
|
при P<3 кПа |
±(0,17+0,08<Pmax/P) | |
|
M |
при Р>5 кПа |
±0,055; ±0,2; ±0,5 |
|
при P<5 кПа |
±(0,005+0,0025-Pmax/P) | |
|
M(2) |
при Р>5 кПа |
±0,04 |
|
при P<5 кПа |
±(0,002+0,0019-Pmax/P) | |
|
H |
при Р>100 кПа |
±0,055; ±0,2; ±0,5 |
|
при P<100 кПа |
±(0,005+0,01-Pmax/P) | |
|
H(2) |
при Р>70 кПа |
±0,04 |
|
при P<70 кПа |
±(0,005+0,0049-Pmax/P) | |
|
V |
при Р>1,4 МПа |
±0,055; ±0,2; ±0,5 |
|
при Р<1,4 МПа |
±(0,005+0,005<Pmax/P) | |
|
V(2) |
при Р>500 кПа |
±0,04 |
|
при P<500 кПа |
±(0,005+0,0013-Pmax/P) | |
|
- измерение статического давления (модель EJA110E) | ||
|
F, L, M, H, V |
при Р>1 МПа |
±0,5 |
|
при Р<1 МПа |
±0,5-1 МПа/Р | |
|
- измерение избыточного давления (модель EJA430E) | ||
|
H |
при Р>70 кПа |
±0,055; ±0,2; ±0,5 |
|
при P<70 кПа |
±(0,01+0,0063-Pmax/P) | |
|
H(2) |
при Р>70 кПа |
±0,04 |
|
при P<70 кПа |
±(0,005+0,0049-Pmax/P) | |
|
A |
при Р>0,35 МПа |
±0,055; ±0,2; ±0,5 |
|
при P<0,35 МПа |
±(0,01+0,0045-Pmax/P) | |
|
a(2) |
при Р>0,35 МПа |
±0,04 |
|
при P<0,35 МПа |
±(0,005+0,0035-Pmax/P) | |
|
B |
при Р>1,6 МПа |
±0,055; ±0,2; ±0,5 |
|
при Р<1,6 МПа |
±(0,01+0,0045-Pmax/P) | |
|
B(2) |
при Р>1,6 МПа |
±0,04 |
|
при Р<1,6 МПа |
±(0,005+0,0035-Pmax/P) | |
|
- измерение абсолютного давления (модель EJA510E) и избыточного давления (модель EJA530E) | ||
|
A |
при Р>20 кПа |
±0,055; ±0,2; ±0,5 |
|
при P<20 кПа |
±(0,0055-Pmax/P) | |
|
a(2) |
при Р>20 кПа |
±0,04 |
|
при P<20 кПа |
±(0,004Tmax/P) | |
|
B |
при Р>0,2 МПа |
±0,055; ±0,2; ±0,5 |
|
при P<0,2 МПа |
±(0,0055-Pmax/P) | |
|
B(2) |
при Р>0,2 МПа |
±0,04 |
|
при P<0,2 МПа |
±(0,005+0,0035-Pmax/P) | |
|
C |
при Р>1 МПа |
±0,055; ±0,2; ±0,5 |
|
при Р<1 МПа |
±(0,0055-Pmax/P) | |
|
Код диапазона измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений (в зависимости от настроенного диапазона измерений (P))(1) | |
|
C(2) |
при P>1 МПа |
±0,04 |
|
при P<1 МПа |
±(0,005+0,0035-Pmax/P) | |
|
D |
при P>8 МПа |
±0,055; ±0,2; ±0,5 |
|
при P<8 МПа |
±(0,0088-50 МПа/P) | |
|
d(2) |
при P>8 МПа |
±0,04 |
|
при P<8 МПа |
±(0,0064-50 МПа/P) | |
|
Примечания
| ||
Таблица 4 - Пределы допускаемой дополнительной погрешности
|
Код диапазона измерений |
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды от нормальных условий, МПа (кПа)(1) на каждые 28 °С изменения |
Пределы допускаемой дополнительной приведенной погрешности при изменении статического давления на каждые 6,9 МПа, % от настроенного диапазона измерений |
|
- измерение разности давлений (модель EJA110E) | ||
|
F |
±(0,0008-P+0,0018-Pmax) |
±0,1 |
|
L |
±(0,0036-P+0,0081-Pmax) |
±0,1 |
|
M |
±(0,0007-P+0,0002-Pmax) |
±0,1 |
|
H |
±(0,0007-P+0,00015-Pmax) |
±0,1 |
|
V |
±(0,0007-P+0,0003 -Pmax) |
±0,1 |
|
- измерение избыточного давления (модель EJA430E) | ||
|
H |
±(0,00083 -P+0,0002-Pmax) |
- |
|
A |
±(0,00083 -P+0,00014-Pmax) |
- |
|
B |
±(0,00083 -P+0,00014-Pmax) |
- |
|
- измерение абсолютного давления (модель EJA510E) и избыточного давления (модель EJA530E) | ||
|
A |
±(0,0015-P+0,0015-Pmax) |
- |
|
B |
±(0,0015-P+0,0015-Pmax) |
- |
|
C |
±(0,0015-P+0,0015-Pmax) |
- |
|
D |
±(0,0015-P+0,0015-50 МПа) |
- |
|
Примечание - (1) Размерность в зависимости от модели преобразователя и кода диапазона измерений | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА |
от 4 до 20 |
|
- аналоговый сигнал напряжения постоянного тока, В |
от 1 до 5 |
|
- цифровой сигнал |
HART |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 42 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающей среды, °С - для преобразователей без ЖК-дисплея |
от -60 до +85 |
|
- для преобразователей с ЖК-дисплеем |
от -30 до +80 |
|
Относительная влажность окружающей среды, % |
до 100 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23 |
|
Температура рабочей среды, °С |
от -40 до +120 |
|
Габаритные размеры преобразователя, длинахширинахвысота, мм, не более: - для преобразователей модели EJA110E |
125х128х219 |
|
- для преобразователей модели EJA430E |
125x110x219 |
|
- для преобразователей моделей EJA510E и EJA530E |
95x110x165 |
|
Масса в зависимости от конструктивного исполнения, кг: - для преобразователей модели EJA110E |
от 2,8 до 5,2 |
|
- для преобразователей модели EJA430E |
от 2,8 до 5,3 |
|
- для преобразователей моделей EJA510E и EJA530E |
от 1,2 до 4,1 |
|
Средняя наработка до отказа, ч, не менее |
160 000 |
|
Средний срок службы, лет, не менее |
20 |
Примечание - Метрологические характеристики действительны в течение интервала между поверками, указанного в свидетельстве об утверждении типа, при условии соблюдения правил эксплуатации, включая периодическую корректировку нулевого значения.
