О внесении изменений в описание типа на систему измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ПАО «СН-МНГ» от 9 декабря 2019 г. № СН-04-1677 и № CH-04-1678 приказываю:

• 1. Утвердить новую редакцию описания типа на систему измерений

количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН №  1502,

зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 66020-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 66020-16 «ГСИ. Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502. Методика поверки» с изменением № 1, утвержденному ФГУП «Тюменский ЦСМ» от 9 декабря 2019 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  4. Контроль за исполнением настоящего приказа оставляю Т^собой.

  ¹                             Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федерального агентства по техническому регулироаанию и метрологии

Сертификат: 01C95C9A007CACB9B24BS327C21BB4CE93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\____________________________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1995

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

• 1) Блок измерительных линий (БИЛ), предназначеный для непрерывного измерения массового расхода нефти.

• 2) Блок измерений показателей качества нефти (БИК), предназначеный для непрерывного автоматического измерения показателей качества нефти.

• 3) Система обработки информации (СОИ), предназначеная для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

СИКН обеспечивают выполнение следующих функций:

• -  измерение в автоматическом режиме:

• 1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК и ТПУ;

• 4) температуры в БИЛ, БИК и ТПУ;

• 5) плотности нефти.

• -  расчет в автоматическом режиме:

• 1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 3) средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

• -  автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

• -  световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

• -  передача измеряемых и расчетных параметров.

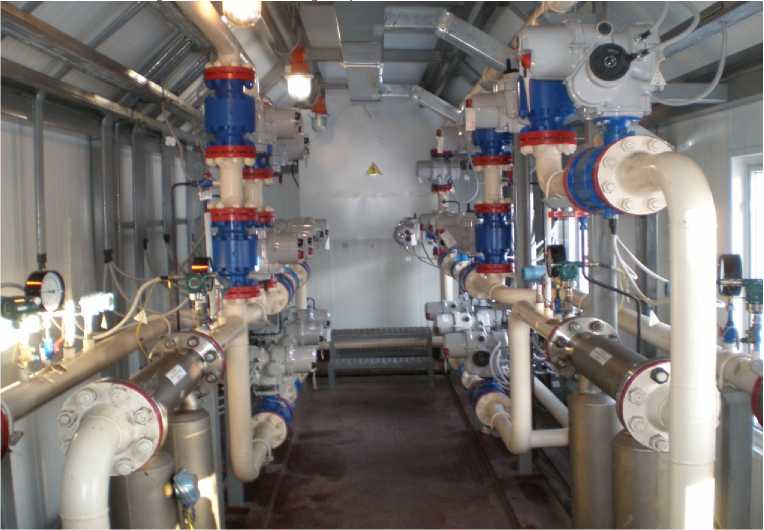

Общий вид СИКН представлен на рисунке 1

Рисунок 1 - Общий вид СИКН

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Поверка осуществляется по документу МП 66020-16 «ГСИ Система измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502. Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 09.12.2019 г.

Основные средства поверки:

Поверочная установка с диапазоном воспроизведения значений объемного расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502.

«Инструкция. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 1502 Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз». регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.34818.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Телефон: (3452) 388-720

Факс: (3452) 388-727

E-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
