Номер по Госреестру СИ: 66806-17
66806-17 Спектрометры рентгенофлуоресцентные энергодисперсионные
(Epsilon 3)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные Epsilon 3 (далее по тексту -спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2022
Номер записи - 158298
ID в реестре СИ - 380698
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Epsilon 3,
Производитель
Изготовитель - Фирма "PANalytical B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PANalytical B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15682-05 01.10.2010 |
Спектрометры рентгенофлуоресцентные, Venus Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
15682-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Venus 200 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
18110-04 01.01.2010 |
Спектрометры рентгенофлуоресцентные, MiniPal, MiniPal2, MiniMate Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
24776-03 01.05.2008 |
Спектрометры рентгенофлуоресцентные, MagiX Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
27103-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, Axios, Axios Advanced Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
28516-05 01.02.2010 |
Спектрометры рентгенофлуоресцентные, Epsilon 5 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
41801-09 19.01.2020 |
Спектрометры рентгенофлуоресцентные, Axios Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44785-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Axios Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44791-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, MiniPal4, MiniPal4 Rh, MiniPal Pharma Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
46373-11 31.12.2020 |
Дифрактометры рентгеновские, Empyrean Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
47144-11 05.07.2016 |
Спектрометры рентгенофлуоресцентные, Epsilon 3 и Epsilon 3XL Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
53098-13 02.04.2018 |
Дифрактометры рентгеновские, X’Pert и CubiX Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
61361-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные, Axios 1 kW Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
61374-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 1 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
63816-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные, Zetium Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
66806-17 01.03.2022 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 3 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 1 | 1 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7455 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7632 | 7455 |
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением Epsilon 3, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epsilon 3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2* |
|
Цифровой идентификатор ПО |
- |
|
Примечание: *версия ПО может иметь дополнительные буквенные или цифровые суффиксы после 1.2. | |
Все ПО является метрологически значимым и выполняет следующие функции:
§ управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемого компонента;
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным способом на руководство по эксплуатации и на заднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным Epsilon 3Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2072-2016 «Спектрометры рентгенофлуоресцентные энергодисперсионные Epsilon 3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 15.12.2016 г.
Основные средства поверки:
стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

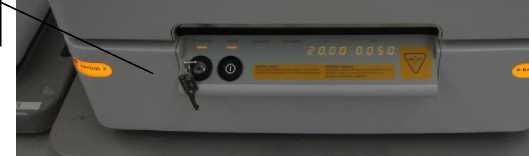

Знак поверки наносится на переднюю панель спектрометров как показано на рисунке 1 или на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование спектрометров. Оба исполнения спектрометров имеют одинаковый внешний вид. Общий вид спектрометра и место нанесения знака поверки представлены на рисунке 1.___________________________нанесения
знакаповерки
Рисунок 1 - Общий вид спектрометра Epsilon 3Программное обеспечение Спектрометры оснащены автономным программным обеспечением Epsilon 3, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epsilon 3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2* |
|
Цифровой идентификатор ПО |
- |
|
Примечание: *версия ПО может иметь дополнительные буквенные или цифровые суффиксы после 1.2. | |
§ управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемого компонента;
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
|
Диапазон определяемых элементов |
от F(9) до U(92) |
|
Энергетическое разрешение (на линии 5,9 кэВ и при скорости счета 1000 имп/с), эВ, не более |
135 |
|
Чувствительность (на линии Ка меди), (имп/с)/%, не менее |
10 |
|
Относительное СКО выходного сигнала (по скорости счета на линии Ка меди ), %, не более |
3,0 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220-22 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Г абаритные размеры с закрытой верхней крышкой (ДхШхВ), мм, не более |
530x510x270 |
|
Масса, кг, не более |
47 |
|
Условия эксплуатации: о
|
от +15 до +30 80 от 84 до 106,7 |
Комплектность средства измерений Таблица 3 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Спектрометр рентгенофлуоресцентный энергодисперсионный Epsilon 3 |
- |
1 |
|
Программное обеспечение на компакт-диске |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-242-2072-2016 |
1 |
Основные средства поверки:
стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на переднюю панель спектрометров как показано на рисунке 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным Epsilon 3 Техническая документация фирмы-изготовителя.
Фирма «PANalytical B.V.», Нидерланды
Адрес: Lelyweg 1, 7602 ЕА Almelo, The Netherlands
Тел.: +31 546 534 444
Факс: +31 546 534 598
www.panalytical.com; info@panalytical.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс»(ООО «Спектрис Си-Ай-Эс»)
ИНН 7713751193
119048, Москва, ул.Усачёва , дом 35, стр.1
Тел.: +7 (495) 933 52 14
Факс: +7 (495) 933 52 14
www.panalytical.com; nataliya.prokhorova@panalytical.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01,факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрометров основан на энергодисперсионном
рентгенофлуоресцентном методе. Возбужденное в образце вторичное излучение регистрируется энергодисперсионным каналом, который включает в себя приемник излучения и многоканальный амплитудный анализатор.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка с набором первичных фильтров. В качестве приемника используется кремниевый дрейфовый детектор (SDD-детектор), охлаждаемый термоэлектрическим холодильником. Для анализа легких элементов спектрометры снабжены системой гелиевой продувки камеры для образцов.
Конструктивно спектрометры выполнены в виде настольного прибора и управляются от внешнего компьютера, работающим под управлением операционной системы Windows.
Спектрометры выпускаются в 2-х исполнениях: Epsilon 3XL и Epsilon 3XLE. Исполнение Epsilon 3XL оснащается рентгеновской трубкой мощностью мощности 9 Вт (материал анода -родий, серебро, молибден). Исполнение Epsilon 3XLE оснащается рентгеновской трубкой мощностью 15 Вт (материал анода - родий, серебро, молибден, хром). Камера для проб спектрометра оснащена системой продувки инертным газом.
Изготовитель не осуществляет пломбирование спектрометров. Оба исполнения спектрометров имеют одинаковый внешний вид. Общий вид спектрометра и место нанесения знака поверки представлены на рисунке 1.___________________________
нанесения
знака
поверки
Рисунок 1 - Общий вид спектрометра Epsilon 3
Таблица 2 - Метрологические характеристики
|
Диапазон определяемых элементов |
от F(9) до U(92) |
|
Энергетическое разрешение (на линии 5,9 кэВ и при скорости счета 1000 имп/с), эВ, не более |
135 |
|
Чувствительность (на линии Ка меди), (имп/с)/%, не менее |
10 |
|
Относительное СКО выходного сигнала (по скорости счета на линии Ка меди ), %, не более |
3,0 |
Таблица 3 - Основные технические характеристики
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220-22 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Г абаритные размеры с закрытой верхней крышкой (ДхШхВ), мм, не более |
530x510x270 |
|
Масса, кг, не более |
47 |
|
Условия эксплуатации: о
|
от +15 до +30 80 от 84 до 106,7 |
