Номер по Госреестру СИ: 61361-15
61361-15 Спектрометры рентгенофлуоресцентные
(Axios 1 kW)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные Axios 1 kW (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками).

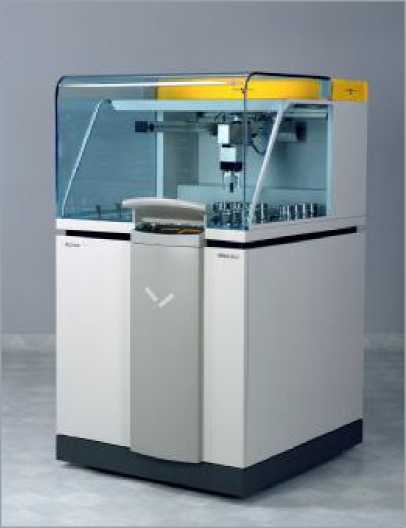

Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 19.08.2021
Номер записи -
ID в реестре СИ - 374757
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТХАв-0188-01, Axios 1 kW,
Производитель
Изготовитель - Фирма "PANalytical B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 437 дн.
Приказы РСТ, где упоминается данный тип СИ
№368 от 2016.03.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Сеймская"
№966 от 2015.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (Axios 1 kW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PANalytical B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15682-05 01.10.2010 |
Спектрометры рентгенофлуоресцентные, Venus Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
15682-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Venus 200 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
18110-04 01.01.2010 |
Спектрометры рентгенофлуоресцентные, MiniPal, MiniPal2, MiniMate Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
24776-03 01.05.2008 |
Спектрометры рентгенофлуоресцентные, MagiX Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
27103-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, Axios, Axios Advanced Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
28516-05 01.02.2010 |
Спектрометры рентгенофлуоресцентные, Epsilon 5 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
41801-09 19.01.2020 |
Спектрометры рентгенофлуоресцентные, Axios Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44785-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Axios Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44791-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, MiniPal4, MiniPal4 Rh, MiniPal Pharma Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
46373-11 31.12.2020 |
Дифрактометры рентгеновские, Empyrean Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
47144-11 05.07.2016 |
Спектрометры рентгенофлуоресцентные, Epsilon 3 и Epsilon 3XL Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
53098-13 02.04.2018 |
Дифрактометры рентгеновские, X’Pert и CubiX Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
61361-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные, Axios 1 kW Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
61374-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 1 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
63816-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные, Zetium Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
66806-17 01.03.2022 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 3 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Спектрометры рентгенофлуоресцентные (Axios 1 kW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные (Axios 1 kW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 9552 |
|
ФБУ Пензенский ЦСМ Пензенская область |
11825 | 9552 |
Программное обеспечение
Спектрометры оснащены автономным ПО «SuperQ», которое управляет работой спектрометра, отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SuperQ |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 А |
|
Цифровой идентификатор ПО |
7D60B5910F7FC6C3207FEF6BC3932FD2 (расчет по алгоритму MD5) |
К метрологически значимой части ПО относится исполняемый файл Sqmanage.exe, который выполняет следующие функции:
управление прибором;
установка режимов работы прибора ; построение калибровочных зависимостей; расчет содержания определяемого компонента; обработка, хранение и передача результатов измерений; проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным способом на руководство по эксплуатации и на заднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в следующем документе «Спектрометры рентгенофлуоресцентные Axios 1 kW. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным Axios 1 kWТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1877-2015 «Спектрометры рентгенофлуоресцентные Ax-ios 1 kW. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.04.2015 г.
Основные средства поверки: стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715).
Изготовитель
фирма «PANalytical B.V.», Нидерланды.Адрес: Lelyweg 1, 7602 ЕА Almelo, The Netherlands.
Тел.: 31 546 534 444.Факс: 31 546 534 598.
www.panalytical.com; info@panalytical.com
Заявитель
ООО «Спектрис Си-Ай-Эс», г. Москва.119048, Москва, ул.Усачёва , дом 35, стр.1.
Тел.: +7 (495) 933 52 14.Факс: +7 (495) 933 52 14.
www.panalytical.com; nataliya.prokhorova@panalytical.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru.
Спектрометры рентгенофлуоресцентные Axios 1 kW, представляют собой стационарные многоцелевые автоматизированные системы, обеспечивающую измерение, обработку и регистрацию выходной информации.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (Umax=60 кВ, Imax=50 мА; материал анода - родий). Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов. В спектрометре установлен 8-ми позиционный сменщик кристалл-монохроматоров. Выбор кристаллов зависит от круга интересующих элементов (от кислорода до урана). В спектрометре по умолчанию установлен проточный пропорциональный детектор, в качестве дополнительной опции возможна установка сцинтилляционного детектора или непроточного ксенонового детектора (в тандеме с проточным пропорциональным) для повышения чувствительности в области от титана до меди. Для анализа жидких проб и
свободных порошков спектрометр может быть снабжен системой гелиевой (азотной) продувки камеры для образцов. Конструктивно спектрометр выполнен в виде напольного прибора с отдельно устанавливаемыми компьютером и принтером. Управление процессом измерения осуществляется от IBM совместимого компьютера.
Рисунок 1 Спектрометр рентгенофлуоресцентный Axios 1 kW
спектрометров приведены в таблице 2.
Таблица 2
|
Диапазон определяемых элементов |
от O(8)Ka до U(92)La |
|
Относительное СКО выходного сигнала (по линии Ка меди, в каналах Cu1 и Cu2)1, %, не более |
1,5 |
|
Чувствительность (по контрольным элементам)1, кимп/с, не менее: | |
|
- канал Си |
450 |
|
- канал Си1 |
200 |
|
- канал Pb |
5,0 |
|
- канал Pb1 |
1,5 |
|
Максимальная скорость счета, имп/с |
3х106 |
|
Оптимальная скорость счета, имп/с |
до 1 х 106 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220+22-зз |
|
Потребляемая мощность, кВ^А, не более |
3,0 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
840x980x1510 |
|
Масса, кг, не более |
550 |
|
Условия эксплуатации: о - диапазон температуры окружающего воздуха, С |
от 15 до 30 |
|
- относительная влажность окружающего воздуха (при t=25 оС), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
