Номер по Госреестру СИ: 66282-16
66282-16 Микроскопы видеоизмерительные
(Venture мод. 2510, 3030, 2510-CNC, 3030-CNC и Venture Plus мод. VP-6460, VP-6490, VP-101040, VP-101540)
Назначение средства измерений:
Микроскопы видеоизмерительные серии Venture модификации 2510, 3030, 2510-CNC, 3030-CNC и серии Venture Plus модификации VP-6460, VP-6490, VP-101040, VP-101540 (далее -микроскопы) предназначены для измерений бесконтактным и контактным методом двухмерных и трехмерных измерений линейных и угловых размеров объектов и их элементов, а также их взаимного расположения в прямоугольных и полярных координатах.
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 1
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 2
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 3
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 4
Программное обеспечение
Для работы с микроскопами применяется программное обеспечение «Baty Fusion МКШ» и «Baty Fusion V4» (далее - ПО), обеспечивающее управление, передачу и обработку измерительных данных, устанавливается в персональный компьютер.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
«Baty Fusion MKIII» |
«Baty Fusion V4» |
Номер версии (идентификационный номер) ПО, не ниже |
30.34 |
4.2.39.0 |
Цифровой идентификатор ПО |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую панель комплекса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроскопам видеоизмерительным серии Venture модификации 2510, 3030, 2510-CNC, 3030-CNC и серии Venture Plus модификации VP-6460, VP-6490, VP-101040, VP-101540ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Baty International Limited», Великобритания
Поверка
Поверкаосуществляется по документу МП АПМ 52-16 «Микроскопы видеоизмерительные серии Venture модификации 2510, 3030, 2510-CNC, 3030-CNC и серии Venture Plus модификации VP-6460, VP-6490, VP-101040, VP-101540. Методика поверки», утверждённому ООО «Автопрогресс-М» 01 октября 2016 г.
Основные средства поверки:
-
- меры длины штриховые (стеклянные шкалы) 2-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Baty International Limited», Великобритания Victoria Road, Burgess Hill, West Sussex RH 15 9LR, UK Тел./факс: +1 444 235621 / +1444 235685E-mail: sales@baty.co.uk
Заявитель
Общество с ограниченной ответственностью «Научно-производственное объединение «Промконтроль» (ООО «НПО «Промконтроль»)ИНН 7451203704
454006, г. Челябинск, Россия, ул. Российская 63-а
Тел./факс: +7 (351) 729-94-88
E-mail: info@promcontrol.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип работы микроскопов основан на считывании с электронных измерительных шкал отсчетов положения оптоэлектронного измерительного блока по осям X, Y и Z. При измерениях по оси Z для снятия отсчета реализована функция автофокусировки.
Для снятия отсчетов по осям X, Y и Z опционально все модификации микроскопов могут быть оснащены контактными датчиками типа Renishaw TP-20, SP-25.
Результаты измерений линейных и угловых размеров выводятся на экран персонального компьютера и в последствии могут быть сохранены в виде графического файла, а также выведены на печать.
Прикладное программное обеспечение микроскопов имеет следующие основные функции:
-
- использование декартовой и полярной системы координат при выполнении
измерений;
-
- отображение текущих координат X, Y, Z;
-
- представление результатов измерений в миллиметрах и дюймах;
-
- выбор, выполнение и сохранение последовательности измерений;
-
- сохранение видеоизображений;
-
- математическое выравнивание по направлениям координат X и Y;
-
- измерение геометрических параметров объектов: точка, радиус, окружность, диаметр, дуга, угол, прямая, расстояние, перпендикулярность, параллельность;
-
- формирование измерительных циклов;
-
- возможность автоматического ввода точек измерения.
Конструктивной основой микроскопов является металлическая алюминиевая рама (чугунное или гранитное основание).
В зависимости от модификации и размеров микроскопов предусмотрены два варианта их исполнения:
-
- в первом варианте - на основании крепятся подвижный в двух направлениях предметный стол с измерительными шкалами и датчиками, вертикальная оптическая колонка с измерительными датчиками с цветной видеокамерой подвижная по оси Z;
- во втором варианте - на основании крепится подвижный портал с измерительной шкалой в направлении Y, на который крепится вертикальная оптическая колонка подвижная по осям X, Z с измерительными датчиками и цветной видеокамерой.
Настройка и управление процессом измерений осуществляется с помощью персонального компьютера или с помощью джойстика. Персональный компьютер комплекса с устройствами отображения информации размещаются на отдельном столе.
Модификации микроскопов в серии отличаются:
-
- ручным или автоматическим способом управления функциями микроскопа;
-
- конструктивными особенностями и размерами основания;
-
- диапазонами перемещений столиков;
-
- возможностью подключения контактного датчика;
-
- габаритными размерами и массой.
В микроскопах серии Venture модификаций 2510 и 3030 реализован ручной способ управления функциями микроскопов. В микроскопах серии Venture модификаций 2510-CNC, 3030-CNC возможны два способа управления функциями - ручной и автоматический с помощью электроприводов.
Микроскопы серии Venture Plus модификации VP-6460, VP-6490, VP-101040, VP-101540 отличаются конструктивным исполнением и большими диапазонами измерений по осям Х, Y и Z, а также имеют ручную и автоматическую, с помощью электроприводов, систему управления функциями.
Технические и метрологические характеристики и отличие различных модификаций микроскопов в сериях приведены в таблицах 2- 6.
Внешний вид микроскопов представлен на рисунках 1 и 2.

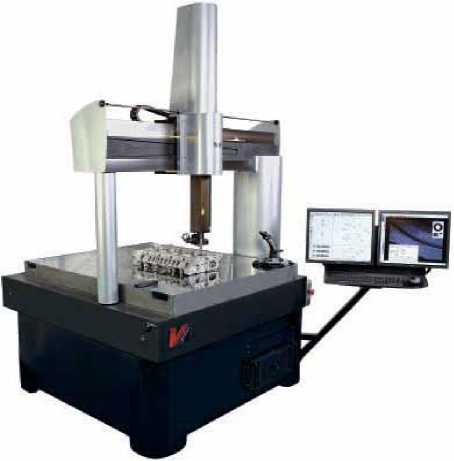

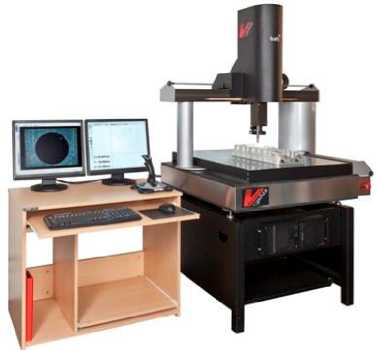

Рисунок 2 - Внешний вид микроскопов серии Venture Plus Пломбирование микроскопов не предусмотрено.

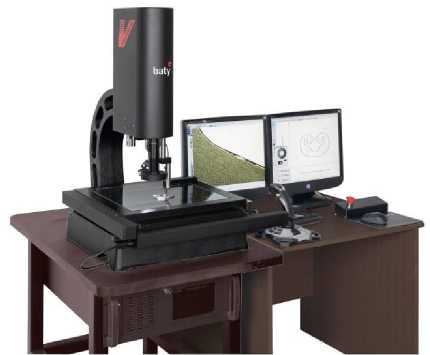

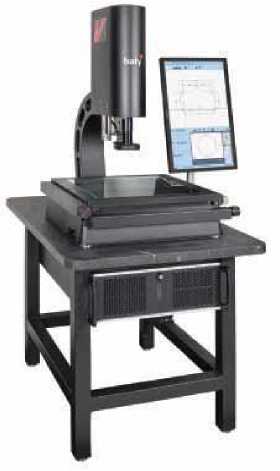

Рисунок 1 - Внешний вид микроскопов серии Venture
Таблица 6 -
Наименование |
Обозначение |
Количество, шт. |
1 Микроскоп видеоизмерительный в комплекте |
1 | |
2 Контактный датчик |
По заказу | |
3 Набор для калибровки контактного датчика |
По заказу | |
4 Джойстик управления1-* |
1 | |
5 Персональный компьютер |
1 | |
6 Инструкция по эксплуатации |
1 | |
7 Методика поверки |
МП АПМ 52-16 |
1 |
П р и м е ч а н и е 1) - Поставляется c ЧПУ управлением |
Таблица 2 - Метрологические характеристики микроскопов серии Venture
Наименование характеристики |
Значение | |||
Модификация |
2510 |
2510-CNC |
3030 |
3030-CNC |
Диапазон измерений линейных размеров, мм
|
от 0 до 250 от 0 до 125 от 0 до 165 |
от 0 до 250 от 0 до 125 от 0 до 165 |
от 0 до 300 от 0 до 300 от 0 до 165 |
от 0 до 300 от 0 до 300 от 0 до 165 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, по осям X, Y и Z и, мкм |
±(2+L/100), где L- измеряемая длина, мм | |||
Дискретность отсчета линейных измерений, мм |
0,0005 |
Таблица 3 - Основные технические характеристики микроскопов серии Venture
Наименование характеристики |
Значение | |||
Модификация |
2510 |
2510-CNC |
3030 |
3030-CNC |
Параметры электрического пи- | ||||
тания: | ||||
- напряжение переменного | ||||
тока, В |
220±10 % | |||
- частота переменного тока, Гц |
50/60 | |||
Потребляемая мощность, В • А, |
150 | |||
не более | ||||
Видеоувеличение, крат |
от 27 до 175 | |||
Тип управления / максимальная |
ручное |
Электропривод |
ручное |
Электропривод |
скорость перемещения, мм/с |
(ЧПУ)/200 |
(ЧПУ)/200 | ||
Габаритные размеры, мм, не более: | ||||
- длина |
573 |
573 |
622 |
622 |
- ширина |
613 |
613 |
782 |
782 |
- высота |
854 |
854 |
850 |
850 |
Масса, кг, не более |
62 |
62 |
69 |
69 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||
Модификация |
2510 |
2510-CNC |
3030 |
3030-CNC |
Условия эксплуатации: - температура окружающей | ||||
среды, °С - относительная влажность, %, |
от +10 до +35 | |||
не более |
70 | |||
- атмосферное давление, кПа |
от 96 до 104 | |||
Средний срок службы, лет Средняя наработка на отказ, ч, |
10 | |||
не менее |
10000 |
Таблица 4 - Метрологические характеристики микроскопов серии Venture Plus
Наименование характеристики |
Значение | |||
Модификация |
VP-6460 |
VP-6490 |
VP-101040 |
VP-101540 |
Диапазон измерений линейных размеров, мм
|
от 0 до 640 от 0 до 600 от 0 до 250 |
от 0 до 640 от 0 до 900 от 0 до 250 |
от 0 до 1000 от 0 до 1000 от 0 до 400 |
от 0 до 1000 от 0 до 1500 от 0 до 400 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y и Z, мкм |
±(2,5+L/150), где L- измеряемая длина, мм | |||
Дискретность отсчета линейных измерений, мм |
0,0005 |
Таблица 5 - Основные технические характеристики микроскопов серии Venture Plus
Наименование характеристики |
Значение | |||
Модификация |
VP-6460 |
VP-6490 |
VP-101040 |
VP-101540 |
Параметры электрического пи- | ||||
тания: | ||||
- напряжение переменного | ||||
тока, В |
220±10 % | |||
- частота переменного тока, Гц |
50/60 | |||
Потребляемая мощность, В • А, | ||||
не более |
150 | |||
Видеоувеличение, крат |
от 27 до 175 | |||
Тип управления / максимальная |
Электропривод |
Электропривод |
Электропривод |
Электропривод |
скорость перемещения, мм/с |
(ЧПУ)/350 |
(ЧПУ)/350 |
(ЧПУ)/350 |
(ЧПУ)/350 |
Габаритные размеры, мм, не более: | ||||
- длина |
1140 |
1140 |
1520 |
1520 |
- ширина |
1030 |
1330 |
1700 |
2200 |
- высота |
1851 |
1851 |
2500 |
2500 |
Масса, кг, не более |
172 |
242 |
1565 |
1750 |
Продолжение таблицы 5
Наименование характеристики |
Значение | |||
Модификация |
VP-6460 |
VP-6490 |
VP-101040 |
VP-101540 |
Условия эксплуатации: - температура окружающей | ||||
среды, °С - относительная влажность, %, |
от +10 до +35 | |||
не более |
70 | |||
- атмосферное давление, кПа |
от 96 до 104 | |||
Средний срок службы, лет Средняя наработка на отказ, ч, |
10 | |||
не менее |
10000 |
