Номер по Госреестру СИ: 65468-16
65468-16 Термопреобразователи сопротивления платиновые
(Rosemount 1067)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые Rosemount 1067 (далее -
термопреобразователи или ТС) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы ТС.

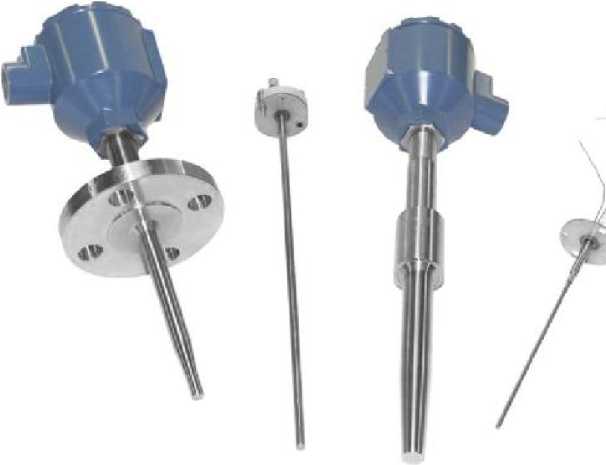

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на преобразователь методом, принятом на заводе, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым Rosemount 1067
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Rosemount Inc», США.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС -100/1 3-го разряда по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8.10(М)/МИТ 8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС и (или) на свидетельство о поверке.
Изготовитель
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: Россия, 454003, г. Челябинск, Новоградский проспект, 15
Тел.: (351) 799-51-52; факс: (351) 799-55-88
E-mail: Info.Metran@emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Материал защитной оболочки измерительной вставки и удлинителя - нержавеющая сталь марки 316/321. Возможны исполнения защитной арматуры из разных марок стали.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
В соединительную головку ТС могут встраиваться измерительные преобразователи утвержденных типов.
Взрывобезопасные исполнения ТС соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТС обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Фотографии внешнего вида ТС представлены на рисунке 1.
Рисунок 1 - Термопреобразователи сопротивления платиновые Rosemount 1067
Программное обеспечение отсутствует.
Таблица 2
Наименование |
Кол-во |
Примечание |
Термопреобразователь сопротивления платиновый Rosemount 1067 |
1 шт. |
Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
Наименование |
Кол-во |
Примечание |
Паспорт |
1 экз. |
- |
Руководство по эксплуатации |
1 экз. |
На 10 шт. ТС и меньшее количество при поставке в один адрес |
Лист технических данных |
1 экз. |
По дополнительному заказу |
Защитная гильза |
1 шт. |
По дополнительному заказу |
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -196 до +600 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 |
Pt100 |
Температурный коэффициент ТС а, °С-1 |
0,00385 |
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
А, В |
Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) |
±(0,15+0,002|t|) (для класса допуска «А»); ±(0,3+0,005|t|) (для класса допуска «В») |
Максимальный измерительный ток, мА |
1 |
Время термической реакции измерительной вставки ТС (t0,5):
|
от 1,1 до 7,7 от 14 до 42 |
Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, при напряжении 500 В, МОм, не менее |
1000 |
Рабочие условия эксплуатации ТС:
|
от -50 до +85; до 99 |
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP68 |
Габаритные размеры измерительной вставки ТС, мм:
|
от 100 до 875 от 3 до 6 |
Масса, кг, не более |
10 |
Вероятность безотказной работы за 2000 ч, не менее |
0,8 |
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) |
15 |
