Номер по Госреестру СИ: 65467-16
65467-16 Преобразователи термоэлектрические
(Rosemount 1067)
Назначение средства измерений:
Преобразователи термоэлектрические Rosemount 1067 (далее - термопреобразователи или ТП) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы ТС.

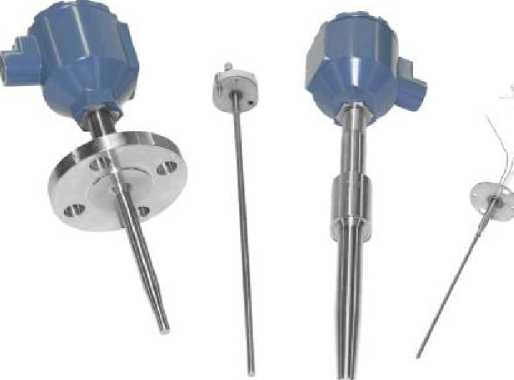

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на преобразователь методом, принятом на заводе, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 1067
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «Rosemount Inc», США.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС -100/1 3- го разряда по ГОСТ 8.558-2009;
- преобразователи термоэлектрические эталонные ТППО 2, 3-го разрядов по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С (Регистрационный № 44370-10);
- измеритель температуры многоканальный прецизионный МИТ 8.10(М ) (Регистрационный № 19736-11);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «Emerson Process Management GmbH&Co. OHG», ГерманияАдрес: Argelsrieder Feld, Wessling, D-82234, Germany
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: Россия, 454003, г. Челябинск, Новоградский проспект, 15
Тел.: (351) 799-51-52; факс: (351) 799-55-88
E-mail: Info.Metran@emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ), соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.
Измерительная вставка выполнена в виде кабеля (с номинальной статической характеристикой преобразования (НСХ) типов E, J, K, N, T по ГОСТ Р 8.585-2001 (МЭК 60584-1)) с неорганической изоляцией и оболочкой из разнообразных материалов. Для температур до плюс 800 °C и работы на воздухе оболочка изготавливается из нержавеющей стали 321. Для температур свыше плюс 800 °C в воздушной среде, оболочка изготавливается из сплава Инконель 600. Возможны исполнения защитной арматуры из разных марок стали.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
В соединительную головку ТП могут встраиваться измерительные преобразователи утвержденных типов.
Взрывобезопасные исполнения ТП соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТП обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Фотографии внешнего вида ТП представлены на рисунке 1.
Рисунок 1 - Преобразователи термоэлектрические Rosemount 1067
Программное обеспечение отсутствует.
Комплектность поставки ТП представлена в таблице 3.
Таблица 3
Наименование |
Кол-во |
Примечание |
Преобразователь термоэлектрический Rosemount 1067 |
1 шт. |
Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
Паспорт |
1 экз. |
- |
Руководство по эксплуатации |
1 экз. |
На 10 шт. ТС и меньшее количество при поставке в один адрес |
Лист технических данных |
1 экз. |
По дополнительному заказу |
Защитная гильза |
1 шт. |
По дополнительному заказу |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1): Е, J, K, N, R, S, T.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) приведены в таблице 1.
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
E |
1 |
от -40 до +375 включ. |
±1,5 |
Св. +375 до +800 |
±0,004-|t| | ||
J |
1 |
от -40 до +375 включ. |
±1,5 |
Св. +375 до +750 |
±0,004-|t| | ||
K, N |
1 |
от -40 до +375 включ. |
±1,5 |
Св. +375 до +1000 |
±0,004-|t| | ||
R |
1 |
от 0 до +1000 |
±1,0 |
S |
1 |
от 0 до +1000 |
±1,0 |
T |
1 |
от -40 до +125 включ. |
±0,5 |
Св. +125 до +350 |
±0,004-|t| | ||
Примечание: t - значение измеряемой температуры, °С. |
Технические характеристики преобразователей термоэлектрических Rosemount 1067 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |
Электрическое сопротивление изоляции ТС при (25±10)°С и относительной влажности воздуха от 30 напряжении 500 В, МОм, не менее |
температуре до 80 %, при |
1000 |
Рабочие условия эксплуатации ТП:
|
от -50 до +85 99 | |
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP68 | |
Габаритные размеры измерительной вставки ТП, мм:
|
от 100 до 875 от 3 до 6 | |
Масса ТП, кг, не более |
10 | |
Вероятность безотказной работы за 2000 ч, не менее |
0,8 | |
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) |
15 |
