Номер по Госреестру СИ: 65381-16
65381-16 Уровнемеры радарные
(OPTIWAVE)
Назначение средства измерений:
Уровнемеры радарные OPTIWAVE (далее - уровнемеры) предназначены для измерений уровня различных жидких сред и сыпучих материалов.

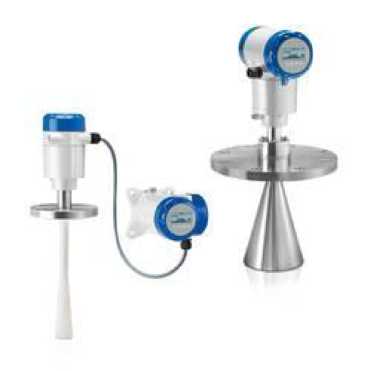

Внешний вид.
Уровнемеры радарные
Рисунок № 1

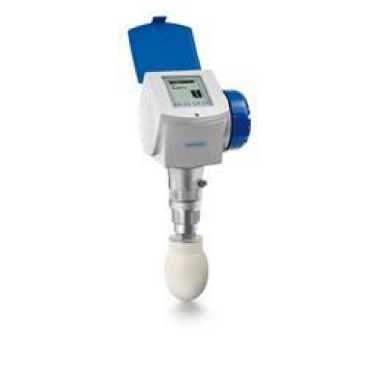

Внешний вид.
Уровнемеры радарные
Рисунок № 2

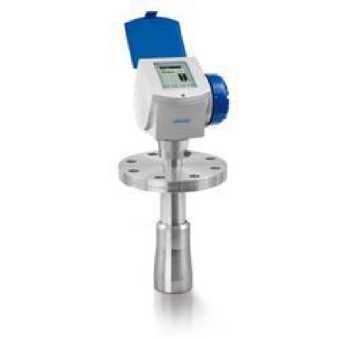

Внешний вид.
Уровнемеры радарные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2026
Номер записи - 156754
ID в реестре СИ - 379154
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OPTIWAVE 7300 С, OPTIWAVE 7300 C, OPTIWAVE 7300, OPTIWAVE 6300 С, OPTIWAVE 6300 C, OPTIWAVE 6300, OPTIWAVE 5200С, OPTIWAVE 5200C, OPTIWAVE 5200 С, OPTIWAVE 5200 C, OPTIWAVE, Krohne Optiwave 5200C, 7300С, 7300 С, 7300 C, 7300, 5200C, 5200 C, 5200,
Производитель
Изготовитель - ООО "Кроне-Автоматика"
Страна - РОССИЯ
Населенный пункт - Самарская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 605
Выдано извещений - 4
Кол-во периодических поверок - 154
Кол-во средств измерений - 57
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1464 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
№576 от 2021.04.23 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Уровнемеры радарные (OPTIWAVE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
43911-12 Уровнемеры (BM26) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
65381-16 Уровнемеры радарные (OPTIWAVE) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
|
54833-13 Уровнемеры (OPTIWAVE) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
65381-16 Уровнемеры радарные (OPTIWAVE) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
Все средства измерений ООО "Кроне-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13897-02 01.11.2007 |
Расходомеры ультразвуковые, UFM-500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-05 01.10.2010 |
Расходомеры ультразвуковые, UFM 500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-09 01.01.2015 |
Расходомеры ультразвуковые, UFM500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
2 года | |
|
32562-06 01.10.2011 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
32562-09 01.06.2014 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
43710-10 |
Расходомер, UFM 3030K-2235 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
43814-10 |
Расходомер, UFM 3030K ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
44750-10 01.08.2015 |
Расходомеры вихревые, OPTISWIRL 4070 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
4 года |
|
48217-11 07.07.2021 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
|
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
48218-11 16.11.2026 |
Расходомеры ультразвуковые, UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
49034-12 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
50352-12 |
Расходомер, UFM 3030 исп. UFM 3030К-1Ех ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
56453-14 12.02.2019 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
60662-15 27.03.2025 |
Уровнемеры, OPTIFLEX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
60663-15 18.05.2020 |
Расходомеры электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
61503-15 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
65381-16 06.10.2026 |
Уровнемеры радарные, OPTIWAVE ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
65383-16 06.10.2026 |
Уровнемеры, BM 26 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67992-17 06.07.2022 |
Счетчики-расходомеры жидкости ультразвуковые, OPTISONIC 4400 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67993-17 06.07.2022 |
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
70495-18 26.02.2023 |
Расходомеры-счётчики электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
56453-14 18.01.2024 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
73968-19 08.02.2024 |
Контроллеры дозирующие, Batching Master и Batch Counter ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
Кто поверяет Уровнемеры радарные (OPTIWAVE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 10 | 4 | 2 | 0 | 10 | 4 | 2 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 14 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 181 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 94 | 0 | 94 | 1 | 77 | 0 | 77 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| АО "АНХК" (RA.RU.311979) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 117 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 57 | 47 | 0 | 0 | 47 | 47 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 45 | 44 | 1 | 0 | 43 | 43 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 4 | 2 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 33 | 14 | 19 | 0 | 33 | 14 | 19 |
Стоимость поверки Уровнемеры радарные (OPTIWAVE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
3321 | 4194 |
|
ФБУ Пермский ЦСМ Пермский край |
2062 | 4194 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
7200 | 4194 |
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров используется для измерений уровня различных жидких сред и сыпучих материалов, передачи результатов измерения, настройки, самодигностики уровнемера и архивирования измеренных данных. На заводе-изготовителе «прошивается» ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
5200 |
6300 |
7300 | |
|
Идентификационное наименование ПО |
VF50R/SF50R |
VF63R/SF63R |
VF70R/SF70R |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХ |
2.ХХ.ХХ.ХХ |
2.ХХ.ХХ.ХХ |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Места опломбирования уровнемеров изображены на рисунке 2.
Мкт омюм&фйбания
Мест оплемЗироВсмия х :
Мест оп/тйироЗюния
Место оплоиЗироВтия
Рисунок 2 - Схема опломбирования уровнемеров
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным OPTIWAVE
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерения уровня жидкости
ТУ 4214-011-33530463-2014 Уровнемеры радарные OPTIWAVE. Технические условия
Поверка
Поверкаосуществляется по документу МП 208-004-2016 «ГСИ. Уровнемеры радарные OPTIWAVE. Методика поверки», утвержденному ФГУП «ВНИИМС» «25» мая 2016 г.
Основные средства поверки:
-
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82
-
- рулетка измерительная, 2-й класс точности, ГОСТ 7502-98;
-
- дальномер Leica DISTO X310 (рег.№ 50417-12).
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Адрес: 443538, Самарская обл., Волжский р-н, массив «Жилой массив Стромилово» Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11
Web: http://krohne.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Уровнемеры состоят и следующих функциональных блоков:
-
- приёмо-передающего устройства с антенной, которое служит для излучения и приема радиосигнала и соединения уровнемера с измеряемым процессом; антенна может иметь форму рупора, каплеобразную форму или форму волновода и может быть выполнена из металла (нержавеющая сталь, хастеллой и др.) или пластика (полипропилен, фторопласт и др.);
-
- измерительного преобразователя, выполняющего диагностику и управление, формирование радиосигнала, измерение разности частот и вычисление расстояния до поверхности; на основе введенных данных о геометрии емкости встроенный калькулятор позволяет вычислить уровень, объём или массу измеряемой среды; опционально измерительный преобразователь может быть оснащен встроенным дисплеем для индикации и управления.
Принцип действия уровнемеров основан на частотном методе измерения расстояния до объекта (метод FMCW, Frequency-Modulated Continuous Wave), при котором в уровнемере формируется и излучается радиосигнал с линейно изменяющейся частотой. За счет того, что отраженный сигнал проходит путь от антенны до измеряемой среды и обратно, разность частот сформированного и отраженного сигналов пропорциональна расстоянию от антенны до измеряемой среды. Уровнемер измеряет эту разность частот и вычисляет уровень измеряемой среды.
Уровнемеры формируют выходную информацию по токовому сигналу от 4 до 20 мА плюс HART или по протоколам связи Profibus PA/DP, Foundation Fieldbus.
Уровнемеры радарные OPTIWAVE имеют следующие исполнения:
-
- 5200 C/F - применяется для измерения уровня жидкостей, сжиженных газов, паст и сыпучих продуктов (шламов, гранул, порошков и прочее); выпускаются компактного (С) или разнесенного (F) исполнения.
-
- 6300 С - применяется для измерения уровня сыпучих продуктов (шламов, гранул порошков и прочее).
-
- 7300 С -применяется для измерения уровня жидкостей, сжиженных газов, паст и суспензий.
На рисунке 1 изображен общий вид уровнемеров.
а) 5200 F и 5200 C
б) 6300 С
в) 7300 С
Рисунок 1 - Общий вид уровнемеров радарных OPTIWAVE
Основные метрологические и технические характеристики уровнемеров приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение | ||
|
5200 C/F |
6300 C |
7300 C | |
|
Верхний предел измерений уровня, мм |
30 000 |
80 000 |
80 000 |
|
Пределы допускаемой абсолютной погрешности2) при измерении до 10 м, мм |
±10 (±5)п |
±3 |
±3 |
|
Пределы допускаемой относительной погрешности2) при измерении от 10 до 30 м, % |
±0,10 (±0,05)1) |
±0,03 |
±0,03 |
|
Пределы допускаемой относительной погрешности2) при измерении свыше 30 м, % |
±0,10 |
±0,10 | |
|
Разрешающая способность, мм |
1 |
1 |
1 |
|
Температура окружающей среды, оС |
от -53 до +80 |
от -40 до +80 | |
|
Давление измеряемой среды, МПа |
от -0,1 до +403) |
от -0,1 до +10 (спец. версии до 13,3) | |
|
Допустимая температура на фланце, оС |
от -60 до +250 |
от -50 до +200 |
от -50 до +200 |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
от 10 до 36 | |
Примечания
1) при специальной калибровке
2) пределы допускаемой погрешности указаны для оценки результатов измерений уровня как по встроенному индикатору (при наличии), так и по выходному токовому сигналу
3) для версии с фланцевой системой BM 70-702
