Номер по Госреестру СИ: 50352-12
50352-12 Расходомер
(UFM 3030 исп. UFM 3030К-1Ех)
Назначение средства измерений:
Расходомер UFM 3030 исполнение UFM 3030К-1Ех (далее - УЗР) предназначен для измерений объёмного расхода и объёма нефти в составе резервной системы учета нефти системы измерений количества и показателей качества нефти № 462 на ПСП "Краснодарский" ОАО "Черномортранснефть"
Внешний вид.
Расходомер
Рисунок № 1
Внешний вид.
Расходомер
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации УЗР типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации УЗР.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к УЗРГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".
МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации"
Технические условия ТУ 4213-003-33530463-2006.
Поверка
Поверкаосуществляется по документу МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации".
Основные средства поверки:
-
- установка поверочная трубопоршневая двунаправленная, максимальный расход 550 м3/ч, пределы допускаемой относительной погрешности измерений ± 0,05 %;
-
- контроллер измерительно-вычислительный OMNI 6000, пределы допускаемой приведенной погрешности при измерениях входных аналоговых электрических сигналов и преобразования в значения величин ± 0,1 %, пределы допускаемой относительной погрешности при измерениях периода импульсного электрического сигнала по входу преобразователя плотности ± 0,02 %, пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения величин: массы продукта при применении преобразователей массового расхода ± 0,005 %, коэффициента преобразования преобразователей объёмного и массового расхода ± 0,005 %;
Допускается использование других средств поверки с метрологическими характеристиками, не уступающими указанным.
Заявитель
ООО " ИМС Индастриз"117312, г. Москва, ул. Вавилова, д. 47А
Тел.: (495) 221-10-50, факс: (495) 221-10-51, e-mail: ims@imsholding.ru
Испытательный центр
ФГУП ВНИИР. Регистрационный номер 30006-09.
Юридический адрес: Россия, РТ, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.: 8 (843) 272-70-62, факс: 8 (843) 272-00-32, e-mail: vniirpr@bk.ru
УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока UFC 030 (далее - сигнальный конвертор).
Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.
Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в сигнальном конверторе, содержащем нормирующие и аналогоцифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.
Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.

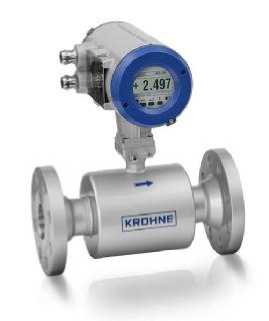

Рис.1 - Фотография общего вида УЗР
Рис. 2 - Место, установки самоклеющейся пломбы для защиты от несанкционированного доступа | i - самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.
Лист № 2 всего листов 3 Программное обеспечение (ПО) УЗР установлено в сигнальном конверторе и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов сигнального конвертора. Посредством микропрограммы осуществляются функции:
-
- обработка и индикация на ЖКД результатов измерений объемного расхода и объема жидкости;
-
- настройка УЗР;
-
- установка режимов работы сигнального конвертора;
-
- формирование параметров выходных сигналов.
Разделение ПО на метрологически значимую и метрологически незначимую части отсутствует.
Вычисление цифрового идентификатора ПО и вывод его значения не проводится.
Для контроля исправности работы УЗР в сигнальном конверторе проводится самодиагностика.
Для защиты от преднамеренных и непреднамеренных изменений ПО УЗР доступ к ПО УЗР ограничен установкой паролей и пломб.
Защита ПО УЗР от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010 "Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа".
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированного изменения ПО УЗР и искажения измерительной информации.
Таблица 1 - Идентификационные данные ПО УЗР
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора ПО |
ПО сигнального кон вертора UFC 030 |
UFC 030 |
1.1.01 |
недоступен |
- |
-
- расходомер UFM 3030К-1 Ех, заводской № 2237;
-
- сигнальный конвектор UFC 030-1Ех, заводской № 2461607;
-
- UFM 3030-1-00-00-00РЭ. Руководство по монтажу и эксплуатации, 1 экземпляр;
-
- UFM 3030-2-00-00-00 РЭ. Руководство по эксплуатации, 1 экземпляр;
-
- UFM 3030-1-00-00-00ПС. Паспорт, 1 экземпляр;
-
- МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации", 1 экземпляр.
Лист № 3 всего листов 3
Основные метрологические и технические характеристики УЗР приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Измеряемая среда |
Нефть по ГОСТ Р 51858-2002 "Нефть. Общие технические условия" |
Диапазон измерений объемного расхода, м3/ч |
От 30 до 550 |
Рабочий диапазон температуры измеряемой среды, °С |
От 5 до 35 |
Рабочий диапазон давления измеряемой среды в системе, МПа |
От 0,3 до 0,7 |
Рабочий диапазон плотности измеряемой среды в рабочем диапазоне температуры, кг/м3 |
От 790 до 930 |
Массовая доля воды в измеряемой среде, %, не более |
1,0 |
Пределы допускаемой относительной погрешности измерений объема, % |
± 0,4 |
