Номер по Госреестру СИ: 65101-16
65101-16 Машины испытательные универсальные
(AT, CT)
Назначение средства измерений:
Машины испытательные универсальные АТ, СТ (далее - машины) предназначены для измерений силы сжатия или растяжения при проведении механических испытаний образцов.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Внешний вид.
Машины испытательные универсальные
Рисунок № 5
Программное обеспечение
В машинах используется автономное программное обеспечение.
Автономное программное обеспечение предназначено для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows.
В машинах устанавливается один из вариантов программного обеспечения «WinTest Analisys» или «WinTest Lite», отличающихся функциональными возможностями.
Автономное программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки) |
Значения | |
Идентификационное наименование программного обеспечения |
WinTest Analisys |
WinTest Lite |
Номер версии (идентификационный номер) программного обеспечения |
Ver.4.5.1 |
Ver. 4.5.2 LM |
Цифровой идентификатор программного обеспечения |
d9cded13b6781b42d6203ec 0475d9285d19f25a3 (sha1) |
d95e66fdaae46b8c4e66658 639f314662b10f060 (sha1) |
Примечания: Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1. |
Идентификация программы: в основном окне программы необходимо нажать кнопку «i». На экране отобразиться номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на правой боковой стенке основания машины, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Машины испытательные универсальные АТ, СТ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным АТ, СТ
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
Техническая документация изготовителя.
Лист № 8 Всего листов 8
Поверка
Поверкаосуществляется по методике МП 2301-286-2016 «Машины испытательные универсальные АТ, СТ. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 04.05.2016 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 6 = 0,12 %;
-
- гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Знак поверки наносится на заднюю защитную панель.
Изготовитель
«The Testometric Company Limited», Великобритания
Адрес: Unit 1, Lincoln Business Park, Lincoln Close, Rochdale, Lancashire, OL11 1NR, UK Телефон: +44 (0) 1706 654039, факс: +44 (0) 1706 646089
Адрес в Интернет: http://testometric.co.uk/
Заявитель
Общество с ограниченной ответственностью «Сигма Микрон» (ООО «Сигма Микрон») Юридический адрес: 192019, Санкт-Петербург, ул. Седова, д.11, офис 607
Почтовый адрес: 192019, Санкт-Петербург, ул. Седова, д.11, офис 836
Телефон: (812) 633-33-23, факс: (812) 633-33-24
Адрес электронной почты: mail@sigma-micron.ru
ИНН 7811330411
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия заключается в преобразовании тензорезисторным датчиком силы, воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал передаётся в контроллер для преобразования, обработки. Далее информация с контроллера поступает в компьютер. Результаты измерений в единицах силы отображаются на дисплее компьютера.
Конструктивно машина состоит из нагружающего устройства, контроллера и компьютера.
Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика, подвижной траверсы, набора дополнительных приспособлений для закрепления образцов.
Контроллер предназначен для обработки и преобразования сигналов датчика.
Компьютер управляет всеми операциями. Компьютер может быть внешним (модель СТ) или встроенным в машину (модель АТ). Измеренные значения силы отображаются на дисплее компьютера.
Модификации машин отличаются пределами измерений, габаритными размерами и массой. Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT) выпускаются в настольном варианте исполнения. Машины 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС, FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT), FS750AT(CT), FS1000AT(CT) выпускаются в напольном варианте исполнения (Рисунок 1, 2).
У машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT), FS750AT(CT), FS1000AT(CT) нагружающее устройство содержит один тензорезисторный датчик. У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС нагружающее устройство содержит четыре тензорезисторных датчика.
У машин М100АТ(СТ) и М250АТ(СТ) нагрузочная рама выполнена в виде одной колонны. У машин M350AT(CT), M500AT(CT) FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT) - в виде двух колон (Рисунок 1). У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС и FS600AT(CT), FS750AT(CT), FS1000AT(CT) - в виде четырёх колонн (Рисунок 2).
У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС между колонн установлены увеличенных размеров плиты для испытания крупногабаритных образцов (Рисунок 2).
Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT), FS750AT(CT), FS1000AT(CT) по заказу потребителя могут поставляться с несколькими тен-зоризисторными датчиками с одной нагрузочной рамой. При этом эксплуатация (в т.ч. поверка) данных машин осуществляется поочередно с каждым тензорезисторным датчиком, как если бы это были несколько машин в отдельности.

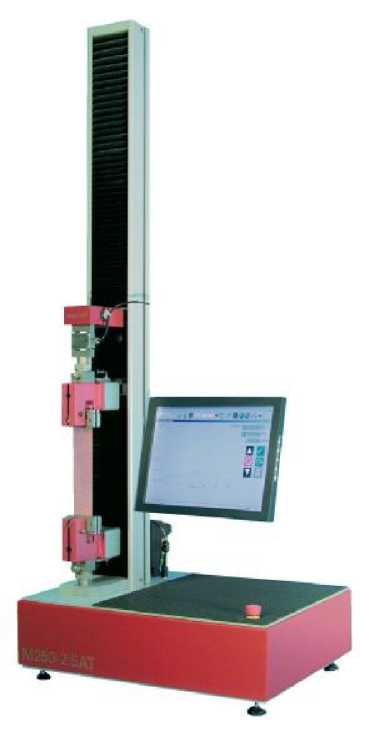

Вариант исполнения настольный со встроенным компьютером и одной колонной
Вариант исполнения настольный с внешним компьютером и двумя колоннами

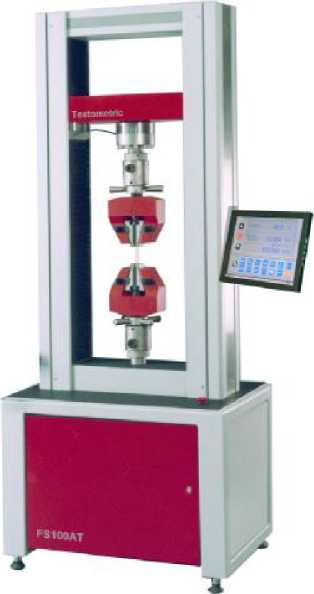

Вариант исполнения напольный со встроенным компьютером и двумя колоннами
Рисунок 1 - Общий вид машин испытательных универсальных АТ, СТ

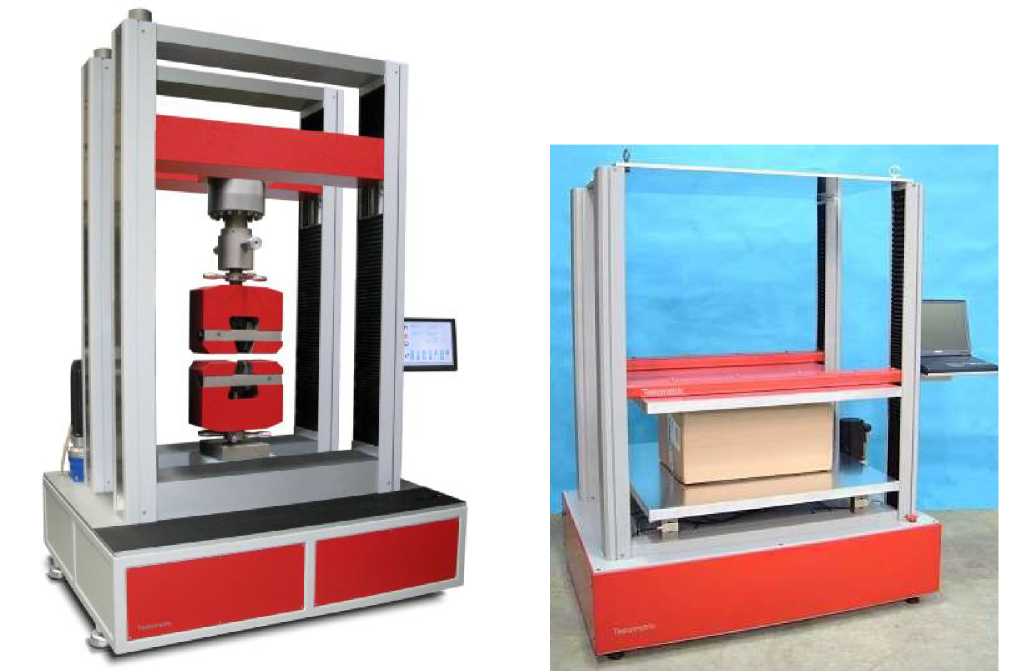

Вариант исполнения напольный со встроенным компьютером и четырьмя колоннами
Вариант исполнения напольный с внешним компьютером, четырьмя колоннами и увеличенным размером плиты для испытания крупногабаритных образцов
Рисунок 2 - Общий вид машин испытательных универсальных АТ, СТ

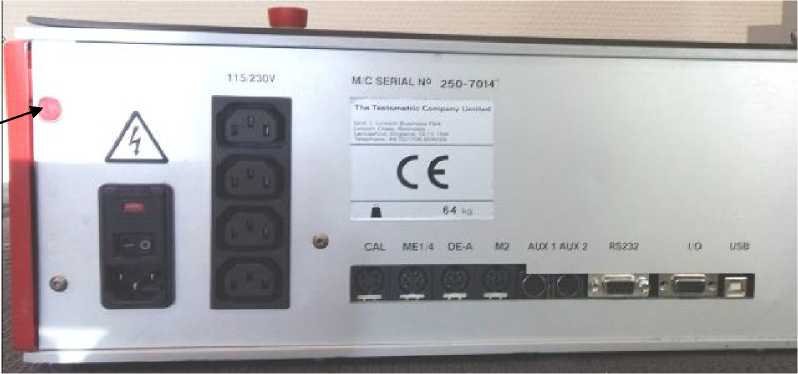

Для защиты конструкции машин от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, задняя защитная панель пломбируется (рисунок 3).
знака поверки
Место нанесения пломбы и
Рисунок 3 - Схема пломбирования от несанкционированного доступа
Лист № 4 Всего листов 8
Таблица 2 - Основные метрологические и технические характеристики
Наименование характери стики |
Значение характеристики в зависимости от модификации | ||||
М100АТ, М100СТ |
М250АТ, М250СТ |
М350АТ, М350СТ |
М500АТ, М500СТ |
FS100АТ, FS100CT | |
Наибольший предел изме- |
500, 1000, |
500, 1000, 2500, 3000, | |||
рений силы, Н |
500, 1000 |
500, 1000, |
2500, 3000, |
5000, 10000, 20000, | |
2500, 3000 |
5000, 10000, |
25000, 30000, 50000, | |||
20000 |
100000 | ||||
Наименьший предел измерений силы, % от наиболь- |
2,0 | ||||
шего предела измерений | |||||
силы | |||||
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 | ||||
Габаритные размеры (дли- |
415, 380, |
590, 450, |
590, 450, 1575 |
762, 505, |
900, 625, |
на, ширина, высота), мм, не более |
1130 |
1475 |
1585 |
2350 | |
Масса, кг, не более |
28 |
92 |
190 |
386 |
950 |
Продолжение таблицы 2
Наименование характери стики |
Значение характеристики в зависимости от модификации | ||||
М100АТ, М100СТ |
М250АТ, М250СТ |
М350АТ, М350СТ |
М500АТ, М500СТ |
FS100АТ, FS100CT | |
Электрическое питание от однофазной сети переменного тока:
|
от 187 до 242 от 49 до 51 | ||||
Условия эксплуатации:
|
от + 15 до + 35 от 45 до 80 | ||||
Потребляемая мощность, кВт, не более |
0,3 |
0,45 |
1,2 |
2,2 | |
Вероятность безотказной работы за 1000 ч |
0,8 |
Таблица 3 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||||
FS150АТ, FS150CT |
FS200АТ, FS200CT |
FS300АТ, FS300CT |
FS500АТ, FS500CT |
FS600АТ, FS600CT | |
Наибольший предел изме- |
0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200 |
0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300 |
0,5; 1,0; |
0,5; 1,0; | |
рений силы, кН |
0,5; 1,0; |
2,5; 3,0; |
2,5; 3,0; | ||
2,5; 3,0; |
5,0; 10; 20; |
5,0; 10; 20; | |||
5,0; 10; 20; |
25; 30; 50; |
25; 30; 50; | |||
25; 30; 50; |
100; 150; |
100; 150; | |||
100; 150 |
200; 300; |
200; 300; | |||
500 |
500;600 | ||||
Наименьший предел измерений силы, % от наибольшего предела измере- |
2,0 | ||||
ний силы | |||||
Пределы допускаемой от- | |||||
носительной погрешности измерений силы, % |
± 0,5 | ||||
Габаритные размеры |
900, 625, |
1100, 750, |
1100, 750, |
1100, 755, |
1200, 1500, |
(длина, ширина, высота), мм, не более |
2350 |
2950 |
2950 |
3000 |
3000 |
Масса, кг, не более |
985 |
1850 |
1850 |
2000 |
4000 |
Электрическое питание от однофазной сети пере- | |||||
менного тока: | |||||
- напряжение, В |
от 350 до 400 | ||||
- частота, Гц |
от 49 до 51 | ||||
Условия эксплуатации: | |||||
- температура, °С |
от + 15 до + 35 | ||||
- относительная | |||||
влажность, % |
от 45 до 80 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||||
FS150АТ, FS150CT |
FS200АТ, FS200CT |
FS300АТ, FS300CT |
FS500АТ, FS500CT |
FS600АТ, FS600CT | |
Потребляемая мощность, |
2,2 |
4,5 |
4,5 |
4,5 |
4,5 |
кВт, не более | |||||
Вероятность безотказной работы за 1000 ч |
0,8 |
Таблица 4 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||||||
FS50АТ, FS50CT |
FS750АТ, FS750CT |
FS1000АТ, FS1000CT |
25 АТ ВОХС, 25 СТ ВОХС |
25 АТ ВОХС, 25 СТ ВОХС | |||
Наибольший предел измерений силы, кН |
0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50 |
0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500; 750 |
0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500; 750; 1000 |
5,0; 10; 20; 25 |
5,0; 10; 20; 25; 30; 50 | ||
Наименьший предел измерений силы, % от наибольшего предела измерений силы |
2,0 | ||||||
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 | ||||||
Габаритные размеры (длина, ширина, высота), мм, не более |
760, 625, 2200 |
1200, 1500, 3000 |
1200, 1500, 3000 |
1920, 1020, 2500 |
1920, 1520, 2500 | ||
Масса, кг, не более |
750 |
6000 |
6000 |
750 |
820 | ||
Электрическое питание от однофазной сети переменного тока:
|
от 187 до 242 от 49 до 51 |
от 350 до 400 от 49 до 51 |
от 187 до 242 от 49 до 51 |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики в зависимости от модификации | ||||
FS50AT, FS50CT |
FS750AI, FS750CT |
FS1000AT, FS1000CT |
25 АТ ВОХС, 25 СТ ВОХС |
25 АТ ВОХС, 25 СТ ВОХС | |
Условия эксплуа- | |||||
тации: | |||||
- температура, °С |
от + 15 до + 35 | ||||
- относительная | |||||
влажность, % |
от 45 до 80 | ||||
Потребляемая мощность, кВт, не более |
2,2 |
4,5 |
4,5 |
1,0 |
2,2 |
Вероятность безотказной работы за 1000 ч |
0,8 |
