Номер по Госреестру СИ: 50951-12
50951-12 Усилители напряжения инструментальные многоканальные модульные
(SCXI-1121, SCXI-1520)
Назначение средства измерений:
Усилители напряжения инструментальные многоканальные модульные SCXI-1121, SCXI-1520 предназначены для измерения напряжения в резистивных мостовых схемах, и применяются в автоматизированных системах испытаний и контроля технических средств.
Внешний вид.
Усилители напряжения инструментальные многоканальные модульные
Рисунок № 1
Внешний вид.
Усилители напряжения инструментальные многоканальные модульные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.07.2022
Номер записи - 140486
ID в реестре СИ - 362886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
SCXI-1521, SCXI-1520, SCXI-1121, SCXI-1520, NI SCXI-1520, NI SCXI-1121,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 126
Выдано извещений - 0
Кол-во периодических поверок - 102
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 975 дн.
Приказы РСТ, где упоминается данный тип СИ
№1490 от 2017.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№810 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Усилители напряжения инструментальные многоканальные модульные (SCXI-1121, SCXI-1520)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2023 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2023 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54365-13 28.05.2023 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2023 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55586-13 02.10.2023 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2023 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57392-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57580-14 01.04.2024 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57581-14 01.04.2024 |
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2024 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59749-15 25.11.2024 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2024 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2024 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2024 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2024 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2024 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2024 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2024 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2024 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Усилители напряжения инструментальные многоканальные модульные (SCXI-1121, SCXI-1520)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ОКБ "НОВАТОР" (RA.RU.311408) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 65 | 0 | 65 | 0 | 37 | 0 | 37 | ||
АО "ОКБ "НОВАТОР" (RA.RU.311408) | 45 | 8 | 0 | 37 | 0 | 37 | 0 | 37 | ||
ЦАГИ (РОСС СОБ 3.00082.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Усилители напряжения инструментальные многоканальные модульные (SCXI-1121, SCXI-1520)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение для модели SCXI-1121 не требуется.
Для модели SCXI-1520 поставляется пакет программного обеспечения “NI-DAQ”, который устанавливается на жесткий диск контроллера в шасси PXI или внешнего компьютера. На компьютере (контроллере) должны быть установлены операционные системы Windows и LabVIEW в соответствии с требованиями, изложенными в руководстве пользователя. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере, передачи и хранения данных в памяти компьютера (контроллера).
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
A по WELMEC 7.2 для категории U |
идентификационное наименование |
NI-DAQ |
идентификационный номер версии |
7.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
«Усилители напряжения инструментальные многоканальные модульные SCXI-1121. Руководство по эксплуатации. 373143A-01R»;
«Усилители напряжения инструментальные многоканальные модульные SCXI-1520. Руководство по эксплуатации. 372583E-01R».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к усилителям напряжения инструментальным многоканальным модульным SCXI-1121, SCXI-1520ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Лист № 6 всего листов 6 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «NI1121/1520-2012. Усилители напряжения инструментальные многоканальные модульные SCXI-1121, SCXI-1520. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 16.07.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
калибратор постоянного напряжения относительная погрешность установки постоянного напряжения не более: ± [0,02 %-U + 10 мкВ] в диапазоне от 2 до 300 мВ, ± [0,02 %-U + 60 мкВ] в диапазоне от 0,3 до 3 В, ± [0,02 %-U + 60 мкВ] в диапазоне от 3 до 5 В |
калибратор универсальный Fluke 9100 относительная погрешность установки постоянного напряжения не более: ± [0,006 %-U + 4,16 мкВ] в диапазоне от 0 до 320 мВ, ± [0,006 %-U + 41,6 мкВ] в диапазоне от 320,01 мВ до 3,2 В, ± [0,0065 %-U + 416 мкВ] в диапазоне от 3,2001 до 32 В |
вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения в диапазоне от 0,6 до 10 В не более ± 0,01 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения в диапазоне от 0,6 до 10 В не более ± 0,001 % |
измеритель силы постоянного тока относительная погрешность измерения силы постоянного тока 0,15 и 0,45 мА не более ± 0,01 % |
мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 0,15 и 0,45 mA не более ± 0,006 % |
преобразователь измерительный аналогоцифровой относительная погрешность измерения постоянного напряжения ± 4,5 и ± 4,9 В не более ± 0,05 % |
преобразователь измерительный аналогоцифровой и цифро-аналоговый модульный National Instruments NI PXI-6251 относительная погрешность измерения постоянного напряжения ± 4,5 и ± 4,9 В не более ± 0,02 % |
Изготовитель
Компания “National Instruments Corporation” , Венгрия
H-4031, Debrecen, Hatar ut I/A, Hungary; тел./факс 36(52)515-497, e-mail info@ni.com
Заявитель
Представительство “National Instruments Corporation” в Российской Федерации 119361, Москва, Озерная ул., 42; тел. (495)783-68-51, факс (495)783-68-52
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ»;
103001, г. Москва, Гранатный пер., 4; тел. (495)236-41-71, факс (499)230-36-25;
Напряжение в измерительной диагонали резистивного моста, поступающее на вход канала, усиливается двухступенчатой схемой, коэффициент усиления которой задается пользователем. Задание коэффициента усиления в модели SCXI-1121 производится вручную (путем установки комплекта короткозамыкателей), в модели SCXI-1520 коэффициент усиления программируется по интерфейсу. К выходу канала может быть подключен прецизионный аналого-цифровой преобразователь либо другое устройство для индикации измеряемого выходного напряжения. Все каналы являются изолированными, при этом в каждом канале может быть выставлен свой коэффициент усиления. В каждом канале имеется пара коммутируемых резисторов для мостовых схем, а также выход постоянного напряжения (в обеих моделях) и тока (только в модели SCXI-1121) для питания мостовых схем.
Конструктивно усилители напряжения инструментальные многоканальные модульные SCXI-1121, SCXI-1520 выполнены в виде печатной платы, на которой закреплены лицевая панель с разъемами для присоединения кабелей, и разъем интерфейса на задней части платы.
Внешний вид усилителей напряжения инструментальных многоканальных модульных SCXI-1121, SCXI-1520 показан на фотографиях 1, 2. В конструкции отсутствуют элементы регулировки и подстройки, которые могут влиять на метрологические характеристики. Знак поверки в виде наклейки размещается на лицевой панели.
Усилители напряжения инструментальные многоканальные модульные SCXI-1121, SCXI-1520 устанавливаются в слоты шасси SCXI компании “National Instruments”.

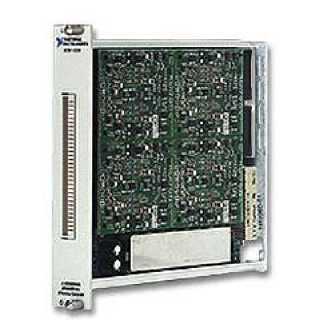

фотография 1. модель SCXI-1121

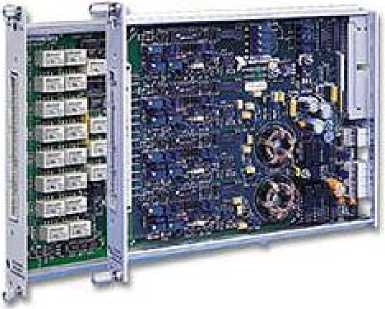

фотография 2. модель SCXI-1520
По техническим требованиям усилители напряжения инструментальные многоканальные модульные SCXI-1121, SCXI-1520 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
наименование и обозначение |
кол-во |
усилитель напряжения инструментальный многоканальный модульный SCXI-1121, SCXI-1520 |
1 шт. по заказу |
блок терминальный SCXI-1320 (для SCXI-1121), SCXI-1314 (для SCXI-1520) |
по заказу |
наименование и обозначение |
кол-во |
компакт-диск с драйвером NI-D AQ |
1 шт. |
принадлежности |
по заказу |
руководство пользователя на русском языке | |
373143A-01R для SCXI-1121 |
1 шт. |
372583E-01R для SCXI-1520 |
1 шт. |
методика поверки NI1121/1520-2012 |
1 шт. |
ПАРАМЕТРЫ УСИЛЕНИЯ НАПРЯЖЕНИЯ | |
количество каналов | |
SCX1-1121 |
4 |
SCXI-1520 |
8 |
диапазоны входного напряжения | |
SCXI-1121 |
от ± 2,5 мВ до ± 5 В |
SCXI-1520 |
от ± 10 мВ до ± 10 В |
диапазон выходного напряжения | |
SCX1-1121 |
±5В |
SCXI-1520 |
± 10В |
входное сопротивление, не менее |
1 ГОм |
минимальный интервал времени между отсчетами | |
SCXI-1121 |
5,2 мкс |
SCXI-1520 |
3 мкс |
частота среза фильтра нижних частот (ФНЧ) | |
SCXI-1121 |
4 Гц; 10 кГц |
SCXI-1520 |
10 Гц, 100 Гц, 1 кГц, 10 кГц, или без фильтра |
полоса пропускания по уровню - 3 dB | |
SCX1-1121 |
частота среза ФНЧ |
SCXI-1520 |
частота среза ФНЧ; 20 кГц без ФНЧ |
коэффициент усиления напряжения | |
SCXI-1121 |
1; 2; 5; 10; 20; 50; 100; 200; 250; 500; 1000; 2000 |
SCXI-1520 |
1; 1,15; 1,3; 1,5; 1,8; 2; 2,2; 2,4; 2,7; 3,1; 3,6; 4,2; 5,6; 6,5; 7,5; 8,7; 10; 11,5; 13; 15; 18; 20; 22; 24; 27; 31; 36; 42; 56; 65; 75; 87; 100; 115; 130; 150; 180; 200; 220; 240; 270; 310; 360; 420; 560; 650; 750; 870; 1000 |
пределы допускаемой основной погрешности |
± K-(5k*Uin + U0) |
выходного напряжения в интервале температур |
Uin - входное напряжение; |
от 15 до 35 оС |
К - коэффициент усиления; 6К - предел допускаемой относительной погрешности коэффициента усиления; U0 - предел допускаемого смещения нуля |
пределы допускаемой относительной погрешности коэффициента усиления 6к в интервале температур от 15 до 3 5 °C | |||||||
SCXI-1121 |
± 0,65 % | ||||||
SCXI-1520 |
±0,1 % | ||||||
пределы допускаемого смещения нуля U0 (включая собственные шумы ратур от 15 до 35 °C, мВ |
1) в интервале темпе- | ||||||
SCXI-1121 |
К |
U0 |
К |
U0 |
К |
U0 | |
1 |
5,1 |
2 |
2,58 |
5 |
1,03 | ||
10 |
0,524 |
20 |
0,265 |
50 |
0,111 | ||
100 |
0,0591 |
200 |
0,0337 |
250 |
0,0286 | ||
500 |
0,0183 |
1000 |
0,0132 |
2000 |
0,0111 | ||
SCXI-1520 |
К |
U0 |
К |
U0 |
К |
U0 | |
1 |
4,00 |
1,15 |
3,48 |
1,3 |
3,08 | ||
1,5 |
2,67 |
1,8 |
2,22 |
2 |
2,00 | ||
2,2 |
1,82 |
2,4 |
1,67 |
2,7 |
1,48 | ||
3,1 |
1,29 |
3,6 |
1,11 |
4,2 |
0,95 | ||
5,6 |
0,71 |
6,5 |
0,62 |
7,5 |
0,53 | ||
8,7 |
0,46 |
10 |
0,40 |
11,5 |
0,35 | ||
13 |
0,31 |
15 |
0,27 |
18 |
0,22 | ||
20 |
0,20 |
22 |
0,18 |
24 |
0,17 | ||
27 |
0,15 |
31 |
0,13 |
36 |
0,11 | ||
42 |
0,10 |
56 |
0,07 |
65.1000 |
0,05 | ||
пределы допускаемой дополнительной выход- |
± (6кг • U • К + Ut0) | ||||||
ного напряжения в интервале рабочих температур от 0 до 15 оС и от 35 до 50 оС |
6KT - предел допускаемой дополнительной погрешности коэффициента усиления; | ||||||
UT0 - предел допускаемого температурного дрейфа смещения нуля | |||||||
пределы допускаемой дополнительной погрешности коэффициента усиления 6кг |
± 0,03 % / оС | ||||||
пределы допускаемого температурного дрейфа смещения нуля, мкВ / °C | |||||||
SCXI-1121 |
К |
U0 |
К |
U0 |
К |
и0 | |
1 |
240 |
2 |
130 |
5 |
64 | ||
10 |
42 |
20 |
31 |
50 |
24,4 | ||
100 |
22,2 |
200 |
21Д |
250 |
20,7 | ||
500 |
20,4 |
1000 |
20,2 |
2000 |
20,1 |
1. усреднение по 100 отсчетам, ФНЧ с минимальной частотой среза
SCXI-1520 |
К |
Uo |
К |
Uo |
К |
Uo |
1 |
25 |
1,15 |
22 |
1,3 |
20 | |
1,5 2,2 3,1 |
•>о —Г А |
1,8 2,4 3,6 |
16 |
2 |
15 ..............12.......... ..........10,5...... | |
13 |
2,7 | |||||
И |
4,2 | |||||
5,6 |
10 |
5 |
9 |
7,5 |
8,5 | |
8,7 |
8 |
10 |
7,5 |
И,5 |
7 | |
13 |
6,5 |
15 |
6 |
18 |
5,5 | |
20.1000 |
5,0 | |||||
ПАРАМЕТРЫ ИСТОЧНИКА ПИТАНИЯ МОСТОВЫХ СХЕМ | ||||||
значения напряжения | ||||||
SCXI-1121 |
3,333 В; 10 В | |||||
SCXI-1520 |
от 0,625 до 10 В с дискретностью 0,625 В |
пределы допускаемой основной погрешности установки напряжения U в интервале рабочих | |
температур от 15 до 35 С | |
SCXI-1121 U = 3,333 В |
± 0,04 % |
и= 10В |
± 0,2 % |
SCXI-1520 |
± (1 • 10’ • U + 20 мВ) |
пределы допускаемой дополнительной погрешности установки напряжения U в интервале рабочих температур от 0 до 15 °C и от 35 до 50 °C | |
SCXI-1121 |
± 410 5 / оС |
SCXI-1520 |
± (5 10 '• Г + 30 мкВ)/"С |
максимальная сила тока в нагрузке | |
SCXI-1121 U = 3,333 В |
28 мА |
и= 10В |
14 мА |
SCXI-1520 |
29 мА |
диапазон установки силы тока для питания термопреобразователей (только SCXI-1121) |
0,15 мА; 0,45 мА |
максимальное сопротивление нагрузки |
10 кОм |
пределы допускаемой основной погрешности установки силы тока I в интервале рабочих температур от 15 до 35 °C | |
I = 0,15 мА |
± 0,04 % |
1 = 0,45 мА |
± 0,2 % |
пределы допускаемой дополнительной погрешности установки силы тока в интервале рабочих температур от 0 до 15 оС и от 35 до 50 оС |
± 4 10 5 / оС |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
габаритные размеры, мм |
173 х 203 х 30 |
масса, не более | |
SCXI-1121 |
668 г |
SCXI-1520 |
750 г |
потребляемая мощность от шасси, не более | |
SCXI-1121 |
7,5 Вт |
SCXI-1520 |
8,8 Вт |
рабочие условия применения | |
температура окружающей среды |
от 0 до + 55 °C |
относительная влажность воздуха |
от 10 до 70 % при температуре до + 40 °C |
условия хранения и транспортирования | |
температура окружающей среды |
от - 40 до + 70 °C |
относительная влажность воздуха |
от 5 до 95 % |
электромагнитная совместимость |
ио ГОСТ Р 51522-99 |
безопасность |
ио ГОСТ Р 52319-2005 |
