Номер по Госреестру СИ: 78143-20
78143-20 Преобразователи напряжения измерительные аналого-цифровые модульные
(NI 4461, NI 4462, NI 4495, NI 4496, NI 4498)
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые модульные NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 (далее - модули) предназначены для измерения мгновенных значений напряжения в электрических цепях, в том числе с выхода первичных измерительных преобразователей различных величин.
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 177163
ID в реестре СИ - 1229091
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PXI-4461, PCI-4461, NI PXI-4462, NI PXI-4461, NI PCI-4461, NI 4496, NI 4461,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 3
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№839 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 75 шт (КИБ-76 - 14/769 - системы измерительной контроля параметров блоков 2 и 6 изделия 760 СИ БРП -760.9500-0)
Наличие аналогов СИ: Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4461, NI 4462, NI 4495, NI 4496, NI 4498)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2023 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2023 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54365-13 28.05.2023 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2023 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55586-13 02.10.2023 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2023 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57392-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57580-14 01.04.2024 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57581-14 01.04.2024 |
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2024 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59749-15 25.11.2024 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2024 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2024 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2024 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2024 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2024 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2024 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2024 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2024 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4461, NI 4462, NI 4495, NI 4496, NI 4498)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ЗРТО" (1513) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 20 | 1 | 5 | 9 | 0 | 11 | 5 | 6 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО «КБхиммаш им. А.М. Исаева» (RA.RU.313622) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
АО "СРЗ" (RA.RU.312145) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4461, NI 4462, NI 4495, NI 4496, NI 4498)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение (драйвер) “NI-DAQmx”, устанавливаемое на контроллер (компьютер) служит для управления режимами работы модулей, его метрологически значимая часть предназначена для отображения, записи и хранения измеряемых значений величин. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DAQmx |
Номер версии (идентификационный номер) |
не ниже 9.2.0 |
место нанесения знака утверждения типа и знака поверки

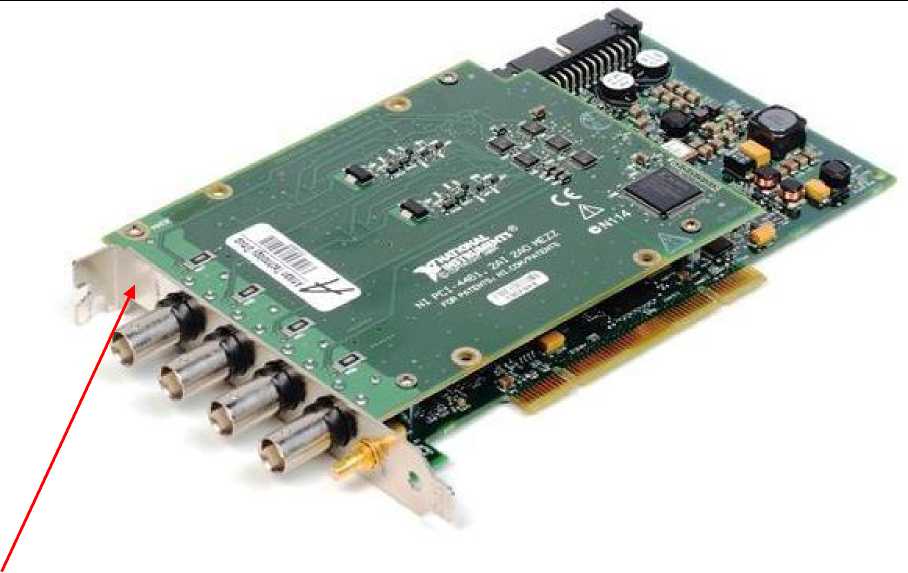

Рисунок 1 - Общий вид модулей с интерфейсом PCI
место нанесения знака утверждения типа и знака поверки

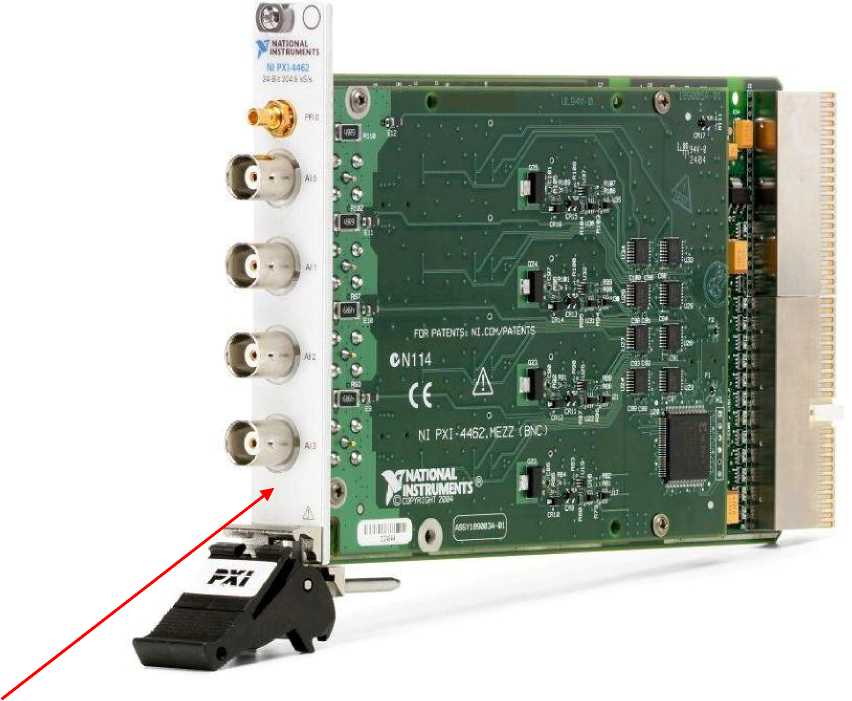

Рисунок 2 - Общий вид модулей с интерфейсом PXI (PXIe)
Знак утверждения типа
Знак утверждения типананосится на панель корпуса модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI 4461, NI 4462, NI 4495, NI 4496, NI 4498
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц (приказ Росстандарта от 29.05.20I8 г. № I053)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Поверка
Поверкаосуществляется по документу NI44()I/VI11-2020 «ГСИ. Преобразователи напряжения
измерительные аналого-цифровые модульные NI 4461, NI 4462, NI 4495, NI 4496, NI 4498. Методика поверки», утвержденному АО «АКТИ-Мастер» 27.02.2020 г.
Основные средства поверки:
-
- калибратор универсальный 9I00 (с опцией I00), регистрационный номер 25985-09;
-
- мультиметр цифровой модульный NI PXIe-408I, регистрационный номер 68422-I7.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на панель корпуса модулей в виде наклейки и/или на свидетельство о поверке.
Изготовитель
-
1) Компания “National Instruments Corporation”, Венгрия
Тел./факс: 36-52-515-400
E-mail info@ni.com
-
2) Компания “National Instruments Malaysia Sdn. Bhd.”, Малайзия
Тел.: 604-344-6900, факс: 604-626-3436
E-mail info@ni.com
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС»
(ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел.: +7 (495) 783-68-51, факс: +7 (495) 783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314 Тел./факс: +7 (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия основан на аналого-цифровом преобразовании (АЦП) входного напряжения в цифровой код. Значения измеряемого напряжения отображаются в окнах программ, предназначенных для использования с различными типами первичных измерительных преобразователей. Все каналы являются изолированными и независимыми. Модуль NI 4461 имеет также каналы цифро-аналогового преобразования напряжения (ЦАП), в которых заданные значения напряжения выводятся на выход модуля. АЦП и ЦАП имеют разрешение 24 бит и максимальную частоту дискретизации 208400 Гц. Модули также имеют каналы для подачи управляющего постоянного тока смещения на первичные измерительные преобразователи, подключаемые к входам модуля. Подключение аналогового сигнала и вывод аналогового сигнала производится к контактам каналов на передней панели.
Модули имеют в своем составе источник опорного напряжения для автоподстройки, который позволяет минимизировать температурную погрешность измерения напряжения, опорный генератор частоты и триггер для синхронизации с внешними устройствами.
Модули различаются количеством каналов и диапазонами напряжения.
Модули имеют модификации по типу интерфейса. В наименовании модификации для заказа тип интерфейса приводится перед обозначением модуля. Номенклатура модификаций включает в себя: PCI-4461, PCI-4462, PXI-4461, PXI-4462, PXI-4495, PXI(PXIe)-4496, PXI(PXIe)-4498. Модули с интерфейсом PCI устанавливаются в слоты PCI компьютера, модули с интерфейсом PXI(PXIe) устанавливаются в слоты шасси PXI(PXIe).
Конструкция модулей представляет собой плату, на которой имеются лицевая панель с разъемом для присоединения измерительных кабелей, и разъем интерфейса. На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей представлен на рисунке 1 (показана модификация PCI-4461) и на рисунке 2 (показана модификация PXI-4462).
Таблица 4 - Комплектность модулей
Наименование и обозначение |
Кол-во |
Преобразователь напряжения измерительный аналого-цифровой модульный NI 4461/NI 4462/NI 4495/NI 4496/NI 4498 |
1 шт. по заказу |
Компакт-диск с драйвером NI-DAQmx и документацией |
1 шт. |
Кабели и принадлежности |
по заказу |
Руководство по эксплуатации |
1 шт. |
Методика поверки NI4461/M11-2020 |
1 шт. |
представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
1 |
2 |
Каналы АЦП, измерение постоянного и переменного напряжения | |
Количество каналов | |
N14461 |
2 |
N14462 |
4 |
N1 4495, N1 4496, N1 4498 |
16 |
Диапазоны измерения напряжения, В | |
N1 4461, N14462 |
±0,316; ±1; ±3,16; ±10; ±31,6; ±42,4 |
N1 4495, N1 4496 |
±1; ±10 |
N14498 |
±0,316; ±1; ±3,16; ±10 |
Входной импеданс; тип входа | |
N1 4461, N14462 |
1 МОм/217 пФ; AC/DC |
N14495 |
10 МОм/35 пФ; DC |
N1 4496, N1 4498 |
10 МОм/35 пФ; АС |
Пределы допускаемой абсолютной погрешности измерения напряжения U на частоте | |
1 кГц, мВ | |
N1 4461, N1 4462 в рабочем диапазоне температур без автоподстройки | |
диапазон ±0,316 В |
±(2,3-10 -U ± 1) |
диапазон ±1 В |
1 (2,3-10’2-CJ 1 2) |
диапазон ±3,16 В |
1 (2,3-10’2-U 1 3) |
диапазон ±10 В |
1 (2,3-10’2-U 1 7) |
диапазон ±31,6 В |
1 (2,3-10’2-U 1 30) |
диапазон ±42,4 В |
1 (2,3-10’2-U 1 70) |
N1 4461, N1 4462 в рабочем диапазоне температур с автоподстройкой | |
диапазон ±0,316 В |
±(3,5-10 -U ± 0,1) |
диапазон ±1 В |
ДЗА-ИГЧ.' • 0.2) |
диапазон ±3,16 В |
ДЗА-ИГ'-С • 0.5) |
диапазон ±10 В |
ДЗА-ИГ'-С • 0.7) |
диапазон ±31,6 В |
Д.З.б-ИГЧ.' • 5) |
диапазон ±42,4 В |
:(3.5-ИГЧ.' • 7) |
N1 4495 в рабочем диапазоне температур | |
без автоподстройки |
±(1-1б’2-и± 1) |
с автоподстройкой |
:(5-ИГЧ.' 0.5) |
N1 4496, N1 4498 в рабочем диапазоне температур | |
без автоподстройки |
:(1.8-1()’Ч.' • 3) |
с автоподстройкой |
ДСМО’Ч.' • 2) |
1) В течение 24 часов после автоподстройки (“Self-Calibrate”) при отклонении температуры | |
окружающей среды в пределах ±5 °C от температуры при автоподстройке. |
Окончание таблицы 2
1 |
2 |
Неравномерность амплитудно-частотной характеристики на частотах F относительно | |
уровня напряжения на частоте 1 кГц, дБ, не более | |
N1 4461, N14462 | |
диапазоны ±0,316; ±1 В | |
F < 20 кГц |
0,2 |
20 кГц < F < 45 кГц |
0,6 |
45кГц<Р<92кГц |
1,0 |
диапазоны ±3,16; ± 10; ±3 1,6; ±42,4 В | |
F < 20 кГц |
0,006 |
20 кГц < F < 45 кГц |
0,03 |
45кГц<Р<92кГц |
0,10 |
N1 4495, N1 4496, N1 4498 | |
F < 20 кГц |
0,003 |
20 кГц < F < 45 кГц |
0,01 |
45кГц<Р<92кГц |
0,05 |
Каналы ЦАП, воспроизведение постоянного и переменного напряжения (модуль NI 4461) | |
Количество каналов |
2 |
Диапазоны воспроизведения напряжения, В |
±0,1; ±1; ±10 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения U на частоте | |
1 кГц, мВ | |
в рабочем диапазоне температур без автоподстройки | |
диапазоны ±0,1; ± 1 В |
ди-иуЧ: • 2) |
диапазон ±10 В |
±(1 ,2 -10’2-U± 10) |
в рабочем диапазоне температур с автоподстройкойО |
1 (4,5-10’3-l J 1 1) |
Неравномерность амплитудно-частотной характеристики на частотах F относительно | |
уровня напряжения на частоте 1 кГц, дБ, не более | |
F < 20 кГц |
0,008 |
20 кГц < F < 92 кГц |
0,10 |
Опорный генератор частоты | |
Номинальное значение частоты, МГц |
100 |
Пределы допускаемой относительной погрешности частоты в течение одного года после | |
выпуска из производства или подстройки | |
N1 4461, N14462 |
128-10’6 |
N1 4495, N1 4496, N1 4498 |
160-10’6 |
Пределы допускаемого годового дрейфа частоты |
±540"6 |
Триггер | |
Уровень напряжения, В (TTL/CMOS) |
5 |
Длительность импульсов на входе, нс, не менее | |
NI 4461, NI 4462 |
10 |
N1 4495, N1 4496, N1 4498 |
100 |
1) В течение 24 часов после автоподстройки (“Self-Calibrate”) при отклонении температуры | |
окружающей среды в пределах ±5 °C от температуры при автоподстройке. |
Таблица 3 - Основные технические характеристики
Наименование |
Значение |
1 |
2 |
Типы соединителей | |
N1 4461, N1 4462 |
BNC; SMB (вход триггера) |
N1 4495, N1 4496, N1 4498 |
Infiniband 4x; SMB (вход триггера) |
Потребляемая мощность, Вт, не более | |
N14461 | |
с интерфейсом PCI |
17,7 |
с интерфейсом РХ1 |
13,0 |
N14462 | |
с интерфейсом PCI |
18,8 |
с интерфейсом PXI |
13,1 |
N14495 |
23,1 |
N14496 | |
с интерфейсом PXI |
26,1 |
с интерфейсом РХ1е |
16,3 |
N14498 | |
с интерфейсом PXI |
27,6 |
с интерфейсом PXIe |
17,8 |
Габаритные размеры (глубина х толщина х высота), мм | |
с интерфейсом PCI |
155 х 106 х 20 |
с интерфейсом PXI, PXIe |
216 х 20 х 130 |
Масса, г, не более | |
N1 4461, N1 4462 с интерфейсом РС1 |
227 |
N1 4461, N1 4462 с интерфейсом РХ1 |
241 |
N1 4495, N1 4496, N1 4498 |
326 |
Рабочие условия применения | |
температура окружающего воздуха, °C | |
модули с интерфейсом РС1 |
от 0 до 50 |
модули с интерфейсом PXI, PXIe |
от 0 до 55 |
относительная влажность воздуха, % |
от 10 до 90 (без конденсата) |
