Номер по Госреестру СИ: 64427-16
64427-16 Дефектоскопы ультразвуковые
(USLT USB)
Назначение средства измерений:
Дефектоскопы ультразвуковые USLT USB (далее по тексту - дефектоскопы) предназначены для измерений толщины металла при проведении ручного контроля на наличие дефектов точечных сварных швов, для измерений координат и оценки относительных размеров дефектов в сварных соединениях и основном металле трубопроводов, сосудов давления, котлов, транспортных и мостовых конструкций и других объектов.

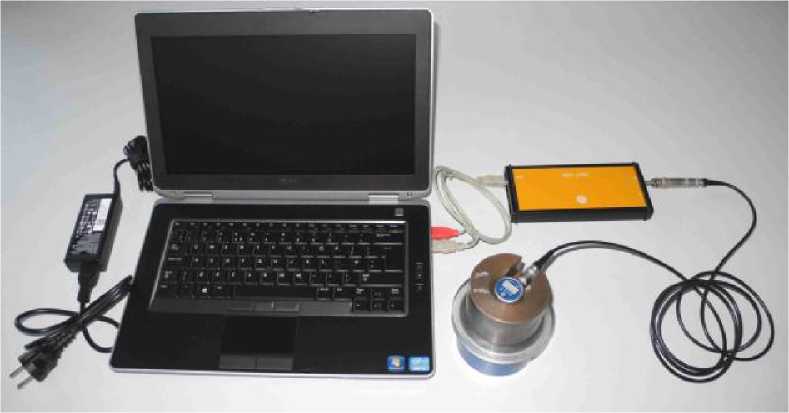

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
На компьютер, к которому подключен электронный блок дефектоскопа устанавливается внешнее базовое ПО «USLT 2000», которое выполняет следующие основные функции:
- установка и изменение настроек дефектоскопа;
- графическое отображение сигналов на экране компьютера ( А -scan);
- сохранение результатов контроля ;
- вывод на экран и распечатка результатов измерений;
- применение автоматических средств оценки результатов контроля ;
- ввод замечаний;
- экспорт результатов контроля в MS-Excel для создания отчетов контроля ;
Для дополнительной обработки результатов измерений могут применяться ПО UltraLOG и UltraLOG 3.0.
Идентификационные признаки ПО дефектоскопов соответствуют данным,
приведенным в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
USLT 2000 |
Номер версии (идентификационный номер) ПО |
3.0.4 и выше |
Цифровой идентификатор ПО |
- |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока дефектоскопа методом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации: «Дефектоскопы ультразвуковые USLT USB. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым USLT USB
Техническая документация компании GE Sensing & Inspection Technologies GmbH, Германия.
Поверка
Поверкаосуществляется согласно методике поверки МП 020.Д4-16 «ГСИ. Дефектоскопы ультразвуковые USLT USB. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в марте 2016 г. Знак поверки наносится на заднюю панель электронного блока дефектоскопа.
Основные средства поверки:
-
1 Генератор сигналов сложной формы AFG 3022 ( Госреестр № 32620-06);
-
2 Осциллограф цифровой TDS2012B (Госреестр № 32618-06);
-
3 Магазин затуханий МЗ-50-2 (Госреестр № 5783-76);
-
4 Меры №2 и №3 из комплекта мер ультразвуковых ККО-3 (Госреестр № 63388-16).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик дефектоскопов с требуемой точностью.
Изготовитель
GE Sensing & Inspection Technologies GmbH, Германия
Адрес: Robert-Bosch-Str.3, D-50354 Huerth, Germany
Телефон: +49 (0) 22 33 - 601 111
Web-сайт: www.ge-mcs.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»),
г. Москва
Адрес: 123317, г. Москва, Пресненская наб., д. 10
Телефон: (495) 739-68-11
Факс: (495) 739-68-01
Web-сайт: www.ge-mcs.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
е-mail: vniiofi@vniiofi.ru
Принцип действия дефектоскопов основан на эхо-методе и на реверберационном методе ультразвукового неразрушающего контроля.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от неоднородностей в объекте или от его донной поверхности, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. Обработанные сигналы передаются на компьютер, подключенный к электронному блока дефектоскопа для визуализации и проведения измерений. На экране компьютера отображаются параметры обработанного сигнала, значение толщины, координат дефектов. По форме серии отраженных эхо-сигналов и значению толщины дефектоскоп выдает заключение о наличии дефектов в точечных сварных швах.
В дефектоскопах предусмотрена визуальная и (или) звуковая сигнализация.
Дефектоскопы выполнены в виде малогабаритного электронного блока, подключаемого по интерфейсу USB к компьютеру. Управление электронным блоком дефектоскопов осуществляется с помощью программного обеспечения (ПО), установленного на компьютере.
Дефектоскопы выпускается в двух версиях:
-
- с двумя разъемами для преобразователей;
-
- с двумя разъемами для преобразователей, интерфейсом для кодирующего устройства и разъемом для дополнительного источника питания.
Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов ультразвуковых USLT USB
Таблица 4
Наименование |
Количество |
Электронный блок |
1 шт. |
Ультразвуковые преобразователи типа G 20 MN, B..S, MB..S, SEB, MSEB, WB, WB, MWB, компании GE Sensing & Inspection Technologies GmbH |
1 шт.* |
Компьютер |
1 шт.** |
Сетевой блок питания |
1 шт.*** |
Кабель USB В-А, 1 м |
1 шт. |
Кабель Lemo-Lemo |
1 шт.** |
Компакт-диск с ПО USLT 2000 |
1 шт. |
Компакт-диск с ПО UltraLOG |
1 шт.** |
Компакт-диск с ПО UltraLOG 3.0 |
1 шт.** |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
* - Тип и количество в соответствии с заказом потребителя. ** - Поставляется по дополнительному заказу потребителя. *** - Поставляется для версии дефектоскопов с интерфейсом для кодирующего устройства |
Таблица 2
Наименование характеристики |
Значение |
Диапазон установки частоты повторения зондирующего импульса, Гц |
от 8 до 1000 |
Допускаемое отклонение установки частоты повторения зондирующего импульса, % |
±10 |
Частотные фильтры, МГц |
от 3,0 до 20,0; от 0,5 до 3,0; от 7,0 до 20,0; от 2,0 до 7,0 |
Диапазон установки усиления, дБ |
от 0 до 110 |
Дискретность регулировки усиления, дБ |
0,5; 1; 2; 6 |
Допускаемое отклонение установки усиления, дБ в диапазоне от 1 до 10 дБ включ.; в диапазоне св. 10 до 80 дБ; |
±1,0 ±1,5 |
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, % от полной высоты экрана дефектоскопа |
±2 |
Диапазон показаний толщины или глубины залегания дефектов, мм |
от 1 до 9700 |
Пределы допускаемой абсолютной погрешности измерений толщины или глубины залегания дефектов по стали с прямыми ПЭП в диапазоне от 3 до 300 мм, мм |
±(0,1+0,01-X), где X - измеренное значение толщины или глубины залегания дефекта, мм |
Пределы допускаемой относительной погрешности измерения координат дефектов по стали с наклонными ПЭП в диапазоне от 2 до 250 мм, % |
±5 |
Диапазон установки задержки в призме преобразователя, мкс |
от 0 до 100 |
Диапазон регулировки скорости УЗК, м/с |
от 500 до 15000 |
Габаритные размеры электронного блока, мм, не более - длина, |
183 |
- ширина, |
85 |
- высота |
25 |
Масса электронного блока, кг, не более |
0,6 |
Питание электронного блока осуществляется: - от USB разъема компьютера с напряжением; |
5 В ± 5 % |
- от сети переменного тока с напряжением, В (для дефектоскопов с интерфейсом для кодирующего устройства) |
от 100 до 230 |
Условия эксплуатации электронного блока: - температура окружающей среды, °С |
от 0 до +45 |
- относительная влажность воздуха при температуре +25 °С, % |
до 95 |
