Номер по Госреестру СИ: 47409-11
47409-11 Система ультразвукового контроля
(RWP-VIS)
Назначение средства измерений:
Система ультразвукового контроля RWP-VIS предназначена для измерения амплитуд эхосигналов от дефектов, времени прохождения продольной УЗК волны в материале, определения координат дефектов при проведении неразрушающего контроля.

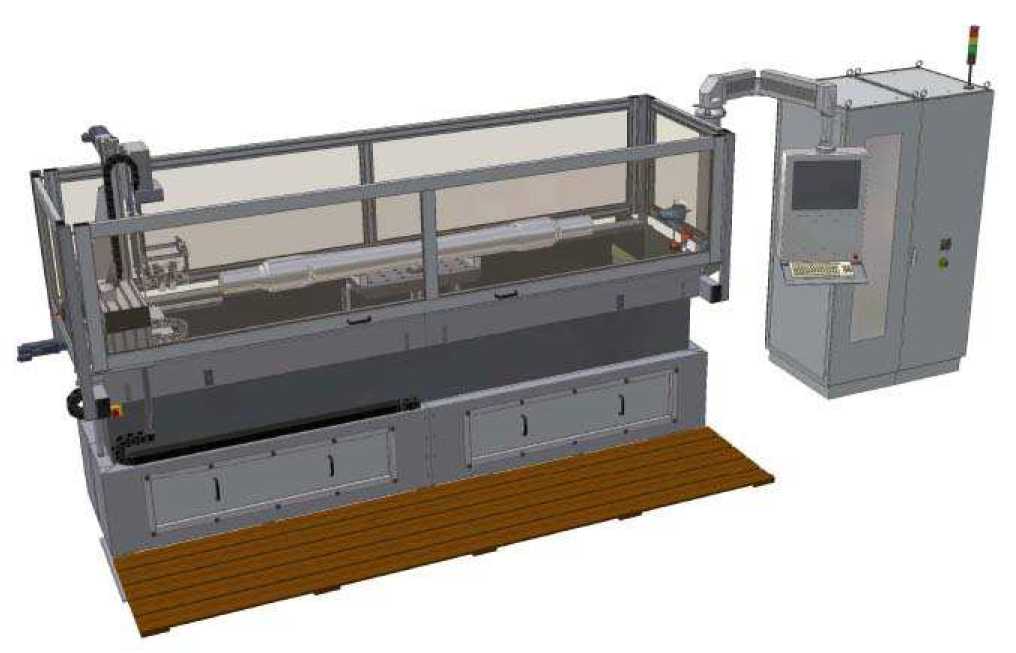

Внешний вид.
Система ультразвукового контроля
Рисунок № 1
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения UNIVIS версии 100.0.17.0.
Программное обеспечение UNIVIS имеет уровень защиты А от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
Наименование программного обеспечения |
Идентифика ционное наименован ие программно го обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа обработки данных и управления системой |
UNIVIS |
100.0.17.0 |
4B2E8B65 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационной документацию методом печати и на заднюю панель электронного блока системы методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Система ультразвукового контроля RWP-VIS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документыТехническая документация фирмы «GE Sensing & Inspection Technologies GmbH», Германия.
Поверка
Поверкаосуществляется согласно методике поверки «Система ультразвукового контроля RWP-VIS. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2011 года.
Основные средства поверки:
-
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов 4 мВ - 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%;
-
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1% (от величины + 1 мВ), амплитудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
-
3. Контрольные образцы №2, №3 из комплекта КОУ-2.
Изготовитель
фирма «GE Sensing & Inspection Technologies GmbH», Германия.Адрес: Service-Center Robert-Bosch-Strasse 3 50354 Huerth
Federal Republic of Germany Телефон: +49 (0) 2233 / 601-111 Телефакс: +49 (0) 2233 / 601-555 сайт: www.gesensinginspection.com
Заявитель
ФГУП «Научно исследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта (НИИ мостов)»Адрес: 190031, С.-Петербург, наб.р.Фонтанки, 113 Телефон/факс (812) 310 17 16, (812) 722 64 18
E-mail: mail@ndt.sp.ru сайт: www.ndt.sp.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»Принцип действия системы основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Система предназначена для работы в иммерсионном режиме.
Система представляет собой ультразвуковой многоканальный прибор, основной частью которого является генератор\приемник УЗ импульсов, работающий в эхо - импульсном режиме, система позиционирования преобразователей, ванна для проведения иммерсионного контроля.
Общий вид системы представлен на рисунке 1.
Рисунок 1
Таблица 2.
Наименование характеристики |
RWP-VIS |
1 |
2 |
Номинальное значение амплитуды импульсов возбуждения, В |
230 |
Пределы допускаемого значения отклонения амплитуды импульсов возбуждения от номинального значения на нагрузке 50±1 Ом, % |
±20 |
Пределы допускаемого значения абсолютной погрешности измерения амплитуд сигналов на входе приемника, % |
±1 |
Пределы допускаемого значения абсолютной погрешности установки усиления приемника в диапазоне от 0 до 85 дБ с шагом 5 дБ, дБ |
±(0,2+0,01 Nn), где Nn - установленное усиление приемника, дБ |
Пределы допускаемого значения абсолютной погрешности измерения временных интервалов в диапазоне глубин залегания дефекта от 0 до 600 мм, мкс |
±0,1 мкс |
Диапазон измерения координат залегания отражателя, мм |
0-600 |
Пределы допускаемой абсолютной погрешности измерения координат залегания дефектов (при имитации отражателя радиоэлектронным сигналом), мм |
±0,001 |
Габаритные размеры, не более (высота, ширина, глубина), мм
|
2384х4285х1030 2384х1210х 832 |
Масса системы, не более, кг |
3400 |
Наименование характеристики |
RWP-VIS |
1 |
2 |
Питание, В |
230 ± 20 |
Температура эксплуатации, °С |
от +15 °С до +35 °С |
Относительная влажность воздуха (при температуре 350С), % |
5 - 95 |
Атмосферное давление, мм рт.ст. |
750 ± 30 |
