Номер по Госреестру СИ: 64402-16
64402-16 Спектрометры комбинационного рассеяния (рамановские спектрометры)
(BRAVO)
Назначение средства измерений:
Спектрометры комбинационного рассеяния (рамановские спектрометры) BRAVO (далее по тексту - спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со
стандартизованными и аттестованными методиками (методами) измерений.
Внешний вид.
Спектрометры комбинационного рассеяния (рамановские спектрометры)
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.06.2026
Номер записи - 155681
ID в реестре СИ - 378081
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр комбинационного рассеяния BRAVO, нет модификации, Без модификации, BRAVO, -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 127
Выдано извещений - 1
Кол-во периодических поверок - 92
Кол-во средств измерений - 8
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2016.06.28 Об утверждении типов средств измерений
№1029 от 2021.06.16 О продлении срока действия утвержденного типа средств измерений
Наличие аналогов СИ: Спектрометры комбинационного рассеяния (рамановские спектрометры) (BRAVO)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
64402-16 Спектрометры комбинационного рассеяния (рамановские спектрометры) (BRAVO) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
60777-15 Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
64402-16 Спектрометры комбинационного рассеяния (рамановские спектрометры) (BRAVO) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
69110-17 Экспресс-анализаторы рамановские портативные (ИнСпектр) ООО "Спектр-М" (РОССИЯ г.Черноголовка) |
64402-16 Спектрометры комбинационного рассеяния (рамановские спектрометры) (BRAVO) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
60856-15 Спектрометры рамановские портативные (ХимЭксперт) ООО "Южполиметалл-Холдинг" (РОССИЯ г.Москва) |
Все средства измерений ООО "Южполиметалл-Холдинг"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Спектрометры рамановские портативные (ХимЭксперт)
Стоимость поверки Спектрометры рамановские портативные (ХимЭксперт)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
7301 | 9024 |
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 9024 |
ФБУ Красноярский ЦСМ Красноярский край |
7115 | 9024 |
ФБУ Липецкий ЦСМ Липецкая область |
5369 | 9024 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 9024 |
Программное обеспечение
Спектрометры оснащаются:
- встроенным программным обеспечением, установленным в микропроцессоре, находящемся в корпусе прибора, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
- автономным программным обеспечением OPUS, установленным на внешнем персональном компьютере, работающем под управлением операционной системой Windows. Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OPUS |
Номер версии (идентификационный номер) ПО |
не ниже 7.7.* |
Цифровой идентификатор ПО (для версии 7.7.15.308, файл opus.exe, алгоритм CRC32) |
FEF22F8E |
Примечание: *версия ПО может иметь дополнительные цифровые суффиксы |
Встроенное ПО является полностью метрологически значимым; к метрологически значимой части автономного ПО относится файл opus.exe. Встроенное ПО и метрологически значимая часть автономного ПО выполняет следующие функции:
- регистрация сигнала детектора ;
- создание и хранение файлов методов измерений;
- получение спектра КР в частотной шкале из сигнала детектора;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель спектрометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Спектрометры комбинационного (рамановского ) рассеяния BRAVO. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного (рамановского) рассеяния BRAVO техническая документация фирмы «Bruker Optik GmbH», Германия.
Поверка
Поверка осуществляется по документу МП-242-2001-2016 «Спектрометры комбинационного рассеяния (рамановские спектрометры) BRAVO. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.03.2016 г.Основные средства поверки: полистирол по ГОСТ 20282-86. Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1.
Изготовитель
Фирма «Bruker Optik GmbH», Германия Адрес: Germany, Ettlingen, Rudolf-Plank-Strabe, 27.
Тел.: +49 (7243) 504-2000, Факс: +49 (7243) 504-2050
Заявитель
ООО «Брукер», г. Москва.Адрес: Россия, 119017, Москва, Пятницкая ул. 50/2 стр. 1. Тел.: +7(495) 517-92-84 Факс: +7(495) 517-92-86.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19. Телефон +7 (812) 251-76-01,факс: +7 (812) 713-01-14.
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия спектрометров основан на том, что при освещении исследуемого образца монохроматическим лазерным излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или рамановским спектром.
Конструктивно спектрометры состоят из лазерного источника излучения, спектрометра с дифракционной решеткой, ПЗС-матрицей и электронного блока, объединенных в едином корпусе. Пломбирование спектрометров не предусмотрено.
Управление работой спектрометра, регистрация спектров исследуемых образцов, обработка выходной информации и запоминание результатов анализа осуществляется с помощью:
-
- встроенного в спектрометр микропроцессора;
-
- внешнего персонального компьютера при установке прибора на специальную док-станцию или связи прибора с персональным компьютером по беспроводному соединению WiFi. Внешний вид спектрометров показан на рисунке 1. Знак поверки наносится на переднюю панель спектрометра.
Место нанесения знака поверки

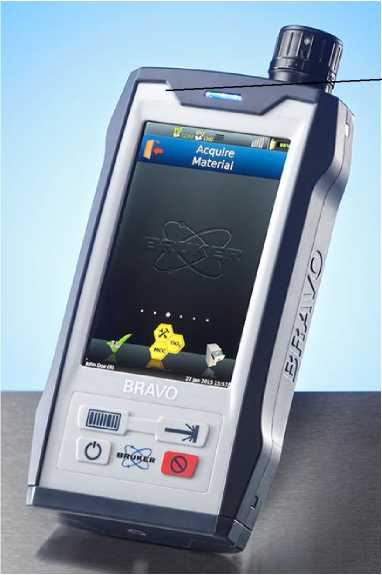

Рисунок 1 - Внешний вид спектрометров BRAVO и место нанесения знака поверки
-
1 Спектрометр в комплекте: пластиковый чемодан для переноски и хранения спектрометра, зарядное устройство, запасной аккумулятор, образец из полистирола, образец карбоната кальция, измерительная насадка для виал, измерительная насадка для измерения «на отражение».
-
2 Руководство по эксплуатации на русском языке.
-
3 Методика поверки МП -242-2001-2016.
Лист № 4 Всего листов 4
Таблица 3 Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики |
Спектральный диапазон, см-1 |
от 300 до 3200 |
Длина волны лазеров возбуждения, нм |
от 700 до 1100 |
Пределы допускаемой абсолютной погрешности |
±1,5 |
шкалы волновых чисел, см-1, не более | |
Относительное отклонение интенсивности пиков в спектре полистирола от референтного1 значения (по площадям пиков; относительно пика 1001,4 см-1), %, не более: | |
620,9 см-1 |
10 |
1602,3 см-1 |
10 |
3054,3 см-1 |
10 |
Чувствительность (высота пика полистирола 1001,4 см-1), у.е., не менее |
5000 |
Габаритные размеры (Д*Ш*В), мм, не более: | |
-спектрометр |
156x270x62 |
-док-станция |
150x365x130 |
Масса, кг, не более: | |
-спектрометр |
1,5 |
-док-станция |
1,9 |
Параметры электрического питания: | |
- частота переменного тока, Гц |
(50±1)/(60±1) |
- напряжение (через док-станцию), В |
от 100 до 240 |
-напряжение постоянного тока (от встроенного аккумулятора), В |
7,2±2 |
Средний срок службы, лет |
7 |
Наработка на отказ, ч, не менее |
4800 |
Условия эксплуатации: | |
о - температура окружающего воздуха, С |
от +5 до +35 |
- относительная влажность окружающего воздуха (при 25 °С), %, не | |
более |
95 |
- диапазон атмосферного давления, кПа |
от 84 до 106 |
Примечание: Значение, полученное при выпуске прибора из производства. |
Ссылки на другие типы СИ
- 81875-21 Автоцистерна
- 6264-77 Приборы цифровые комбиниров...
- 74865-19 Трансформаторы напряжения
- 78299-20 Система автоматизированная ...
- 69989-17 Колонка топливораздаточная
- 260-91 Штангенциркули
- 73000-18 Приборы измерения геометрич...
- 82994-21 Тахеометр электронный
- 1712-76 Меры длины
- 68245-17 Система автоматизированная ...
