Номер по Госреестру СИ: 52655-13
52655-13 Фурье-спектрометры
(TANGO-R)
Назначение средства измерений:
Фурье-спектрометры TANGO-R (далее тексту Фурье-спектрометры) предназначены для измерения оптических спектров отражения в инфракрасном (ИК) диапазоне, для производственного анализа спектров отражения твердых тел и порошков.
Внешний вид.
Фурье-спектрометры
Рисунок № 1
Внешний вид.
Фурье-спектрометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.01.2023
Номер записи - 142479
ID в реестре СИ - 364879
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Фурье-спектрометр TANGO-R, Поверка, нет модификаций, Нет модификации, нет данных, Без модификации, Tango-R BRUKER, TANGO-R, Avatar и др., -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 251
Выдано извещений - 2
Кол-во периодических поверок - 135
Кол-во средств измерений - 63
Кол-во владельцев - 48
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№169 от 2018.01.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1790 от 2018.08.23 О продлении срока действия свидетельств об утверждении типа
№3408 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационно-коммуникационные технологии в образовании (ИКТО)" (ТК 461)
Наличие аналогов СИ: Фурье-спектрометры (TANGO-R)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Bruker Optik GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Фурье-спектрометры (TANGO-R)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 64 | 11 | 29 | 0 | 54 | 11 | 22 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 4 | 0 | 6 | 0 | 4 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 9 | 0 | 9 | 0 | 4 | 0 | 4 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 2 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 1 | 0 | 4 | 1 | 1 | 0 | 1 | |
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 14 | 1 | 0 | 14 | 0 | 11 | 0 | 11 | |
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 3 | 0 | 23 | 0 | 9 | 0 | 9 | |
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО ПК "ТЭКСИ" (RA.RU.311245) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГБУ "ВНИИОФИ" (RA.RU.311485) | 15 | 0 | 15 | 0 | 12 | 0 | 12 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Фурье-спектрометры (TANGO-R)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
7301 | 9715 |
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 9715 |
ФБУ Воронежский ЦСМ Воронежская область |
6587 | 9715 |
ФБУ Калининградский ЦСМ Калининградская область |
14184 | 9715 |
ФБУ Калужский ЦСМ Калужская область |
160 | 9715 |
Программное обеспечение
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 7.0. В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа управления и обработки данных |
OPUS™ |
7.0 |
9729AE7D (по файлу opus.exe) |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений приведены в руководстве по эксплуатации «Фурье-спектрометры TANGO-R», п.6 «Измерение».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам TANGO-R
-
1. Техническая документация фирмы «Bruker Optik GmbH», Германия.
-
2. ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
Изготовитель
фирма «Bruker Optik GmbH», Германия.Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600 Факс: (07243)504-698 E-mail: optik@bruker.de
Заявитель
Общество с ограниченной ответственностью "Брукер" (ООО “Брукер”)119334, г. Москва, Ленинский проспект, д.47
Тел.: +7 (495) 502-90-06;
Факс: +7 (495) 502-90-07
E-mail: info(at)bruker.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi. ru
Принцип действия Фурье-спектрометров основан на применении интерферометра, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен c трехгранными отражателями. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
В спектрометре реализуется метод измерения диффузного отражения с помощью “интегрирующей сферы”, которая собирает максимум отраженного образцом излучения и направляет его на детектор.
Общий вид Фурье-спектрометра представлен на рисунке 1.

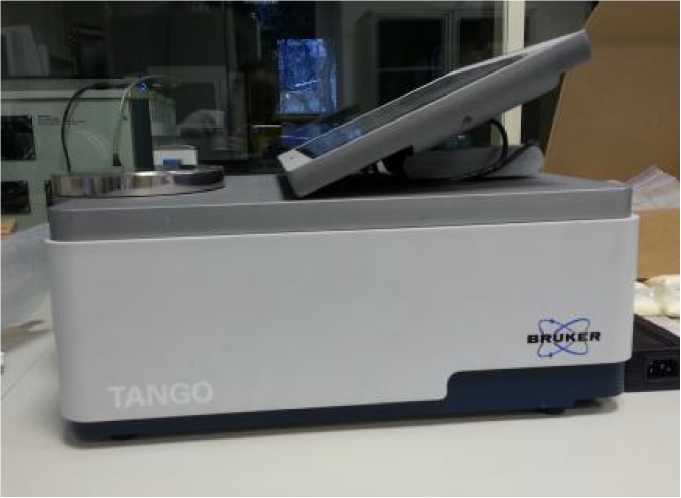

Рисунок 1 - Общий вид Фурье-спектрометров TANGO-R

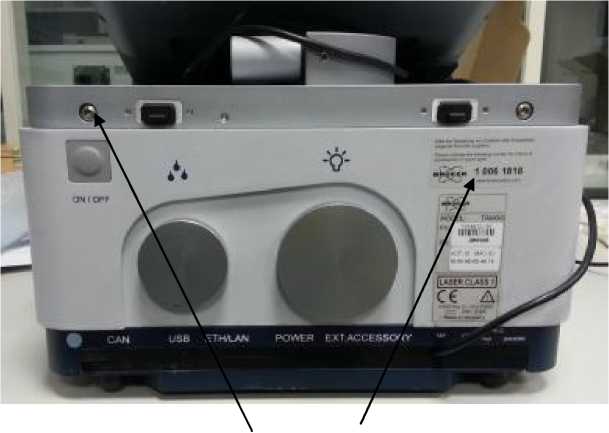

Рисунок 2 - задняя панель спектрометров TANGO-R, *- место пломбирования, **- место маркировки
Фурье-спектрометры TANGO-R комплектуются в соответствии с таблицей 3. Таблица 3
Наименование |
Количество, шт. |
Основной комплект поставки: | |
Спектрометр TANGO-R |
1 |
Кабель передачи данных (10Base-T кабель cross-over) |
1 |
Спектроскопическое программное обеспечение OPUS™ |
1 |
Руководство пользователя TANGO-R |
1 |
Комплект запасных частей (лампа источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) |
1 |
Методика поверки МП 85. Д4-12 «Фурье-спектрометры TANGO-R» |
1 |
Набор стандартных образцов (золотой стандарт и ловушка) |
1 |
Дополнительно в комплект поставки может вхоДить: | |
PC совместимый компьютер (включая операционную систему Windows™) | |
Другие пакеты программ OPUS™ (напр., IDENT, QUANT, LAB) и сопутствующие руководства | |
Приспособление для проведения измерений жидкостей на интегрирующей сфере методом диффузионного отражения | |
Вращающийся держатель для негомогенных образцов, в комплект включен 1 стакан диаметром 51 мм | |
Опция для микроизмерений (таблетки и единичные зерна). В комплектацию входит держатель для образцов | |
Приспособление для измерения спектров отражения образцов малых размеров | |
Кольца (10 шт) для анализа отдельных зерен. | |
Вращающийся держатель (с центровкой, диаметр 51 мм) | |
Вставка для вращающегося держателя (с центровкой, под ампулы 22 мм) | |
Вращающийся держатель для негомогенных образцов, в комплект включен 1 стакан диаметром 97 мм | |
Адаптер для чашек Петри | |
Посуда для измерений |
приведены в таблице 2. Таблица 2
Параметры |
TANGO-R |
Спектральный диапазон в стандартной комплектации, см-1 (мкм) |
11500 - 4000 (0,870 - 2,500) |
Максимальное спектральное разрешение по парам воды атмосферы, см-1 |
4,0 |
Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел на длине волны 7181,68 см-1, см-1, не более |
±0,1 |
Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел в диапазоне 10300 ^5130 см-1, см-1,не более |
±1,0 |
Напряжение питания переменного тока, В |
220 ± 22 |
Параметры |
TANGO-R |
Потребляемая мощность: Оптика без системы обработки данных |
100-240 В, 50/60 Гц, 40 Вт 30 Вт |
Габаритные размеры в базовой конфигурации (ш * д * в), мм, не более |
292x438x175 |
Масса, кг, не более |
18,6 |
Условия эксплуатации: температура окружающего воздуха, °С |
15-35 |
относительная влажность воздуха, % не более |
80 |
атмосферное давление, мм рт. ст. |
760 ± 60 |
Условия транспортировки: |
От минус 20 до плюс |
температура окружающего воздуха, °С |
50 |
Ссылки на другие типы СИ
- 58345-14 Мерники металлические техни...
- 73220-18 Автотопливозаправщики
- 86676-22 Измерители RLC
- 46995-11 Преобразователи напряженнос...
- 53195-13 Детекторы масс-селективные
- 6479-87 Амперметры и вольтметры
- 61093-15 Приборы универсальные для и...
- 4070-90 Термометры манометрические ...
- 33971-07 Дозаторы весовые нетто
- 46786-11 Трансформаторы напряжения
