Номер по Госреестру СИ: 63483-16
63483-16 Дефектоскопы ультразвуковые
(USIP 40)
Назначение средства измерений:
Дефектоскопы ультразвуковые USIP 40 (далее - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО), установленное на дефектоскопы выполняет следующие функции:
-
- установка параметров работы каналов дефектоскопа;
-
- синхронизация работы каналов блока контроля с заданной частотой;
-
- чтение результатов работы каналов;
-
- вывод информации на дисплей в реальном времени: параметры настроек, электронный самописец, вид сигнала в выбранном канале;
-
- запись протокола контроля.
-
- ПО представляет из себя модульную систему, которая позвонят оператору настроить
отображение необходимой информации по собственным предпочтениям.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
аблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
USIP40 |
3.0.1.60 и выше |
- |
- |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель электронного блока дефектоскопа методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых USIP 40 (Выпуск 10, от ноября 2013 года); Глава 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым USIP 401 ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;
В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Ультразвуковые волны вводят в контролируемый объект, прикладывая к его передней поверхности ультразвуковой пьезоэлектрический преобразователь (далее - ПЭП), работающий в режиме излучения. При отражении ультразвуковой волны от неоднородностей в объекте или от его задней поверхности образуются эхо -сигналы, улавливаемые тем же ПЭП, переключенным в режим приема. Электрический сигнал от ПЭП регистрируется и обрабатывается процессором ультразвукового блока; управляемый компьютером процессор определяет, запоминает и выдает на дисплей параметры сигнала, значение измеренного расстояния (глубины залегания дефекта или толщины образца) и координаты дефекта.
Дефектоскопы имеют три модификации:
-
- модификация Rack применяется для установки в 19-дюймовый шкаф или в качестве независимой рабочей станции. Состоит из ультразвукового оборудования, встроенного компьютера, программного обеспечения, монитора и клавиатуры, укомплектованной в корпус 19-дюймового шкафа. В случае необходимости, система может быть дополнена функцией дистанционного управления и другими внешними устройствами.
-
- модификация Ultrasonic Box (ультразвуковой блок) состоит только из ультразвукового оборудования и управляется через внешний компьютер. Модификация Ультразвуковой блок разработана для интегрирования в существующую систему в приложениях, которые извлекают выгоду из ультразвукового электронного оборудования, расположенного отдельно от управляющего компьютера. Модификация может использоваться в настольной конфигурации или устанавливаться в 19-дюймовом шкафу.
-
- модификации Portable (портативный) имеет питание от батареи и сенсорный монитор для мобильного использования. Ультразвуковое аппаратное и программное оборудование также встроено в корпус. Клавиатура и мышь могут быть подключены по желанию.

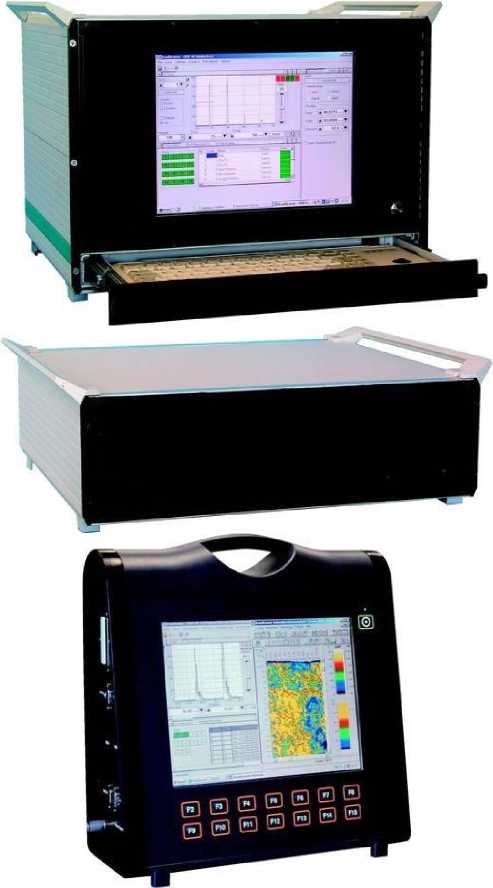

Рисунок 1 - Общий вид дефектоскопов
Дефектоскопы могут быть применены в особо ответственных объектов производственной деятельности: энергетики, нефтегазовой и нефтеперерабатывающей промышленности, на железнодорожном, авиационном и других видах транспорта и других отраслях, для контроля изделий основного производства и технологического оборудования.
Таблица 3
Наименование |
Rack |
Box |
Portable |
Блок электронный USIP 40 Rack |
1 шт. |
- |
- |
Блок электронный USIP 40 Box |
- |
1 шт. |
- |
Блок электронный USIP 40 Portable |
- |
- |
1 шт. |
Комплект кабелей |
1 шт. |
1 шт. |
1 шт. |
Предохранители 0,8 А |
2 шт. |
2 шт. |
2 шт. |
Комплект монтажных материалов |
1 шт. |
1 шт. |
- |
Сертификат производителя |
1 шт. |
1 шт. |
1 шт. |
Стилус для сенсорного сигнала |
- |
- |
1 шт. |
Блок питания |
- |
- |
1 шт. |
Литий-ионные батареи |
- |
- |
1 шт. |
ПЭП (тип и количество в соответствие с заказом потребителя) |
- |
- |
- |
Транспортировочный кейс |
1 шт. |
1 шт. |
1 шт. |
Краткая инструкция |
1 экз. |
1 экз. |
1 экз. |
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
Методика поверки |
1 экз. |
1 экз. |
1 экз. |
Таблица 2
Наименование характеристики |
Значение | ||
USIP 40 Rack |
USIP 40 Box |
USIP 40 Portable | |
Число каналов контроля: |
1, 2, 5, 10 |
1, 2, 5, 10 |
2, 5, 10 |
Амплитуда зондирующих импульсов, В |
100, 400 | ||
Допускаемое отклонение установки амплитуды зондирующих импульсов, % |
± 10 | ||
Частота следования зондирующих импульсов, Гц |
От 4 до 20000 | ||
Диапазон измерения временных интервалов, мкс |
От 1 до 5000 | ||
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
± (0,05 + 0,001 • Т), где Т измеренное значение временных интервалов, мкс | ||
Диапазон установки усиления приемного тракта, дБ |
От 0 до 110 | ||
Шаг регулировки усиления, дБ |
0,5 | ||
Пределы допускаемого отклонения установки усиления в диапазоне от 0 до 50 дБ, дБ |
± (0,2 + 0,02 • N), где N измеренное значение усиления, дБ | ||
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 20 до 100 % высоты экрана, дБ |
± 0,5 | ||
Диапазон регулировки смещения изображения А-развертки (для стали), мм |
От - 10 до + 15000 | ||
Пределы допускаемой абсолютной погрешности измерения толщины изделия и глубины залегания дефектов при работе с прямым ПЭП в диапазоне толщин от 3 до 300 мм, мм |
± (0,1 + 0,02 • Х), где Х измеренное значение толщины, мм | ||
Пределы допускаемой относительной погрешности измерения координат дефекта при работе с наклонным ПЭП в диапазоне толщин от 3 до 300 мм, % |
± 10 | ||
Диапазон устанавливаемых значений скорости звука, м/с |
От 500 до 20000 | ||
Диапазон рабочих частот, МГц
|
1; 2,25; 5; 10; 15 0,2 - 30; 10 - 30; 1 - 10 |
Продолжение таблицы 2
Наименование характеристики |
Значение | ||
USIP 40 Rack |
USIP 40 Box |
USIP 40 Portable | |
Питание от сети переменного тока: - напряжение, В; |
110 ± 10% 220 ± 10% | ||
|
60 | ||
- при номинальном значении напряжения 220 В, Гц |
50 | ||
Питание от встроенного аккумулятора: - напряжение, В |
10,8 | ||
Габаритные размеры дефектоскопа, высота х |
310 х 450 х |
132 х 450 х |
390 х 374 х |
ширина х длина, мм, не более |
375 |
430 |
155 |
Масса измерительного блока, кг, не более |
16,5 |
7 |
6,7 |
Диапазон рабочих температур, оС |
От 0 до + 40 |
* Все данные в мм относятся к скорости материала 5920 м/с.
