Номер по Госреестру СИ: 59806-15
59806-15 Толщиномеры ультразвуковые
(PocketMIKE)
Назначение средства измерений:
Толщиномеры ультразвуковые PocketMIKE (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозийному или эрозионному износу.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
PocketMIKE |
1.02 и выше |
- |
- |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на свободную поверхность корпуса электронного блока толщиномера способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации толщиномеров ультразвуковых PocketMIKE (Редакция 1.0, от 2004 года); Глава 4.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым PocketMIKEТехническая документация компании Baker Hughes Digital Solutions GmbH, Германия.
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.
Генератор электронного блока толщиномера формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые, передаются через слой контактной жидкости в объект контроля.
Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электронного блока. Электронный блок толщиномера оцифровывает полученный сигнал. Значение толщины выводится на жидкокристаллическом дисплее электронного блока в цифровом виде.

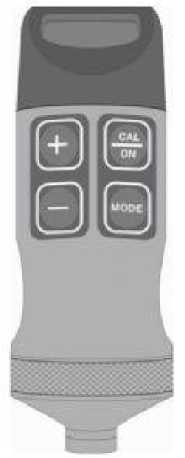

Конструктивно толщиномеры состоят из электронного блока и раздельно-совмещенного преобразователя с винтовым соединением, образующие единый корпус цилиндрической формы. Управление толщиномерами производится с панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.
Рисунок 1 - Общий вид толщиномеров
Защита от несанкционированного доступа обеспечена конструкцией толщиномеров.
Таблица 3
Наименование и условное обозначение |
Количество |
Толщиномер |
1 шт. |
Шнурок на запястье |
1 шт. |
Щелочная батарея типа АА |
1 шт. |
Жесткий футляр |
1 шт. |
Преобразователь |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Сертификат о калибровке от изготовителя |
1 экз. |
Методика поверки |
1 экз. |
приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений толщины по стали, мм |
От 1 до 300 |
Пределы допускаемой абсолютной погрешности измерения толщины по стали, мм |
± (0,001 • Х + 0,1), где Х -измеренное значение толщины, мм |
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 1000 до 9999 |
Дискретность измерений, мм:
|
0,01 0,1 |
Питания от щелочных батарей типа АА с напряжением, В |
1,5 |
Г абаритные размеры электронного блока с преобразователем (высота х диаметр), мм, не более |
105 х 39 |
Г абаритные размеры контактной площадки преобразователя (диаметр), мм, не более |
12 |
Масса электронного блока с батареями питания, кг, не более |
0,205 |
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От - 10 до + 50 До 95 |
