Номер по Госреестру СИ: 62380-15
62380-15 Виброметры
(VA-12 и VM-82A)
Назначение средства измерений:
Виброметры VA-12 и VM-82A (далее виброметры) предназначены для измерения и спектрального анализа характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения).
Внешний вид.
Виброметры
Рисунок № 1
Внешний вид.
Виброметры
Рисунок № 2
Программное обеспечение
служит для обработки, визуализации и архивации информации, поступающей от акселерометров. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VA12 |
Номер версии (идентификационный номер) ПО |
не ниже 1.4 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если есть) |
- |
Таблица 2 пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VM82A |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус виброметра методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброметры VA-12 компании RION, Япония». Руководство по эксплуатации «Виброметры VM-82A компании RION, Япония».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам VA-12 и VM-82A
Техническая документация компании RION, Япония.
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц».
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Изготовитель
Компания RION, ЯпонияАдрес: 3-20-41 Higashimotomachi, Kokubunji, Tokyo 185-8533 Japan
Заявитель
Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»)
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., 140
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Виброметры представляют собой одноканальные портативные приборы, служащие для измерения характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения), хранения и передачи данных на ПК.
Виброметры состоят из выносного акселерометра и измерительного блока. Акселерометр представляет собой пьезоэлектрический вибропреобразователь, напряжение на выходе которого пропорционально воздействующему на него виброускорению. Напряжение подается на измерительный блок, который производит обработку сигнала, однократное и двукратное интегрирование.
Виброметры отличаются диапазонами измерений, габаритными размерами и массой. Виброметр VA-12 также позволяет проводить спектральное преобразование сигнала на основе быстрого преобразования Фурье (БПФ).
Питание виброметров VA-12 осуществляется от восьми элементов питания IEC R6, а питание виброметров VM-82A от четырех.
На передней панели виброметров расположен жидкокристаллический экран, предназначенный для индикации показаний.
Внешний вид виброметров VA-12 приведен на рисунке 1, внешний виброметров
VM-82A приведен на рисунке 2.

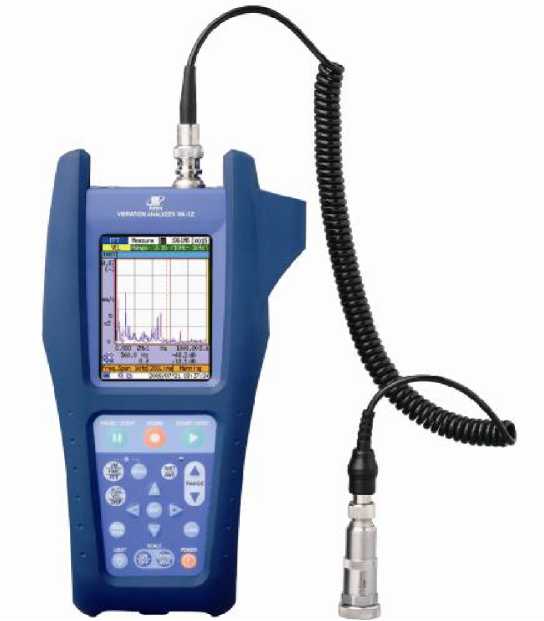

Рисунок 1 - Виброметр VA-12

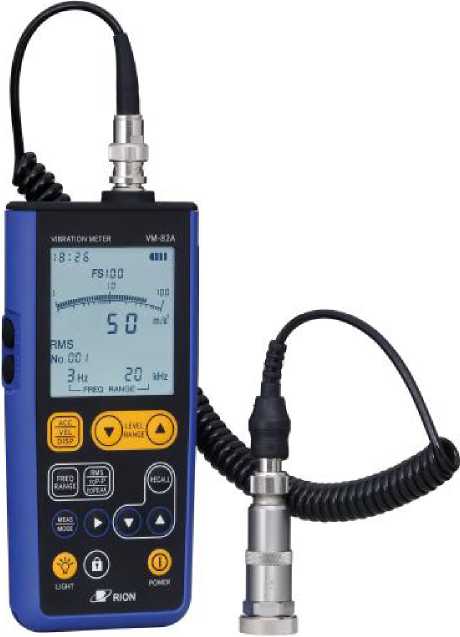

Рисунок 2 - Виброметр VM-82A
Виброметр VA-12 или VM-82A 1 шт.
Руководство по эксплуатации 1 экз.
Таблица 3 - Виброметр VM-82A
Наименование характеристики |
Значение |
Диапазон измерений виброускорения (амплитудное значение), м/с2 |
от 0,02 до 200 |
Диапазон измерений виброскорости (СКЗ) в диапазоне частот, мм/с: от 3 Гц до 1 кГц от 10 Гц до 1 кГц |
от 0,3 до 400 от 0,1 до 400 |
Диапазон измерений виброперемещения (амплитудное значение) в диапазоне частот, мм: от 3 Гц до 500 Гц от 10 Гц до 500 Гц |
от 0,02 до 20 от 0,001 до 20 |
Диапазоны рабочих частот при измерении виброускорения (программируются), Гц |
от 3 до 1000 от 3 до 5000 от 1 до 100 от 1 до 10000 |
Диапазоны рабочих частот при измерении виброскорости (программируются), Гц |
от 3 до 1000 от 10 до 1000 |
Диапазон рабочих частот при измерении виброперемещения (программируются), Гц |
от 3 до 500 от 10 до 500 |
Пределы допускаемой приведенной к диапазону измерения виброускорения, виброскорости и виброперемещения погрешности в диапазоне рабочих частот и диапазоне рабочих температур, % |
±5 |
Напряжение питания, В |
от 11 до 15 |
Нормальные условия: Диапазон температур, °С |
23±5 |
Условия эксплуатации: диапазон рабочих температур, °С: акселерометра PV-57I основной блок |
от минус 20 до 70 от минус 10 до 50 |
Габаритные размеры, мм: акселерометра PV-57I (шестигранникхвысота) основной блок (длина ^ширина х высота) |
17 х 49 25,5 х74 х 171,5 |
Масса, г: акселерометра PV-57I основной блок |
45 270 |
Таблица 4 - Виброметр VA-12
Наименование характеристики |
Значение |
Диапазон измерений виброускорения (СКЗ), м/с2 |
от 0,02 до 141,4 |
Диапазон измерений виброскорости (СКЗ), мм/с |
от 0,2 до 141,4 |
Диапазон измерений виброперемещения (амплитудное значение), мм |
от 0,02 до 20 |
Диапазон рабочих частот при измерении виброускорения, Гц |
от 1 до 10 000 |
Диапазон рабочих частот при измерении виброскорости, Гц |
от 3 до 3 000 |
Диапазон рабочих частот при измерении виброперемещения, Гц |
от 3 до 500 |
Пределы допускаемой приведенной к диапазону измерения виброускорения, виброскорости и виброперемещения погрешности в диапазоне рабочих частот и диапазоне рабочих температур, % |
±5 |
Продолжение таблицы 4
Быстрое преобразование Фурье | |
Число линий в спектре, шт. |
200 400 800 1600 3200 |
Фильтрация |
Хеннинга, прямоугольные, с плоской вершиной |
Напряжение питания, В |
от 11 до 15 |
Нормальные условия: диапазон температур, °С |
23±5 |
Условия эксплуатации: диапазон рабочих температур, °С: акселерометра PV-57I основной блок |
от минус 20 до 70 от минус 10 до 50 |
Габаритные размеры, мм: акселерометра PV-57I (шестигранникхвысота) основной блок (длина ^ширина х высота) |
17 х 49 36 х105 х 214 |
Масса, г: акселерометра PV-57I основной блок |
45 850 |
