Номер по Госреестру СИ: 61869-15
61869-15 Наборы оптических мер
(НОМ-4)
Назначение средства измерений:
Наборы оптических мер НОМ-4 (далее - наборы) предназначены для передачи единиц вершинной рефракции и радиуса кривизны при проведении первичной и периодической поверок рефрактометров офтальмологических, рефрактокератометров и кератометров (офтальмометров).
Внешний вид.
Наборы оптических мер
Рисунок № 1
Внешний вид.
Наборы оптических мер
Рисунок № 2
Внешний вид.
Наборы оптических мер
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152911
ID в реестре СИ - 375311
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НОМ-4, Нет модификации, нет данных, Набор оптических мер НОМ-4, Набор оптических мер НОМ-4, -,
Производитель
Изготовитель - ООО "Орфей"
Страна - РОССИЯ
Населенный пункт - с.Сынково
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 19
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1083 дн.
Приказы РСТ, где упоминается данный тип СИ
№1090 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1823 от 2020.11.13 О внесении изменений в описание типа СИ Трансформаторы тока АМТ-ОС
№2092 от 2020.12.14 о внесении изменений в описание типа на трансформаторы тока АМТ
№2789 от 2023.12.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1449 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1743 от 2022.07.20 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 июня 2022 г. № 1449 «Об утверждении типов средств измерений»
№209 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Метрология учета энергоресурсов" (ТК 445)
№631 от 2021.04.29 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на его МХ Трансформаторы тока SAS
№948 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений
№579 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1631 от 2022.07.05 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)
№268 от 2023.02.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№176 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (23)
№651 от 2023.03.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2023 г. № 176 "Об утверждении типов средств измерений"
№627 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2295 от 2021.10.15 О внесении изменений в сведения об утвержденных типах средств измерений
№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)
№2338 от 2022.09.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№9 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№138 от 2024.01.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№722 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ Трансформаторы тока GAM/GAE/K/4MC
№724 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Трансформаторы тока СТ12
№2536 от 2021.11.12 Об утверждении типов средств измерений
№2392 от 2021.10.26 Об утверждении типов средств измерений
№1268 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)
№1869 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1820 от 2022.07.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1957 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1958 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2029 от 2022.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№30 от 2023.01.12 ПРИКАЗ_Об утверждении типов средств измерений (21)
№727 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№785 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1170 от 2023.06.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2787 от 2023.12.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
№662 от 2024.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№896 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1164 от 2015.10.02 Об утверждении типов средств измерений
№3311 от 2019.12.25 О переоформлении свидетельства об утверждении типа средства измерений № 73445 "Трансформаторы тока ТВ-ЭК" и внесении изменений в описание типа
№1378 от 2020.08.13 ПРИКАЗ. О продлении срока действия свидетельства об утверждении типа СИ на новый срок О переоформлении свидетельства об утверждении типа СИ Трансформаторы тока F35-CT
№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений
№2114 от 2021.09.27 Об утверждении типов средств измерений
№2580 от 2021.11.17 Об утверждении типов средств измерений
№948 от 2022.04.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1138 от 2022.05.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1868 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№2167 от 2022.08.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№122 от 2023.01.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1060 от 2023.05.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2159 от 2023.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2222 от 2023.10.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2277 от 2023.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Наборы оптических мер (НОМ-4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Орфей"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61869-15 |
Наборы оптических мер, НОМ-4 ООО "Орфей" (РОССИЯ с.Сынково) |
ОТ МП |
3 года |
|
74228-19 01.03.2024 |
Измерители мощности ультразвукового излучения, УВМ ООО "Орфей" (РОССИЯ с.Сынково) |
ОТ МП |
1 год |
Кто поверяет Наборы оптических мер (НОМ-4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 19 | 0 | 16 | 0 | 17 | 0 | 14 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Наборы оптических мер (НОМ-4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на вкладыш и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Набор оптических мер НОМ-4. Руководство по эксплуатации», раздел 2 «Подготовка к работе и порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к наборам оптических мер НОМ-4
ГОСТ ISO 10342-2011 «Рефрактометры офтальмологические. Технические требования и методы испытаний».
ГОСТ ISO 10343-2011 «Офтальмометры. Технические требования и методы испытаний».
МИ 3439-2014 Рекомендация «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Поверка
Поверка осуществляется по документу МП 033.М44-15 «Набор оптических мер НОМ-4. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 июля 2015 г.Основные средства поверки:
ГЭТ 205-2013 - «Государственный первичный эталон единиц оптической силы очковой оптики».
Микроскоп сканирующий интерференционный белого света Zygo NewView 6200, номер в госреестре СИ 44714-10.
Основные метрологические характеристики:
Диапазон измерений вершинной рефракции от -20,00 до +20,00 дптр; Up=± 0,05 + ± 0,12 дптр;
Диапазон измерений относительной высоты неровности от 0 до 2 мкм, расширенная неопределенность измерения относительной высоты h, в интервале от 80 нм до 2 мкм, не более ± (2,5 + 0,0094(h-180)).
Изготовитель
Общество с ограниченной ответственностью «Орфей» (ООО «Орфей»)
ИНН 5074047676
Адрес: 142184, Россия, Московская область, Подольский район, с. Сынково, стр. 78 Телефон: +7(495) 973-63-15
E-mail: oooorfey@list.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия наборов мер заключается в следующем: меры имитирует оптические характеристики человеческого глаза - рефракцию и аметропию. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии - ее толщиной вдоль оптической оси. Меры представляют собой плоско-выпуклые линзы с одной сферической преломляющей поверхностью, но разной толщины, что обеспечивает разное значение рефракции каждой меры.
В набор входят следующие меры:
-
- сферические оптические меры - плосковыпуклые линзы (далее - оптические меры) с одним и тем же радиусом кривизны сферической преломляющей поверхности, и разной толщиной вдоль оптической оси. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии - толщиной меры вдоль оптической оси. В наборе представлены сферические оптические меры со следующими номиналами сферической вершинной рефракции: 0,0 дптр; ± 2,5 дптр; ± 5,0 дптр; ± 10,0 дптр, ± 15,0 дптр; ± 20,0 дптр. Оптические меры закреплены в специальных металлических оправах, на которых нанесено значение вершинной рефракции;
-
- астигматические оптические меры, номинальное значение цилиндрической вершинной рефракции которых минус 1,5 дптр, минус 3,0 дптр. Оптические меры закреплены в специальных металлических оправах, на торце которых нанесено значение цилиндрической вершинной рефракции;
-
- меры радиуса кривизны - меры, имеющие одинаковый диаметр, передняя поверхность которых полированная и имеет форму сферы радиусом, соответствующим номинальному значению радиуса кривизны меры. В наборе представлены меры со следующими номиналами радиуса кривизны: 6,70 мм; 7,30 мм; 7,90 мм; 8,75 мм; 9,50 мм. Все меры смонтированы в едином металлическом корпусе. Около каждой меры нанесено соответствующее ей значение рефракции.
Набор имеет универсальное устройство для размещения трех оптических мер в поле зрения офтальмологического рефрактометра.
Все вышеуказанные элементы устанавливаются в ячейки футляра. На внешней крышке футляра имеется шильдик с указанием наименования набора и изготовителя.
Заводской (серийный) номер набора указан на вкладыше, входящего в комплектность набора и на крышке футляра.
Рисунок 1 - Общий вид набора и схема маркировки
•”
I
( 5 шт в едином корпусе)
Цанговый зажим ’
Универсальное устройство для крепления Меры радиуса кривизны трех оо тических мер с известным межцентровым расстоянием {1 шт)
Меры сферической рефракции
(6 шт.)
Меры цилиндрической рефракции
(2 шт.)
Меры сферической рефракция (5шт)

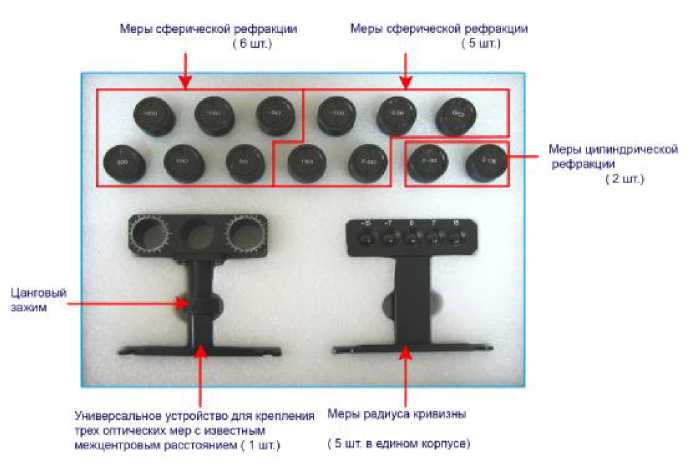

Рисунок 2 - Комплектация набора и вид отдельных элементов

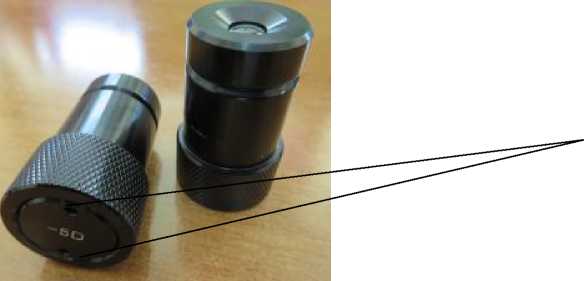

Рисунок 3 - Общий вид оптической меры, ее маркировка и схема пломбирования
места пломбирования меры
Таблица 4
|
Наименование |
Количество, шт |
|
1 Меры сферические оптические следующих номиналов: 0,0 дптр; ± 2,5 дптр; ± 5,0 дптр; ± 10,0 дптр; ± 15,0 дптр; ± 20,0 дптр |
11 |
|
2 Меры астигматические оптические следующих номиналов: -1,5 дптр, -3,0 дптр |
2 |
|
3 Меры радиуса кривизны |
5 шт. в едином корпусе |
|
4 Универсальное устройство для крепления трех оптических мер |
1 |
|
5 Комплект упаковок (футляр) |
1 |
|
6. Руководство по эксплуатации |
1 |
|
7 Методика поверки № МП 033.М44-15 |
1 |
|
8 Вкладыш с указанием заводского номера набора |
1 |
набора оптических мер НОМ-4 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальные значения сферической вершинной рефракции оптических мер*, дптр |
0,0; +2,5; -2,5 +5,0; -5,0; +10,0; -10,0; +15,0; -15,0; +20,0; -20,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения сферической вершинной рефракции, дптр: от 0,0 до ±10,0 дптр; свыше ±10,0 дптр |
±0,12 ± 0,25 |
|
Номинальное значение цилиндрической вершинной рефракции астигматических оптических мер*, дптр |
-1,5; -3,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической вершинной рефракции, дптр |
± 0,12 |
|
Номинальные значения мер радиуса кривизны* и соответствующие им значения рефракции, дптр/мм |
-15,0 дптр / 6,70 мм -7,0 дптр / 7,30 мм 0 дптр / 7,90 мм +7,0 дптр / 8,75 мм + 15,0 дптр / 9,50 мм |
|
Пределы допускаемой абсолютной погрешности воспроизведения радиуса кривизны, мм |
± 0,02 |
|
Габаритные размеры оптической меры, (Вх0), мм, не более |
42x25 |
|
Масса оптической меры, г, не более |
44 |
|
Значение межцентрового расстояния крайних ложементов универсального устройства (PD), мм, не более |
64,5 |
|
Габаритные размеры футляра (ДхВхШ), мм, не более |
300x80x260 |
|
Масса футляра с мерами, кг, не более |
1,8 |
|
Условия эксплуатации:
|
от +15 до +35 60±20 |
Расстояние корректирующей линзы до поверхности глаза (оптической меры) (Vertex Distance VD) - 12,0 мм.
*-действительное значение сферической вершинной рефракции, цилиндрической вершинной рефракции и радиуса кривизны оптических мер набора определяется при первичной поверке.
