ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 268

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 268

Регистрационный № 70848-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА 1107, ТХК 1107

Преобразователи термоэлектрические ТХА 1107, ТХК 1107 (далее по тексту -термопреобразователи) предназначены для измерений температуры жидких, газообразных, химически неагрессивных сред и поверхности твердых тел.

Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи является неремонтируемыми, однофункциональными, невосстанавливаемыми изделиями с изолированным или неизолированным рабочим спаем.

Термопреобразователи выпускаются в следующих модификациях ТХА 1107, ТХК 1107, которые отличаются номинальной статической характеристикой преобразования (далее по тексту - НСХ) по ГОСТ Р 8.585-2001. Каждая модификация может быть выполнена в нескольких исполнениях, отличающихся длиной и диаметром монтажной части, количеством чувствительных элементов (далее по тексту - ЧЭ), классом допуска по ГОСТ 6616-94, исполнением рабочего спая, материалом защитной арматуры, диапазоном измеряемых температур, видом климатического исполнения.

Внешний вид термопреобразователей представлен на рисунке 1.

Структура условного обозначения представлена в таблице 1.

Р и с ун о к 1 - Внешний вид

ТХХ 1107 I - [х] - [х] - S - [х] x |ХХ(Х)I / [Х / S - S -( П*П • • • И )- И

1          2      3      4      5         6        7      8      9      10      11      12

Таблица 1- Структура условного обозначения

Примеры условного обозначения:

• - ТХА 1107-13-320-10-2хХА(К)/1/10Х23Н18-(-40...+1050)-УХЛ1;

• - ТХК 1107-12-60-8-ХВД/2/Н-12Х18Н10Т-(-40...+600)-Т2.

Общий вид термопреобразователей представлен на рисунке 2 и в таблице 2. Пломбирование термопреобразователей не предусмотрено.

80

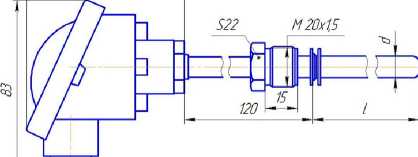

Рисунок 2- Общий вид термопреобразователей (исп. 11)

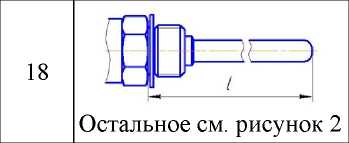

Остальное см. рисунок 2

5jP

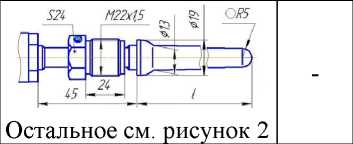

Остальное см.

2

Таблица 3- Метрологические характеристики

Таблица 4- Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 5- Комплектность средства измерений

приведены в разделе 5 «Заметки по эксплуатации и работа» документа МКСН.405221.014 ПС «Преобразователи термоэлектрические ТХА 1107, ТХК 1107. Паспорт».

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.338-2001 «ГСИ. Преобразователи термоэлектрические. Методика поверки»;

МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки»;

МКСН.4058221.014 ТУ «Преобразователи термоэлектрические ТХА 1107, ТХК 1107. Технические условия».

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru/

E-mail: fgup@omsketalon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: https://csm.omsk.ru/

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 268

Регистрационный № 53343-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения антирезонансные элегазовые ЗНГ-УЭТМ^®

Трансформаторы напряжения антирезонансные элегазовые ЗНГ-УЭТМ® (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 110 или 220 кВ, частоты 50 или 60 Гц.

По принципу действия трансформатор является прибором электромагнитного типа. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками - размещена в алюминиевом заземленном корпусе. В зависимости от исполнения в корпусе может располагаться до трех активных частей. На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию аппарата. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. Возможно изготовление трансформатора без собственной внешней изоляции (встраиваемый тип). В этом случае подключение первичной обмотки к высокому потенциалу осуществляется через элементы конструкции распределительного устройства (например, КРУЭ, РУЭН- УЭТМ® и т.д.).

Общий вид трансформаторов напряжения антирезонансных элегазовых ЗНГ-УЭТМ®-110 и ЗНГ-УЭТМ®-220 представлен на рисунке 1.

ЗНГ-УЭТМ^®-110    ЗНГ-УЭТМ^®-220

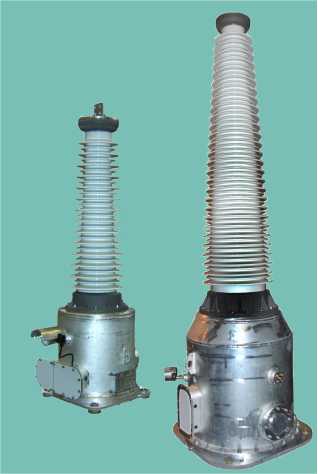

Рисунок 1 - Общий вид трансформаторов напряжения антирезонансных элегазовых З11Г-УЭТМ^к-110 и З11Г-УЭТМ®-220

На корпусе расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток, а также устройство для заполнения элегазом, таблички технических данных, сигнализатор плотности газа для определения давления элегаза. Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.

На магнитопроводе трансформатора расположены концентрически две основные и одна дополнительная вторичные обмотки. Внутри расположена дополнительная вторичная обмотка (далее - обмотка «Д»), поверх нее намотана основная вторичная обмотка (далее - обмотка «У»), предназначенная для питания цепей учета электроэнергии, затем основная вторичная обмотка для измерения и защиты (далее - обмотка «И»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Зажимы обмотки «У» выполнены в отдельном корпусе, позволяющем их пломбирование.

Защита трансформатора от чрезмерного повышения давления элегаза (например, из-за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.

Условное обозначение типа трансформатора

1----- Номинальное напряжение, кВ

--------- Знак охраны

------------- Товарный знак предприятия

Г азонаполненный

Трансформатор напряжения

-------------------- Заземляемый

Трансформаторы напряжения выпускаются в двух исполнениях ЗНГ-УЭТМ®-110 и ЗНГ-УЭТМ®-220.

Климатические исполнения и категория размещения по ГОСТ 15150-69 - Т1, У1, ХЛ1*, ХЛ1.

В связи с невозможностью нанесения поверительного клейма на трансформатор из-за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.

Метрологические и технические характеристики

Таблица 1 - Основные технические и метрологические характеристики трансформаторов

наносится фотохимическим способом или методом гравировки на табличку технических данных, а так же ставится на паспорт трансформатора.

Комплектность средства измерений

Таблица 2 - Комплектность

Методика измерений представлена в руководстве по эксплуатации 1БП.759.001 РЭ.

ГОСТ 1983 - 2001 «Трансформаторы напряжения. Общие технические условия»;

МЭК 61869-1-2007 «Измерительные трансформаторы - Часть 1: Общие требования»;

МЭК 61869-3-2011 «Измерительные трансформаторы - Часть 3: Общие требования к индуктивным трансформаторам напряжения»;

1БП.759.001 ТУ Трансформаторы напряжения антирезонансные элегазовые ЗНГ-УЭТМ^® на напряжение 110 и 220 кВ. Технические условия.

Общество с ограниченной ответственностью «Эльмаш (УЭТМ)» (ООО «Эльмаш (УЭТМ)») ИНН 6686007865

Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22 тел./факс (343) 324-58-09, тел. (343) 324-56-32

E-mail: rotblut@energomash.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно - исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел./факс (343) 350-26-18 / (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005 - 11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 268

Лист № 1 Регистрационный № 53971-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока элегазовые ТРГ-УЭТМ^®

Трансформаторы тока элегазовые ТРГ-УЭТМ® (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 35, 110, 220, 330, 500 кВ, частоты 50 Гц или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Конструкция трансформаторов представляет собой газонаполненный аппарат, главной изоляцией которого является элегаз (SFe), азот (N2) или смесь газов.

В верхней части трансформатора расположен металлический резервуар, находящийся под высоким напряжением, закрепленный на опорном изоляторе. На резервуаре размещена первичная обмотка и ее выводы. Изолятор и стойка с закрепленным на ней блоком обмоток установлены на основании. В основании расположены табличка технических данных, узел заземления и выводы вторичных обмоток.

Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации путем изменения количества витков первичной обмотки. Изменение количества витков первичной обмотки выполняется в головной части трансформатора без нарушения его герметизации (конструктивное исполнение 1). Трансформатор тока может быть выполнен в исполнении без возможности переключения коэффициентов трансформации по первичной стороне (отсутствует узел переключения) (конструктивное исполнение 2).

Вторичные обмотки намотаны на тороидальные магнитопроводы, изготовляемые из различных марок стали, и расположены внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.

Трансформатор снабжен сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.

Защита трансформатора при повышении давления элегаза (например, из-за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.

Трансформаторы выпускаются в исполнениях ТРГ-УЭТМ®-35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220, ТРГ-УЭТМ®-330 и ТРГ-УЭТМ®-500, которые отличаются габаритами, весовыми характеристиками, номинальным напряжением.

Предусмотрена возможность пломбирования выводов вторичных обмоток трансформаторов.

Условное обозначение типа трансформатора

Т Р Г- УЭТМ ® - Х

-------Номинальное напряжение, кВ I-----------Знак охраны

1---------------Товарный знак предприятия

'-------------------Г азонаполненный

I--------------------Рымовидная конструкция блока вторичных обмоток

---------------------Трансформатор тока

ТРГ-УЭТМ^®-220

ТРГ-УЭТМ^®-330

ТРГ-УЭТМ^®-330

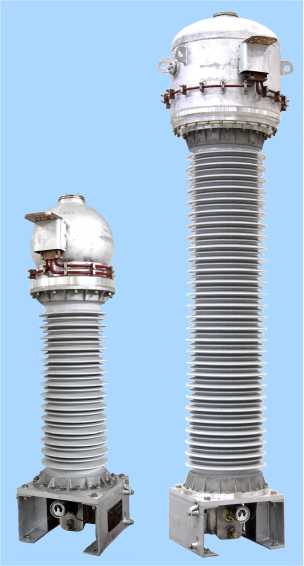

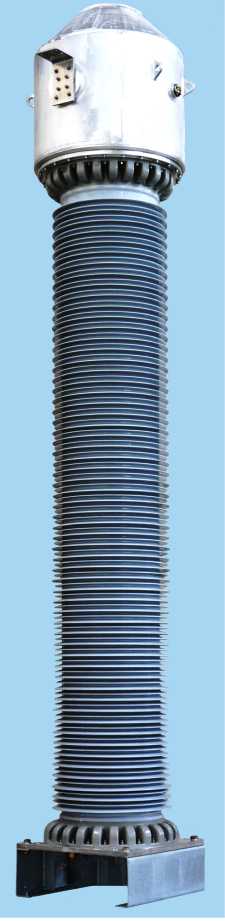

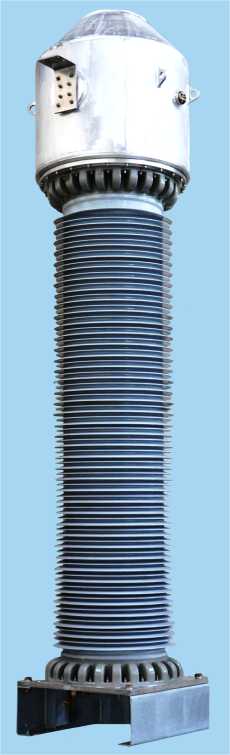

Рисунок 1 - Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220, ТРГ-УЭТМ®-330 и ТРГ-УЭТМ®-500

ТРГ-УЭТМ^®-500

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры, отличные от указанных в таблице).

наносится на табличку технических данных фотохимическим способом или методом гравировки, а также ставится на паспорт трансформатора

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока;

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;

1БП.769.001 ТУ. Трансформаторы тока элегазовые ТРГ-УЭТМ^® на напряжение 35, 110, 220, 330 и 500 кВ. Технические условия.

Общество с ограниченной ответственностью «Эльмаш (УЭТМ)» (ООО «Эльмаш (УЭТМ)») ИНН 6686007865

Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22

Телефон: +7 (343) 324-56-32

Факс: +7 (343) 324-58-09

E-mail: rotblut@uetm.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39 E-mail: uniim@uniim.ru

Web-сайт: http://www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2023 г. № 268

Лист № 1 Регистрационный № 70670-18 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов Г4-220А

Генераторы сигналов Г4-220А (далее - генератор) предназначены для генерирования немодулированных колебаний и колебаний с частотной, амплитудной, фазовой и импульсной модуляцией.

Работа генератора основана на принципе преобразования частоты - сдвига спектра модулированного сигнала на частотный интервал, определяемый частотой СВЧ гетеродина. Функцию гетеродина выполняет генератор, управляемый напряжением (ГУН) 4,4 - 7,4 ГГц, управляемый цифровым вычислительным синтезатором (ЦВС) в блоке синтезаторов. Преобразование частоты в блоке СВЧ позволяет получить выходной сигнал с требуемыми параметрами.

Тракт модулирующего сигнала построен с использованием сигнального процессора, управляющего ЦВС. Работа ЦВС основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesis, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Сигнал с установленными характеристиками воспроизводится на основном выходе с согласованной нагрузкой 50 Ом. Генератор имеет пять режимов работы:

НК - режим немодулированных колебаний;

АМ - режим амплитудной модуляции от внутреннего или внешнего сигнала;

ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;

ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;

АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Параметры выходного сигнала отображаются на графическом ЖК индикаторе. Генератор обеспечивает работу с последовательными интерфейсами RS-232C и USB 2.0.

Наименование и буквенно-цифровое обозначение типа нанесено на переднюю панель генератора методом офсетной печати. Заводской номер, обеспечивающий идентификацию каждого генератора, нанесен на заднюю панель генератора методом офсетной печати.

Фотография общего вида генератора приведена на рисунке 1.

Фотография общего вида генератора с указанием места нанесения знака утверждения типа и места нанесения знака поверки в виде наклейки приведена на рисунке 2.

Фотография общего вида генератора с указанием места нанесения заводского номера приведена на рисунке 3.

Фотография общего вида генератора с указанием мест нанесения знаков поверки в ви-

Лист № 2 Всего листов 10 де оттиска поверительного клейма, нанесенного на мастичные пломбы, закрывающие доступ к винтам крепления верхней крышки корпуса генератора, приведена на рисунке 4.

|Филь:

| 2 4000000000 GH/ | 13 00 dBm '

МВ<

ВЫХ

мзф

МГц

Вычлючени

• °

►

1 Гц - 3200 МГц

ПАРАМЕТР

• 4

МЕНЮ

• ’

ФОРМА

• 1

ЧАСТОТА

• 2

Т1

• 3

ЗАГРУЗИТЬ СОХРАНИТЬ

• ⁵ • 6

вых.

I кГц

©4™ ГЕНЕРАТОР

СИГНАЛОВ Г4-220А

ИСТ. СИГН. РЕЖИМ вкп. мод

• 7 • в «9

Сипез= u|. F г. i

■■■■ми

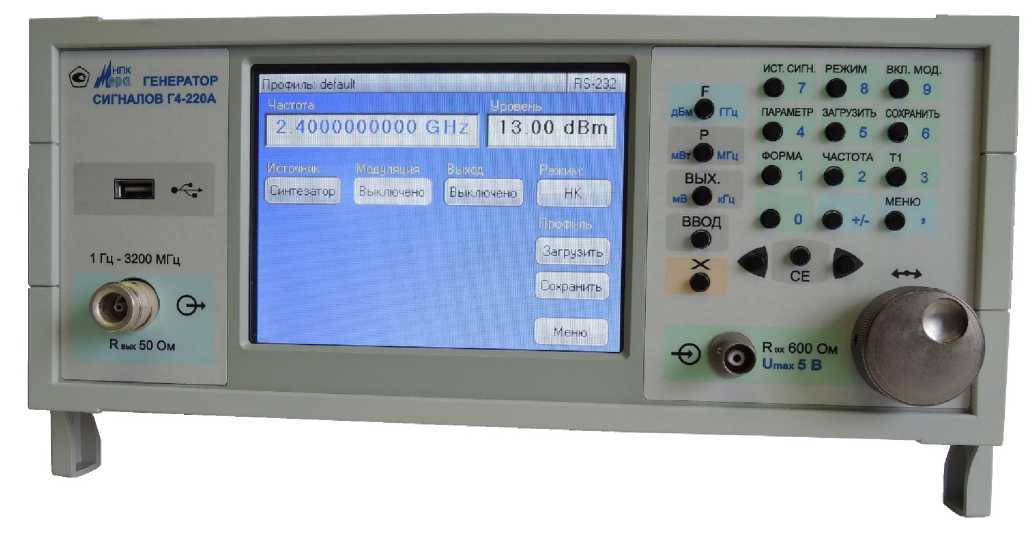

Рисунок 1 - Общий вид генератора

Место нанесения знака утверждения типа

Место нанесения знака поверки в виде наклейки

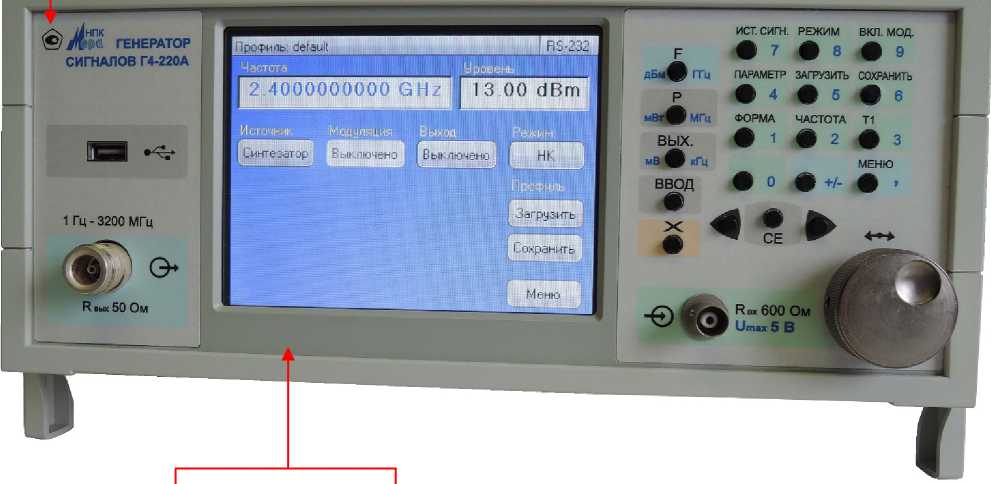

Рисунок 2 - Фотография общего вида генератора с указанием места нанесения знака утверждения типа и места нанесения знака поверки в виде наклейки

Место

нанесения заводского номера

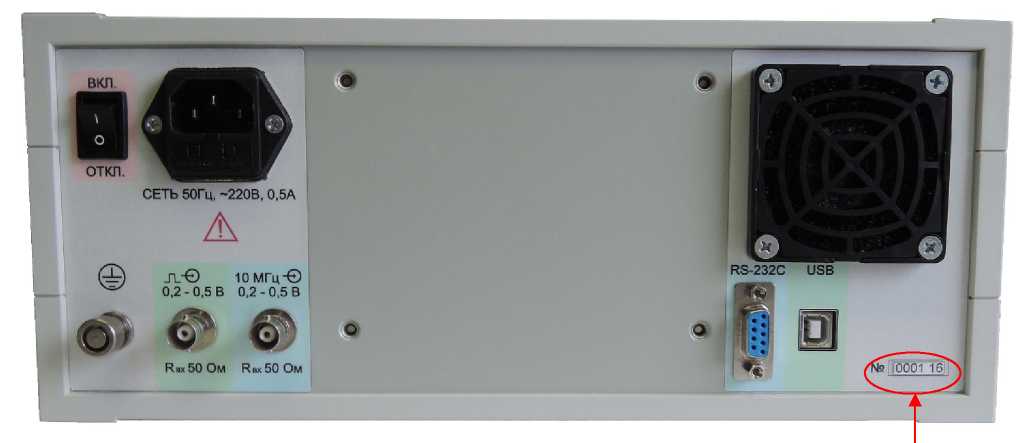

Рисунок 3 - Фотография общего вида генератора с указанием места нанесения заводского номера

Место для нанесения знака поверки в виде оттиска поверительного клейма

Место для нанесения знака поверки в виде оттиска поверительного клейма

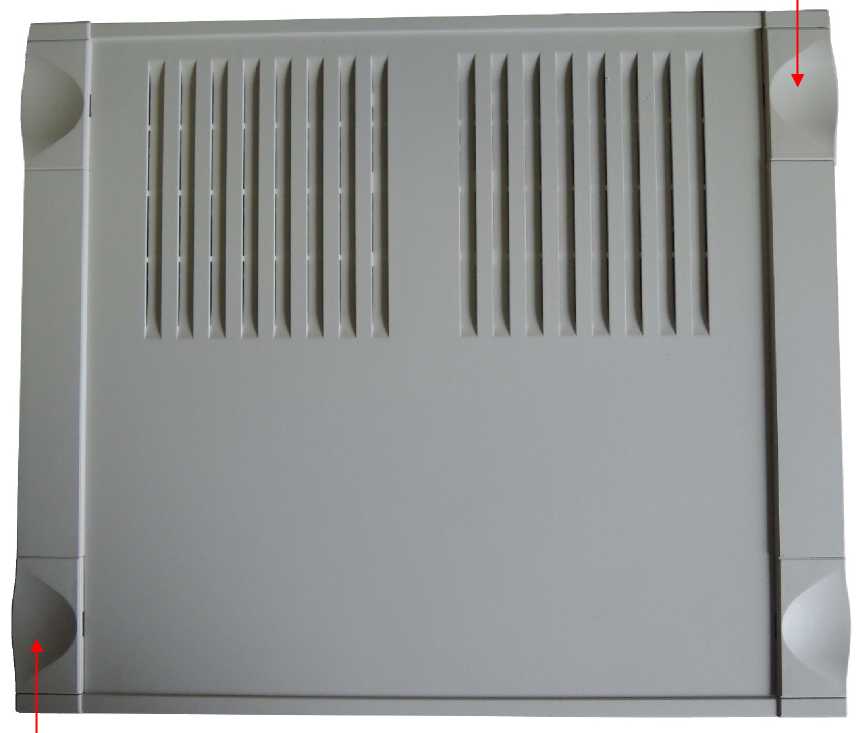

Рисунок 4 - Фотография общего вида генератора с указанием мест нанесения знаков поверки в виде оттиска поверительного клейма, нанесенного на мастичные пломбы, закрывающие доступ к винтам крепления верхней крышки корпуса генератора

Знак поверки наносится на средство измерений в виде наклейки - под индикатором в нижней части лицевой панели генератора, в виде оттиска поверительного клейма - на мастичную пломбу, закрывающую доступ к винтам крепления верхней панели генератора, и в таблице 10 формуляра.

Программное обеспечение (ПО) генератора записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации генератора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО отображается на индикаторе прибора и контролируются при поверке генератора.

ПО осуществляет установку состояния составных частей генератора в соответствии c параметрами, заданными оператором. Установка состояния генератора производится с учетом констант (поправочных весовых коэффициентов), которые определяются при проведении его калибровки и записываются в энергонезависимую память. Изменение значений калибровочных констант приводит к изменению значения цифрового идентификатора калибровочных данных и ПО, которое также может отображаться на индикаторе прибора и указывается в формуляре для контроля.

Имеющийся внешний интерфейс калибратора позволяет осуществлять управление генератором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем. Изменение ПО может производиться только через внутренний интерфейс - соответственно специальный разъем и аппаратный ключ, доступ к которым возможен только при вскрытии прибора.

Предусмотрена автоматическая проверка целостности калибровочных данных, хранящихся в энергонезависимой памяти. За счет дублирования данных производится исправление ошибок с сообщением об успешности операции. При обнаружении неустранимых ошибок происходит блокирование работы прибора.

Программные функции и интерфейсы полностью описаны в эксплуатационной документации. Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.0772014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на переднюю панель генератора методом офсетной печати и на титульный лист формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 9 «Использование генератора и порядок работы» МЕРА.411645.013РЭ «Генератор сигналов Г4-220А. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

МЕРА.411645.013 ТУ Генераторы сигналов Г4-220А. Технические условия.

Акционерное общество «Научно-производственная компания «МЕРА»

(АО «НПК «МЕРА»)

Адрес: 350072, г. Краснодар, ул. Московская, д. 5

ИНН 2310040462

Телефон: (861) 252-11-41, тел./факс 275-99-53

E-mail: mera1@mail.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)

Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон: (861) 233-76-50, факс: (861) 233-85-86

E-mail: info@standart.kuban.ru

Уникальный номер записи в реестре аккредитованных № RA.RU.311581.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 268_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышлещшсш_и__хоришш__Р остийский Федерации

  от 28 августа 2020 г. № 290 5, и ffiWWPKPPffFP МИфТТЯИ КЯЯЯ дддписанного ЭП,    I

  *                                      хранится в системе электронного документооборота

  5. Контроль за испол нен1т1^лнает0ящеге^|т1рнказа^иос’1^г,'авляк

  ^г                                               метрологий.

от 28 августа 2020 г. № 290 5, и ffiWWffKPPffFP МИфТТЯИ КЯЯЯ надписанного ЭП,

•'                                        хранится в системе электронного документооборота

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

V.               -_____________
