Сведения о средстве измерений: 61521-15 Установки поверочные для счетчиков газа

Номер по Госреестру СИ: 61521-15
61521-15 Установки поверочные для счетчиков газа
(УПКСГ-10)

Назначение средства измерений:
Установки поверочные для счетчиков газа УПКСГ-10 предназначены для воспроизведения объема и объемного расхода газа.

сертификация программного обеспечения
Внешний вид. Установки поверочные для счетчиков газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки поверочные для счетчиков газа
Рисунок № 1
Внешний вид. Установки поверочные для счетчиков газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки поверочные для счетчиков газа
Рисунок № 2
Внешний вид. Установки поверочные для счетчиков газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки поверочные для счетчиков газа
Рисунок № 3
Внешний вид. Установки поверочные для счетчиков газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Установки поверочные для счетчиков газа
Рисунок № 4

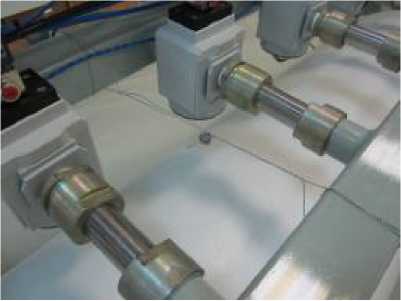

Внешний вид. Установки поверочные для счетчиков газа, http://oei-analitika.ru рисунок № 5

Внешний вид.
Установки поверочные для счетчиков газа
Рисунок № 5

Общие сведения

Дата публикации -
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 374937
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

УПКСГ-10, Нет модификации,

Производитель

Изготовитель - ЗАО "Газдевайс"
Страна - РОССИЯ
Населенный пункт - пос.совхоза им.Ленина
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 9
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Установки поверочные для счетчиков газа (УПКСГ-10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Газдевайс"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17189-98
01.11.2002
Счетчики газа, NP класса G4 (NP-G4)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
10 лет
19678-00
01.06.2005
Счетчики газа ультразвуковые, УБСГ 001
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
6 лет
19678-05
01.08.2015
Счетчики газа ультразвуковые, УБСГ 001
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
6 лет
19848-04
01.03.2009
Счетчики газа мембранные, ОКТАВА-А G6-2
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
8 лет
19885-00
01.07.2005
Счетчики газа классов G1,6; 2,5, NP
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
10 лет
19885-00
01.01.2006
Счетчики газа классов G1,6; 2,5, NP
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
10 лет
20121-00
01.04.2011
Счетчики газа, G 4L
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
8 лет
20969-01
01.04.2006
Счетчики газа объемные диафрагменные, NPM-G1,6; NPM-G2,5; NPM-G4 (NPMT-G1,6; NPMT-G2,5; NPMT-G4)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
10 лет
20969-06
01.04.2016
Счетчики газа объемные диафрагменные, NPM (G1,6; G2,5; G4) (NPMT (G1,6; G2,5; G4))
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
10 лет
21918-01
01.11.2006
Счетчики газа ультразвуковые, Агат (старое обозначение УБСГ 002)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
6 лет
21918-06
01.09.2016
Счетчики газа ультразвуковые, АГАТ
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
6 лет
22220-01

Установка поверочная для бытовых ультразвуковых счетчиков газа, УПС-10
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
1 год
35868-07
01.10.2012
Счетчики газа объемные диафрагменные с термокорректором, ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-T (G1,6; G2,5; G4)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
10 лет
40612-09
03.06.2019
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией, ОМЕГА ЭК, ОМЕГА ЭК К
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
6 лет
40612-09
01.06.2014
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией, ОМЕГА ЭК, ОМЕГА ЭК К
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
6 лет
41078-09
01.09.2014
Счетчики газа объемные диафрагменные, ГАММА G6
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
10 лет
41078-09
28.07.2019
Счетчики газа объемные диафрагменные, ГАММА G6
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
10 лет
49360-12
26.03.2017
Счетчики газа объемные диафрагменные, NPM (G1,6; G2,5; G4)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
10 лет
53081-13
25.03.2018
Расходомеры-счетчики газа бытовые с коррекцией, РСГБ-01 G1,6 (G2,5; G4,0)
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
10 лет
55790-13
09.12.2018
Счетчики газа бытовые малогабаритные струйно-акустические с коррекцией, СИГМА-1,6
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
10 лет
61521-15
01.09.2025
Установки поверочные для счетчиков газа, УПКСГ-10
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
2 года
61861-15
02.10.2020
Счетчики газа объемные диафрагменные с коррекцией, ОМЕГА ЭТ
ЗАО "Газдевайс" (РОССИЯ пос.совхоза им.Ленина)
ОТ
МП
10 лет

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установки поверочные для счетчиков газа (УПКСГ-10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
(RA.RU.311285)
  • 1 0 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Нет модификации
  • 6 2 4 0 5 1 4
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • Нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • УПКСГ-10
  • 3 0 3 0 3 0 3
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • УПКСГ-10
  • 39 21 0 39 0 34 0 34

    Стоимость поверки Установки поверочные для счетчиков газа (УПКСГ-10)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    6744 6744

    Программное обеспечение

    Программное обеспечение установок поверочных для счетчиков газа УПКСГ-10 является автономным и устанавливается на персональном компьютере.

    Программное обеспечение позволяет осуществлять:

    - поверку счетчиков в ручном режиме;

    - автоматическое распознавание счетчиков , подсоединенных через цифровой интерфейс;

    - проверку установки на герметичность;

    - автоматическую калибровку и поверку счетчиков , подсоединенных через цифровой интерфейс;

    - распечатку данных полученных при поверке.

    Программное обеспечение разделено на:

    - метрологически значимую часть;

    - метрологически незначимую часть.

    Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

    • - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

    • - программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

    • - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

    • - компоненты защищенного интерфейса для обмена данными с внешними устройства-

    Лист № 3

    Всего листов 5 ми.

    Идентификационные данные ПО установки приведены в таблице 1. Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Программа поверочной установки УПКСГ-10

    Номер версии (идентификационный номер) ПО, не ниже

    8.0.5

    Цифровой идентификатор ПО

    0x24213324

    Другие идентификационные данные

    Недопустимое влияние на метрологически значимую часть ПО установки через интерфейс

    связи отсутствует. Метрологические характеристики установки нормированы с учетом влияния программного обеспечения. Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств:

    • - введение соответствующего пароля;

    • - авторизация пользователя.


    Знак утверждения типа

    Знак утверждения типа наносится на табличку, размещенную на раме монтажного стола установки и в центр титульных листов руководства по эксплуатации ГЮНК.407291.001РЭ и паспорта ГЮНК.407291.001ПС способами, принятыми на предприятии-изготовителе.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений содержатся в документе ГЮНК.407291.001 РЭ «Установки поверочные для счетчиков газа УПКСГ-10. Руководство по эксплуатации».

    Лист № 5 Всего листов 5


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установкам поверочным для счетчиков газа УПКСГ-10

    Поверка

    Поверка

    осуществляется по документу МП 0187-2-2014 «Инструкция. ГСИ. Установки поверочные для счетчиков газа УПКСГ-10. Методика поверки», утвержденному ФГУП «ВНИИР» 25 декабря 2014 г.

    Основные средства поверки:

    - государственный первичный эталон единиц объемного и массового расходов газа ГЭТ118-06, диапазон измерений от 340-3 до 1404, СКО не превышает 3,540-4, НСП не превышает 440-4;

    • - набор эталонных критических сопел с номинальными значениями объемного расхода 10, 25 и 50 м3/час, погрешность ± 0,25 %;

    • - эталон единиц абсолютного давления 1 разряда в диапазоне значений от 0 до 2 МПа, погрешность ± 0.025 % ВПИ;

    • - калибратор многофункциональный MC5-R (канал измерения давления), диапазон измерения давления от 0 до 100 мбар, предел допускаемой основной погрешности ±(0,04%ИВ+ 0,025%ВПИ);

    • - измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12», диапазон измеряемых температур от минус 50 до плюс 200 °C, погрешность ± 0,05 °C;

    • - термогигрометр «Ива-6А», диапазон измерений влажности от 0 до 100 %; погрешность измерения влажности ± 0,2 %;

    • - барометр-анероид контрольный М-67, диапазон измерения давления, (мм рт.ст) от 610 до 790, предел допускаемой погрешности барометра ±0,8 мм рт. ст.

    • - секундомер электронный ИНТЕГРАЛ С-01, максимальный объем счета 9 ч 59 мин 59,99 с, погрешность Д1 = х(9,6 • 10-6 • ТХ+0,01).


    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии».
    Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А.
    Тел. (843) 272-70-62 Факс 272-00-32 e-mail: vniirpr@bk.ru

    Принцип действия установок поверочных для счетчиков газа УПКСГ-10 основан на сравнении эталонного объема и объемного расхода газа, прошедшего последовательно через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительной магистрали. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

    Установки поверочные для счетчиков газа УПКСГ-10 применяются для калибровки и поверки счетчиков газа G1,6; G2,5; G4; G6; G10, а также расходомеров в диапазоне воспроизводимых расходов установки.

    В качестве эталонного средства в установках поверочных для счетчиков газа УПКСГ-10 используются микросопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической скорости, а ниже горловины может превосходить её. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких эталонных критических микросопел из набора.

    Постоянство расхода через поверяемое средство измерения и микросопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка и не зависит от давления вниз по потоку. Результат измерений объема и объемного расхода газа с помощью установок поверочных для счетчиков газа УПКСГ-10 принимают в качестве действительного значения.

    Установки состоят из клапанно-соплового блока, генератора расхода поверочной среды (включает в состав ресивер и вакуумный насос), приборного блока (включает в состав блок питания, вакуумные клапаны с электромагнитным приводом, электронные устройства измерения и управления, и органы управления), соединительных шлангов, монтажного стола, персонального компьютера.

    Поток воздуха через поверяемые счетчики и проточные каналы установок поверочных для счетчиков газа УПКСГ-10 создается при помощи генератора расхода. Генератор расхода представляет из себя вакуумную емкость (сосуд), разряжение в которой создается при помощи вакуумного насоса.

    Генератор расхода и поверяемый прибор соединяются с установками поверочными для счетчиков газа УПКСГ-10 при помощи гибких шлангов.

    Внешний вид установки поверочной для счетчиков газа УПКСГ-10 представлен на рисунке 1.

    Внешний вид. Установки поверочные для счетчиков газа (УПКСГ-10), http://oei-analitika.ru
    Внешний вид. Установки поверочные для счетчиков газа (УПКСГ-10), http://oei-analitika.ru

    Вид слева

    Внешний вид. Установки поверочные для счетчиков газа (УПКСГ-10), http://oei-analitika.ru

    Вид сверху

    Рисунок 1- Общий вид установки поверочной для счетчиков газа УПКСГ-10.

    Внешний вид. Установки поверочные для счетчиков газа (УПКСГ-10), http://oei-analitika.ru

    Вид справа.

    После установки поверенных критических сопел клапанно-сопловой блок пломбируется поверителем. Схема пломбирования установки поверочной для счетчиков газа УПКСГ-10 представлена на рисунке 2.

    Внешний вид. Установки поверочные для счетчиков газа (УПКСГ-10), http://oei-analitika.ru

    Рисунок 2 - Схема пломбирования установки поверочной для счетчиков газа УПКСГ-10.


    Комплект установки приведен в таблице 3. Таблица 3

    Наименование изделия

    Обозначение

    Количество

    Примечание

    Установка поверочная для счетчиков газа

    УПКСГ-10

    ГЮНК.407291.001

    1 шт.

    Установки поверочные для счетчиков газа УПКСГ-10. Руководство по эксплуатации

    ГЮНК.407291.001 РЭ

    1 экз.

    Установки поверочные для счетчиков газа УПКСГ-10. Паспорт

    ГЮНК.407291.001 ПС

    1 экз.

    Инструкция. ГСИ. Установки поверочные для счетчиков газа УПКСГ-10. Методика поверки.

    МП 0187-2-2014

    1 экз.

    Инструкция администратора для настроек установки УПКСГ-10.

    ГЮНК.407291.001 ИС1

    1 экз.

    Инструкция оператора установки УПКСГ-10

    ГЮНК.407291.001 ИС2

    1 экз.

    Свидетельство о поверке критических сопел

    1 экз.

    Программное обеспечение (диск CD-R)

    1 шт.

    Примечание - Персональный компьютер с принтером поставляется по требованию Заказчика.


    Основные метрологические и технические характеристики установки приведены в таб-

    лице 2.

    Таблица 2

    Диапазон воспроизводимых объемных расходов газа, м3

    от 0,003 до 16,0

    Диаметры условных проходов поверяемых счётчиков, мм

    15; 20; 25; 32

    Пределы допускаемой относительной погрешности установки при воспроизведении объемного расхода и объема газа, %

    ± 0,5

    Пределы допускаемой погрешности установки при измерении времени, с

    ± 0,2

    Пределы допускаемой приведенной погрешности установки при измерении абсолютного давления, %

    ± 0,25

    Пределы допускаемой приведенной погрешности установки при измерении дифференциального давления, %

    ± 0,25

    Пределы допускаемой абсолютной погрешности установки при измерении температуры, °C

    ± 0,1

    Количество одновременно поверяемых однотипных счетчиков, шт.

    от 1 до 10

    Количество критических сопел, задающих действительное значение расхода, шт.

    10

    Частота переменного тока, Гц

    50 ± 1

    Напряжение питания насоса трехфазное, В

    220/380+10%-15%

    Напряжение питания приборного блока, В

    220 ± 22

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха, %,

    • - температура рабочего газа, ° С

    • - атмосферное давление, кПа

    20±5

    От 30 до 80

    20±5

    От 84 до 106,7

    Потребляемая мощность электрооборудования, кВт, не более

    0,6

    Ремонтопригодность установки

    Ремонтопригодна

    Габаритные размеры установки, мм, не более

    2310x940x710

    Масса установки, кг, не более

    200

    Средняя наработка на отказ, ч, не менее

    10000

    Средний срок службы, лет, не менее

    10

    Лист № 4 Всего листов 5
