ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема и температуры газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), с приведением к нормальным условиям по ГОСТ 2939-63 по температуре.

Принцип действия счетчиков основан на применении струйного автогенератора, представляющего собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления. В струйном автогенераторе используется эффект колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления¹, преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.

Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления¹, с последующим вычислением объема газа (температуры и объема газа, приведенного к нормальным условиям по температуре¹), прошедшего через счетчик, и индикацией результатов измерения на жидкокристаллическом индикаторе (далее -индикаторное устройство).

На индикаторном устройстве цифры слева до точки показывают:

- объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

- объем газа, приведенный к нормальным условиям по температуре¹, в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Счетчик состоит из:

- струйного автогенератора;

- электронного блока;

- литиевой батареи для электропитания электронного блока;

- корпуса;

- крышки корпуса;

- крышки счетчика с пломбировочным кольцом;

- встроенного запорного клапана (в зависимости от исполнения).

Счетчик может иметь дополнительно пломбируемый батарейный отсек с отдельной крышкой, для удобства замены элемента питания.

Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.

Для передачи результатов измерений во внешние измерительные системы, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности: радиоканал; импульсное выходное устройство, цифровое проводное выходное устройство.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Изготавливаются следующие модели счетчиков:

- СГМБ-1,6 X1 X2 X3 Х4 Х5 ² - с максимальным объемным расходом газа 1,6 м³/ч;

- СГМБ-2,5 X1 X2 X3 Х4 Х5 ² - с максимальным объемным расходом газа 2,5 м³/ч;

- СГМБ-3,2 X1 X2 X3 Х4 Х5 ² - с максимальным объемным расходом газа 3,2 м³/ч;

- СГМБ-4 X1 X2 X3 Х4 Х5 ² - с максимальным объемным расходом газа 4,0 м³/ч. Общий вид счетчиков показан на рисунке 1.

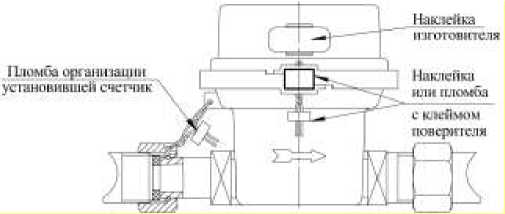

Схема пломбировки от несанкционированного доступа, обозначение места нанесения

знака поверки представлены на рисунке 2.

Базовая модификация

Модификация с батарейным отсеком (Б)

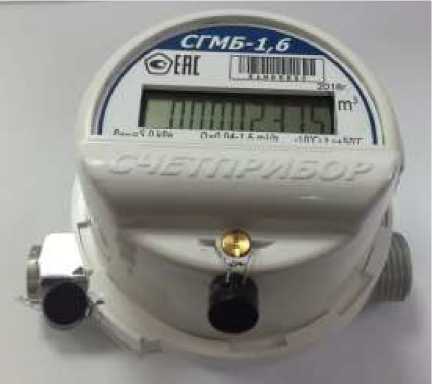

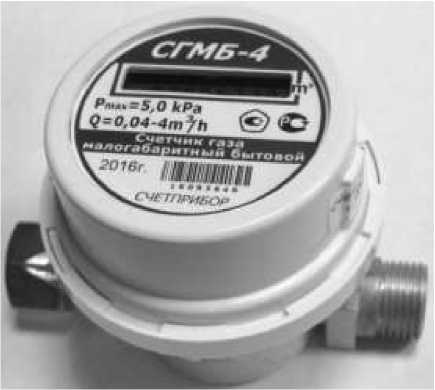

Рисунок 1 - Общий вид счетчиков

11 .пн /   ■мп.' ₄i^;ii'n

уствиовииикн СТРГЧНК \

Пломй ■

Йе'гарейюгтк стики

Базовая модификация

Поклейки

Н JI IKH'DII IL'IIII

I (иыеЙМ или пюыйа

f икЛмш

lEoiKiiim.'is

Модификация с батарейным отсеком (Б)

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО для счетчиков

Конструкция счетчиков исключает возможность несанкционированного влияния на

ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики

П Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

осуществляется по документу СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 16.02.2018 г.

Основные средства поверки:

рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная для счетчиков газа УПКСГ-10, регистрационный номер в Федеральном информационном фонде 61521-15, с диапазоном задания объемного расхода при поверке счетчиков газа от 0,003 до 16 м³/ч и пределами допускаемой погрешности измерений объема газа ±0,5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и/или в руководство по эксплуатации и на пломбы, как показано на рисунке 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

СПЭФ.407279.005 ТУ Счетчики газа малогабаритные бытовые СГМБ. Технические условия

Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)

ИНН 5753039951

Адрес: 302005, г. Орел, ул. Спивака, 74 А

Тел./факс: (4862) 72 44 81

Web-сайт: http:/www.schetpribor.ru

E-mail: schetpribor@yandex.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Тел./факс: +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

¹

Только для счетчиков, укомплектованных температурным корректором.

²

X1 - комплектация счетчика интерфейсом связи: «И» - импульсного типа, «Ц» -цифровым проводным, «Р» - цифровым радиоканалом, пустое знакоместо - без интерфейса связи; X2 - комплектация счетчика температурным корректором: «ТК» - для укомплектованных температурным корректором, пустое знакоместо - для неукомплектованных температурным корректором; X3 - комплектация счетчика комплектом монтажных частей и принадлежностей (далее - комплект): «М» - для укомплектованных, пустое знакоместо - для неукомплектованных; Х4 - комплектация счетчика встроенным запорным клапаном: «К» - для укомплектованных клапаном, пустое знакоместо - для неукомплектованных; Х5 - комплектация счетчика отдельным батарейным отсеком: «Б» - для укомплектованных, пустое знакоместо -для неукомплектованных.
