Номер по Госреестру СИ: 60838-15
60838-15 Уровнемеры
(3308 Rosemount)
Назначение средства измерений:
Уровнемеры 3308 Rosemount (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных).

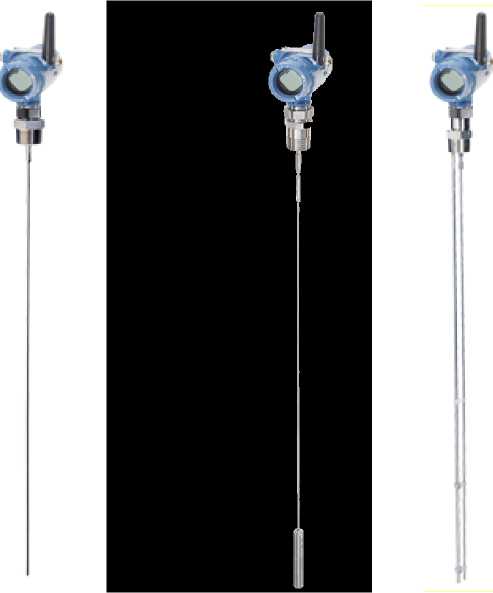

Внешний вид.
Уровнемеры
Рисунок № 1

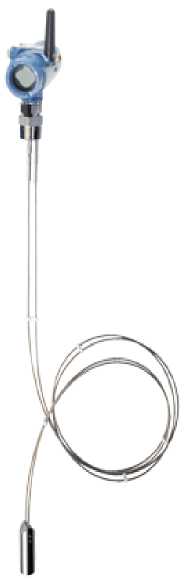

Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 12.03.2025
Номер записи -
ID в реестре СИ - 374159
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года.
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Уровнемер 3308ASX1D1IMS1B6DAF5AM00410WA3WK1M5Q4W2S, Уровнемер 3308ASX1D1IMS1B6DAF5AM00390WA3WK1M5Q4W2S, Уровнемер 3308ASX1D1IMS1B6DAF5AM00320WA3WK1M5Q4W2S, Нет модификации, нет данных, 3311 Rosemount, 3310 Rosemount, 3309 Rosemount, 3308ASX, 3308 Rosemount, 3308,
Производитель
Изготовитель - Фирма "Rosemount Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 185
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 32
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
№594 от 2012.08.21 О внесении дополнений в Программу разработки национальных стандартов РФ на 2012 год по комплексам "Нефтехимический" и "Электротехнический"
№507 от 2020.03.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№554 от 2021.04.16 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Уровнемеры 3308 Rosemount
№721 от 2021.05.12 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Уровнемеры 3308 Rosemount
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
Наличие аналогов СИ: Уровнемеры (3308 Rosemount)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
60838-15 Уровнемеры (3308 Rosemount) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
64983-16 Генераторы сигналов (SMB100A с опциями SMB-В101/В102/В103/В106/В112/В120) АО "Нижегородское НПО им.М.В.Фрунзе" (РОССИЯ г.Нижний Новгород) |
60838-15 Уровнемеры (3308 Rosemount) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
67600-17 Уровнемеры волноводно-радарные (ТИТАН-370У) Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») (РОССИЯ г. Санкт-Петербург) |
60838-15 Уровнемеры (3308 Rosemount) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
65041-16 Уровнемеры многофазные (УМФ700) ООО "НИЦ многоуровневых измерений" (РОССИЯ г.Уфа) |
Все средства измерений ООО "НИЦ многоуровневых измерений"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
14660-03 01.10.2008 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
14660-08 01.03.2013 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
16825-02 01.01.2008 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года - для мод. с допуск.осн. погрешностью ±0,2 и ±0,25 %; 1 год - для ±0,1 % | |
23223-08 01.01.2014 |
Преобразователи температуры 8-канальные, 848Т Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
24116-02 01.01.2008 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
25396-03 |
Устройства нагрузки преобразователей давления измерительные, 03915-3247-0001 и 03915-2853-0001 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
25765-03 01.11.2008 |
Преобразователи давления измерительные, 1810 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
28033-04 01.11.2009 |
Датчики температуры, 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
29597-05 |
Датчик температуры, 3144PD6A1E1B5Q4 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; с 2013 г. - 4 года |
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
39539-08 01.01.2014 |
Датчики температуры, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
40265-08 01.01.2014 |
Преобразователи температуры беспроводные, 648 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
42792-09 |
Термометры сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
44372-10 07.05.2020 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
46317-15 16.12.2020 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев |
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
48988-12 30.12.2026 |
Преобразователи измерительные, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
49186-12 |
Термопреобразователи сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
50172-12 08.06.2022 |
Расходомеры вихревые, Rosemount 8600D Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
50516-12 08.06.2027 |
Преобразователи, Rosemount 333 HART Tri-loop Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
56381-14 05.02.2019 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
57540-14 03.06.2019 |
Термопреобразователи сопротивления, Rosemount 0078 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
58253-14 20.08.2019 |
Уровнемеры, 3308 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
58727-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B075T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
58728-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B180T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59067-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59068-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59093-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B045T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59108-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B165T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
60838-15 12.03.2025 |
Уровнемеры, 3308 Rosemount Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года. |
61434-15 07.08.2025 |
Приборы показывающие измерительные, Rosemount 751 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
65467-16 19.10.2021 |
Преобразователи термоэлектрические, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N |
65468-16 19.10.2021 |
Термопреобразователи сопротивления платиновые, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
66303-16 |
Термопреобразователи сопротивления платиновые, ROSEMOUNT 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
67710-17 02.06.2027 |
Датчики горючих и токсичных газов, Millennium II, Millennium II Basic Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года - для датчиков с сенсором SC311x-100-ASSY-ЕМ; 1 год - для датчиков с сенсорами SC310x-100-ASSY-ЕМ, ST320x-y-ASSY-ЕМ, ST341x-y-ASSY-ЕМ, ST360x-y-ASSY-ЕМ |
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
74232-19 01.03.2024 |
Преобразователи давления измерительные, 2051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
75721-19 19.08.2024 |
Анализаторы жидкости, 56, 1056, 1057, 1066, 5081 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
14061-15 18.12.2024 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
78737-20 15.07.2025 |
Газоанализаторы, Rosemount мод. OXT4A, OXT4ADR, OXT4C, OXT4CNF, OXT4CDR, OXT4CDRNF, 6888A, 6888С, CX1100, 5081FG Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
80889-20 |
Термопреобразователи сопротивления, Rosemount 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
82819-21 03.09.2026 |
Преобразователи термоэлектрические, 214С Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Уровнемеры многофазные (УМФ700)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 23 | 0 | 1 | 0 | 23 | 0 | 1 | |||
ООО"КИНЕФ" (RA.RU.311857) | 2 | 0 | 0 | 0 | 2 | 0 | 0 | |||
ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 87 | 86 | 0 | 0 | 0 | 0 | 0 | |||
АО «Промышленная группа «Метран» (RA.RU.311702) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 29 | 0 | 29 | 0 | 29 | 0 | 29 | |||
ООО "НМОП" (RA.RU.311359) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Уровнемеры многофазные (УМФ700)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
6000 | 7075 |
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 7075 |
ФБУ Тюменский ЦСМ Тюменская область |
10499 | 7075 |
Программное обеспечение
Программное обеспечение (далее - ПО) встроенное в микросхему, неизменяемое и не считываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
WLG_3300W_REL_1_0.a90 |
WLG_3308HA_REL_3_0.a90 |
Номер версии (идентификационный номер) ПО, не ниже |
1.х.хХ) |
3.х.хХ) |
Цифровой идентификатор ПО |
— |
— |
Примечание: 1) «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением, а также может отсутствовать, меняя тем самым количество символов. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Описание уровнемера» и Приложении А «Технические характеристики и справочные данные» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 3308 Rosemount
Принцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.
Уровнемеры состоят из следующих функциональных блоков:
-
- волновод (зонд);
-
- приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;
-
- измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).
- встроенный индикатор (при наличии), отображающий измеренные величины.
Передача измерительной информации в систему верхнего уровня осуществляются по цифровому протоколу беспроводной связи Wireless HART.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.
Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Общий вид уровнемеров приведен на рисунке 1.
а) б) в)
г)
д)
Рисунок 1 - Общий вид уровнемеров 3308 с различными типами волноводов (зондов): а) жесткий одностержневой, б) гибкий однопроводный, в) жесткий двухстержневой, г) гибкий двухпроводный, д) коаксиальный
Пломбирование уровнемеров не предусмотрено.
Комплектность поставки уровнемеров приведена в таблице 3. Таблица 3 - Комплект поставки уровнемеров
Обозначение |
Наименование |
Кол-во |
Примечание |
Уровнемер |
1 шт. |
Согласно заказу | |
- |
Паспорт |
1 экз. |
Согласно заказу |
МП 208-016-2020 |
Методика поверки |
1 экз. |
На 10 шт. и меньшее количество уровнемеров при поставке в один адрес. Допускается поставка на электронном носителе |
00809-0107-4308 |
Руководство по эксплуатации |
1 экз. | |
- |
CD с ПО «Wireless Configurator» |
1 шт. |
Согласно заказу на партию приборов |
Таблица 2 - Метрологические характеристики уровнемеров 3308 Rosemount
Наименование характеристики |
Значение характеристики |
Диапазон измерений расстояния до поверхности среды (уровня), м |
от 0,09 до 171)2) |
Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня): в диапазоне от 0,181) до 10 м. включ., мм:
в диапазоне св 10 до 17 м. включ., мм:
|
± 33) ± 53) ± 64) ± (6+(19/7000>(ИВ-1ОООО))4) 5) |
Пределы допускаемой основной относительной погрешности измерений расстояния (уровня) в диапазоне св. 10 до 17 м, %:
|
± 0,033) ± 0,053) |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (в диапазоне рабочих температур -40 < ^кр < +85 °С), Ъкр, мм/10 °С |
± 2 |
Нормальные условия измерений:
|
20±5 106 80 |
Примечание:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура измеряемой среды, °С |
от - 40 до + 150 |
Давление измеряемой среды, Мпа |
от - 0,1 до + 4,0 |
Выходные сигналы |
Wireless HART |
Габаритные размеры (без учёта фланца), мм, не более - высота |
170,0 |
- ширина |
198,0 |
- длина |
300 1) |
Масса (без учёта фланца, волновода и батареи), кг, не более |
1,92) |
Масса (с учётом батареи), кг, не более |
2,12) |
Средняя наработка на отказ, ч, не менее |
100 000 |
Рабочие условия эксплуатации: - температура окружающего воздуха (без индикатора), °С; |
от - 40 до + 85 |
- температура окружающего воздуха (с индикатором) 3), °С; |
от - 40 до + 80; |
- относительная влажность, % |
до 100 |
Степень защиты корпуса от проникновения пыли и воды |
IP66, IP67 |
| |
3) При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его | |
обновления снижается, работоспособность уровнемера сохраняется |
