Номер по Госреестру СИ: 49186-12
49186-12 Термопреобразователи сопротивления платиновые
(68)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели 68 (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной гильзы ТС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 138400
ID в реестре СИ - 360800
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, модель 68, 68,
Производитель
Изготовитель - Фирма "Rosemount Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 163
Выдано извещений - 0
Кол-во периодических поверок - 98
Кол-во средств измерений - 65
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 45450 дн.
Приказы РСТ, где упоминается данный тип СИ
№1168 от 2020.07.06 О внесении изменений в приказ о деятельности ТК 024
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (68)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Rosemount Inc."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
14660-03 01.10.2008 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
14660-08 01.03.2013 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
16825-02 01.01.2008 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года - для мод. с допуск.осн. погрешностью ±0,2 и ±0,25 %; 1 год - для ±0,1 % | |
23223-08 01.01.2014 |
Преобразователи температуры 8-канальные, 848Т Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
24116-02 01.01.2008 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
25396-03 |
Устройства нагрузки преобразователей давления измерительные, 03915-3247-0001 и 03915-2853-0001 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
25765-03 01.11.2008 |
Преобразователи давления измерительные, 1810 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
28033-04 01.11.2009 |
Датчики температуры, 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
29597-05 |
Датчик температуры, 3144PD6A1E1B5Q4 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; с 2013 г. - 4 года |
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
39539-08 01.01.2014 |
Датчики температуры, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
40265-08 01.01.2014 |
Преобразователи температуры беспроводные, 648 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
42792-09 |
Термометры сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
44372-10 07.05.2020 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
46317-15 16.12.2020 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев |
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
48988-12 30.12.2026 |
Преобразователи измерительные, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
49186-12 |
Термопреобразователи сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
50172-12 08.06.2022 |
Расходомеры вихревые, Rosemount 8600D Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
50516-12 08.06.2027 |
Преобразователи, Rosemount 333 HART Tri-loop Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
56381-14 05.02.2019 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
57540-14 03.06.2019 |
Термопреобразователи сопротивления, Rosemount 0078 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
58253-14 20.08.2019 |
Уровнемеры, 3308 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
58727-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B075T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
58728-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B180T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59067-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59068-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59093-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B045T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
59108-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B165T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
60838-15 12.03.2025 |
Уровнемеры, 3308 Rosemount Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года. |
61434-15 07.08.2025 |
Приборы показывающие измерительные, Rosemount 751 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
65467-16 19.10.2021 |
Преобразователи термоэлектрические, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N |
65468-16 19.10.2021 |
Термопреобразователи сопротивления платиновые, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
66303-16 |
Термопреобразователи сопротивления платиновые, ROSEMOUNT 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
67710-17 02.06.2027 |
Датчики горючих и токсичных газов, Millennium II, Millennium II Basic Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года - для датчиков с сенсором SC311x-100-ASSY-ЕМ; 1 год - для датчиков с сенсорами SC310x-100-ASSY-ЕМ, ST320x-y-ASSY-ЕМ, ST341x-y-ASSY-ЕМ, ST360x-y-ASSY-ЕМ |
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
74232-19 01.03.2024 |
Преобразователи давления измерительные, 2051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
75721-19 19.08.2024 |
Анализаторы жидкости, 56, 1056, 1057, 1066, 5081 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
14061-15 18.12.2024 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
78737-20 15.07.2025 |
Газоанализаторы, Rosemount мод. OXT4A, OXT4ADR, OXT4C, OXT4CNF, OXT4CDR, OXT4CDRNF, 6888A, 6888С, CX1100, 5081FG Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
80889-20 |
Термопреобразователи сопротивления, Rosemount 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
82819-21 03.09.2026 |
Преобразователи термоэлектрические, 214С Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года |
Кто поверяет Термопреобразователи сопротивления платиновые (68)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 98 | 0 | 98 | 0 | 98 | 0 | 98 | |||
ООО "Сибирская Интернет Компания" (RA.RU.311959) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Томский ЦСМ» (RA.RU.311225) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (68)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
967 | 967 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соотве6тствующем разделе паспорта на термопреобразователи.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 68
ГОСТ 6651-2009. ГСИ. Термопреобраователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений
температуры.
лист № 3 всего листов 3 ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
Фирма «Rosemount, Inc.», СШАCustomer Central 8200 Market Blvd. Chanhassen, MN, USA
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. МоскваПринцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной алюминиевой головкой, внутри которой находится керамическая клеммная платформа для подключения ТС к измерительному прибору. Измерительная вставка имеет соединительный подпружиненный фитинг регулируемой длины калибра ’А - 14 ANPT, который обеспечивает хороший поверхностный контакт и устойчивость к воздействию вибрации в защитной гильзе или на месте установки ТС. Защитный чехол измерительной вставки выполнен из нержавеющей стали (316 SST). ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ Р 8.625 (МЭК 60751).
Все ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.
ТС используются в комплекте с дополнительными защитными гильзами (термокарманами) резьбового типа, изготовленными из нержавеющей стали.
Фото общего вида ТС представлено на рисунке 1.

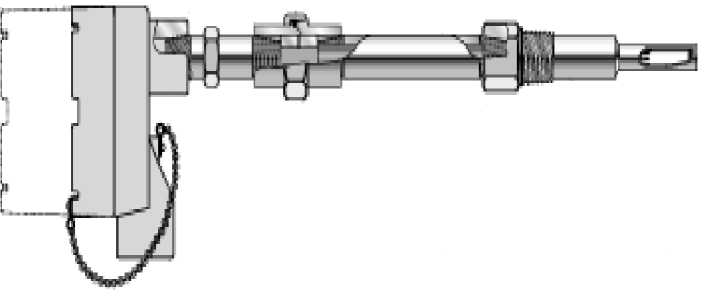

Рис. 1. Термопреобразователь сопротивления платиновый модели 68.
В комплект поставки входят:
-
- термопреобразователь - 72 шт.;
-
- паспорт (на русском языке) - 72 экз.
Диапазон измеряемых температур, °С: .............................от минус 50 до плюс 200
Температурный коэффициент ТС a, °C’1:................................................0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:........................................Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:
Класс допуска по ГОСТ 6651-2009/МЭК 60571:
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C:................................................................................................±(0,30 + 0,005|t|)
Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм: лист № 2 всего листов 3
Диаметр монтажной части ТС (без защитной гильзы), мм:...................................8
Длина погружаемой части ТС (без защитной гильзы), мм: ...................от 100 до 400
Масса ТС (без головки и защитной гильзы), г, не более:...................................300
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С: ...........................от минус 40 до плюс 85;
-
- относительная влажность воздуха, %: ..................................................до 95
