Номер по Госреестру СИ: 60486-15
60486-15 Термоанализаторы синхронные
(STA 449 F5 Jupiter, STA 2500 Regulus)
Назначение средства измерений:
Термоанализаторы синхронные модификаций STA 449 F5 Jupiter, STA 2500 Regulus (далее Термоанализаторы) предназначены для измерения удельной теплоты и температуры фазовых переходов и для измерения изменения массы твердых и порошкообразных материалов в процессе их нагрева.
Внешний вид.
Термоанализаторы синхронные
Рисунок № 1
Внешний вид.
Термоанализаторы синхронные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 07.02.2025
Номер записи -
ID в реестре СИ - 373761
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термоанализатор синхронный, нет модификации, нет данных, модификации STA 449 F5 Jupiter, STA 449 F5 Jupiter, STA 2500 Regulus, STA 449 F5 Jupiter, STA 2500 Regulus, STA 449 F5 Jupiter, STA 2500 Regulus,
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 68
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 1
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 397 дн.
Приказы РСТ, где упоминается данный тип СИ
№448 от 2015.04.16 Об утверждении типов средств измерений (ГР 60464-15 - 60512-15)
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№1524 от 2020.09.14 ПРИКАЗ о продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Термоанализаторы синхронные (STA 449 F5 Jupiter, STA 2500 Regulus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Термоанализаторы синхронные (STA 449 F5 Jupiter, STA 2500 Regulus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 41 | 2 | 9 | 27 | 0 | 16 | 3 | 13 | |
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термоанализаторы синхронные (STA 449 F5 Jupiter, STA 2500 Regulus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в термоанализаторах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса «Proteus». Программным образом осуществляется настройка термоанализаторов, выбор режимов и установка параметров эксперимента, градуировка термоанализаторов на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию.
Программное обеспечение термоанализаторов состоит из встроенной части (встроенный в корпус термоанализатора, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Внешнее ПО термоанализаторов разработано изготовителем специально для решения задач измерения изменения массы, температуры фазовых переходов, удельной теплоты фазовых и идентифицируется при включении прибора путем вывода на экран наименования и версии программного обеспечения.
Конструктивно термоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значения |
|
1 |
2 |
|
Идентификационное наименование ПО |
NETZSCH-Proteus (EPROM) |
|
Номер версии (идентификац. номер) ПО |
Не ниже версии «v 6.1» |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
_ |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью термоанализатора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус термоанализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы термоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзложены в Руководствах по эксплуатации «Термоанализатор синхронный STA 2500 Regulus» , «Термоанализатор синхронный STA 449 F5 Jupiter» , «Программное обеспечение NETZSCH-Proteus».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термоанализаторам синхронным модификаций STA 449 F5 Jupiter, STA 2500 Regulus-
1. ГОСТ Р 8.872-2014. ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К.
-
2. ГОСТ 8.141-75.ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К.
-
3. Техническая документация фирмы "NETZSCH-Geratebau GmbH", Германия:
Поверка
Поверкаосуществляется по методике поверки МП 2413-0040-2015 «Термоанализаторы синхронные модификаций STA 449 F5 Jupiter, STA 2500 Regulus фирмы "NETZSCH-Geratebau GmbH", Германия».Методика поверки», утвержденной ГЦИ СИ ФГУП«ВНИИМ им. Д.И. Менделеева» в феврале 2015 года.
Основное оборудование, необходимое для поверки:
-
- набор гирь массой до 2 0 г 1-го класса по ГОСТ 7328-2001.
-
- Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 20 г, 1 класс точности по ГОСТ 24104-2001;
- Комплект стандартных образцов температур и теплот плавления ГСО 2313-82. ..231682, ГСО 1363-78 .
- стандартный образец термодинамических свойств, ГСО 149-86 П -корунд.
Изготовитель
Фирма "NETZSCH-Geratebau GmbH", ГерманияАдрес: Germany, D-95100, Selb, Wittelsbacher str. 42
http://www.netzsch.com
Заявитель
Филиал ООО «Нетч-Герэтебау ГмбХ» (Германия)Юридический адрес : 119313, Москва, Ленинский пр. д. 95А
Почтовый адрес : 117198, Москва, Ленинский пр-т, д. 113/1, оф. 413д
тел./факс: (499) 272-0532, E-mail: ngb@netzsch.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес :190005, Санкт-Петербург, Московский пр., 19,
тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия термоанализатора заключается в том ,что в процессе одновременного регулируемого нагрева 2-х чашечек, в одной из которых находится исследуемое вещество, а в другой «эталон», при определенной температуре, называемой температурой фазового перехода происходит выделение или поглощение исследуемым образцом теплоты, называемой теплотой фазового перехода, которое регистрируется датчиком теплового потока, измеряющим разность тепловых потоков между этими 2-мя чашками. Интеграл этого сигнала и определяет физическую величину -теплоту фазового перехода, перерасчет которой на единицу массы, позволяет определить удельную теплоту фазового перехода.
За значение температуры фазовых переходов принимается точка на непрерывно регистрируемой кривой «тепловой поток - температура» начала отклонения от монотонности, определяемая пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Термоанализаторы представляют собой измерительный комплекс, в котором объединены функции дифференциального сканирующего калориметра (дифференциальный термический анализ для модификации STA 2500 Regulus) и высокочувствительных аналитических весов. Это конструктивное решение позволяет проводить одновременно в одном эксперименте и на одном образце измерения как теплоты и температуры фазового перехода, так и регистрировать при этом изменение массы исследуемого образца.
Конструктивно термоанализаторы выполнены в металлическом корпусе, на котором смонтирована высокотемпературная подъемная печь, а внутри расположены высокочувствительные весы в термостатированном кожухе, электронная схема управления и электрический привод подъемного устройства. Калориметрический узел, смонтированный на длинном стержне с пакетом экранов, препятствующих потерям тепла тепловым излучением, укреплен на измерительном плече весов.
На передней панели корпуса термоанализаторов расположена клавиатура управления. На задней панели корпуса термоанализаторов расположены вводы для подсоединения внешних устройств и штуцеры для продувки инертным защитным газом и подключения и прокачки
хладоносителя (для модификации STA 449 F5 Jupiter).
Термоанализаторы функционируют под управлением программного обеспечения, устанавливаемого на персональный компьютер, соединяемый с электронным блоком управления и измерения через разъем USB. Программное обеспечение позволяет осуществлять калибровку термоанализатора, задание параметров эксперимента, регистрацию, обработку и хранение результатов, а также их вывод на печать.
Термоанализаторы имеют две модификации, отличающихся диапазоном взвешивания.
Внешний вид термоанализаторов изображен на Рис.1-2.

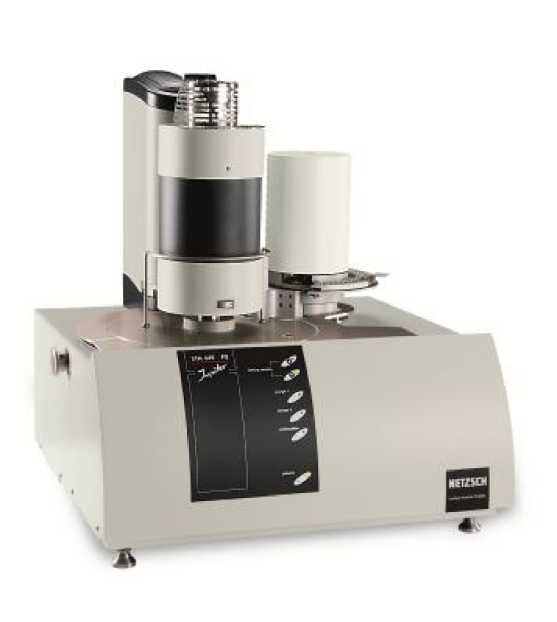

Рис.1. Внешний вид термоанализатора синхронного модификации STA 449 F5 Jupiter

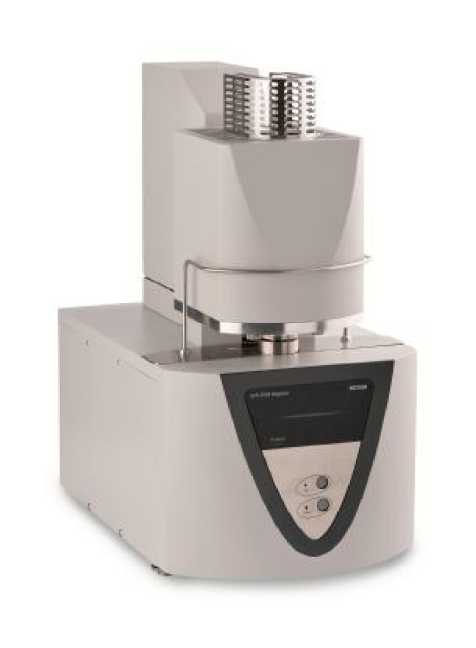

Рис.2. Внешний вид термоанализатора синхронного модификации STA 2500 Regulus
В комплект поставки термоанализатора входят :
-
- Термоанализатор 1 шт.
-
- Программное обеспечение 1 шт.
-
- Комплект ЗИП 1 шт.
- Руководство по эксплуатации
1 экз.
1 экз.
- Методика поверки МП 2413-0040-2015
Дополнительно в комплект поставки могут включаться:
-
- блоки питания
-
- системы автоматической смены образцов
-
- комплекты стандартных образцов
-
- вакуумные насосы
-
- держатели
-
- прессы с пресс-формами
-
- тигли
-
- наборы для пробоподготовки
-
- масс-спектрометр
-
- Фурье-ИК спектрометр
-
- ГХ-МС
-
- приставка импульсного анализа
-
- Редукторы
-
- Нагреваемая линия подачи
-
- Нагреваемый адаптер
-
- Контроллеры
Характеристики термоанализаторов представлены в таблице 2. Таблица 2.
|
Наименование характеристики |
Значения для модификаций | |
|
STA 449 F5 Jupiter |
STA 2500 Regulus | |
|
Диапазон показаний температур, оС |
от 25 до 1600 |
от 25 до 1600 |
|
Диапазон измерений температур, оС |
от 30 до 770 |
от 30 до 770 |
|
Скорость нагревания, К/мин |
от 0,001 до 50 |
от 0,001 до 50 от 0,001 до 100 (в зависимости от температурного диапазона) |
|
Диапазон измерений уд.теплоты фазовых переходов, кДж/кг |
от 10 до 1000 |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
± 1,5 |
± 1,5 |
|
Пределы допускаемой относительной погрешности измерений уд.теплоты фазовых переходов, % |
± 3 |
± 3 |
|
Наибольший предел взвешивания , мг |
35000 |
1000 |
|
Пределы допускаемой относительной погрешности измерений массы, % |
±1 |
±1 |
|
Дискретность показаний потери массы, мкг |
0,1 |
0,03 |
|
Напряжение питания переменного тока, В |
230 (115) |
230 (115) |
|
Частота, Гц |
50 |
50 |
|
Потребляемая мощность , В'А не более |
5000 |
5000 |
|
Габаритные размеры, мм: не более измерительный блок | ||
|
высота |
650 (900*) |
600 (750*) |
|
ширина |
620 (700**) |
320 |
|
длина (глубина) |
540 (700**) |
500 |
|
блок питания: | ||
|
высота |
- |
240 |
|
ширина |
- |
220 |
|
длина (глубина) |
- |
400 |
|
Масса, кг, не более измерительный блок: |
86 |
37 |
|
блок питания |
- |
24 |
|
Средний срок службы, лет |
10 |
10 |
|
Условия эксплуатации | ||
|
Температура окружающей среды, оС |
от 15 до 35 | |
|
Атмосферное давление, кПа |
от 84 до 106,7 | |
|
Относительная влажность воздуха, % |
от 5 до 80 | |
*) при открытой печи;
** ) с соединительными штекерами.
