Наименование

Количество

1

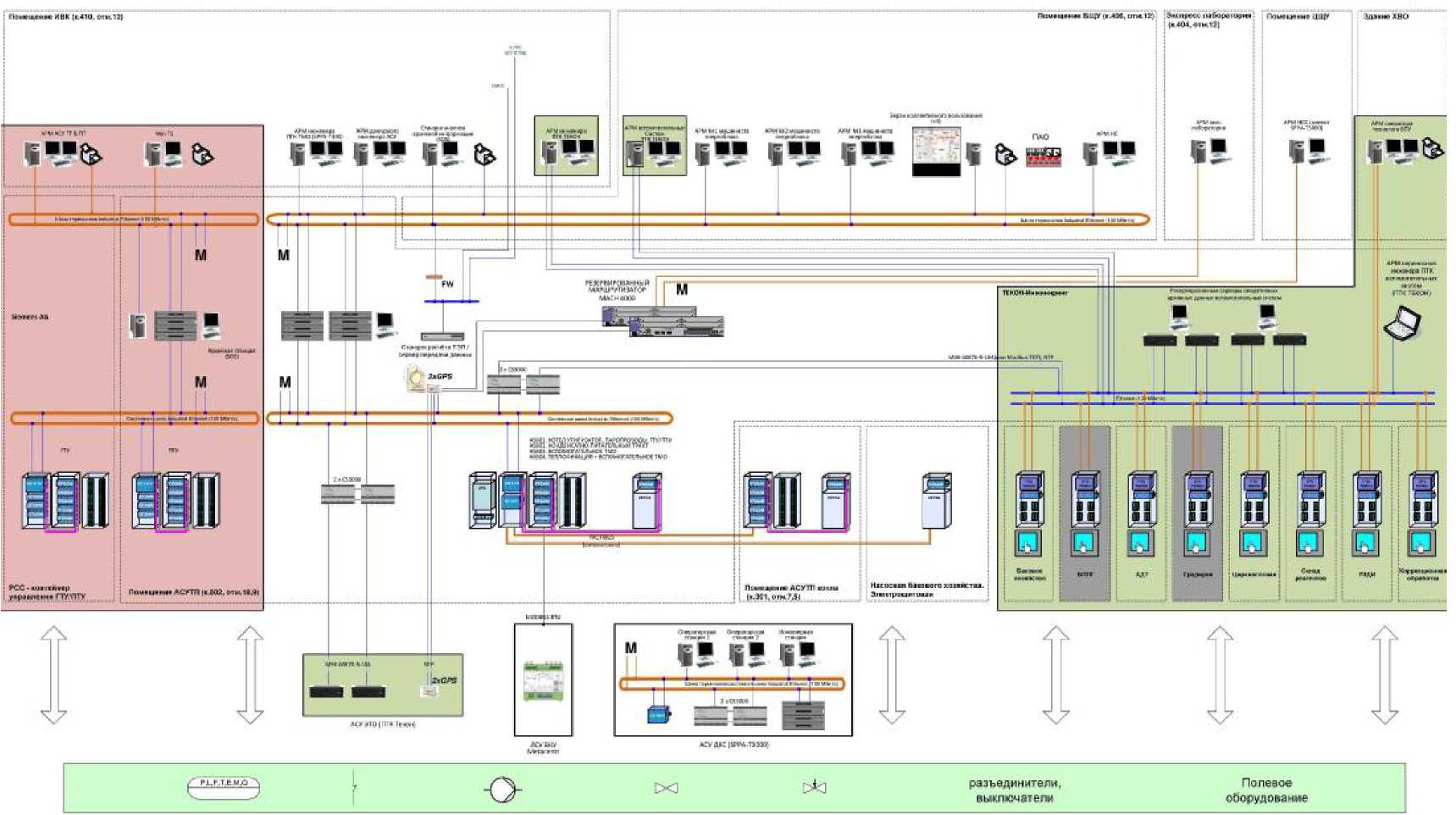

Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго»

(перечень измерительных компонентов представлен в таблице 4)

1 шт.

№

Наименование

Количество

2

Программное обеспечение на CD-диске

1 экз.

3

Методика поверки

1 экз.

4

Формуляр

1 экз.

№

Первичный измерительный преобразователь

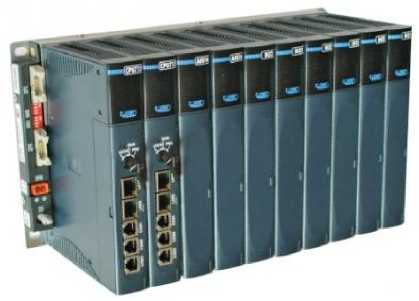

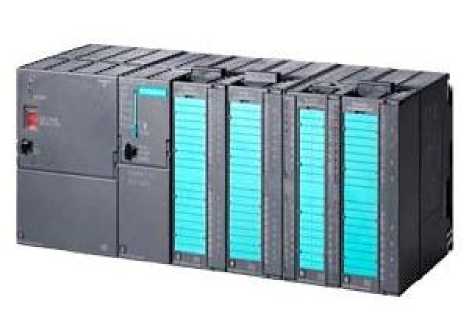

ПТК «SPPA-T3000» / ПТК «ТЕКОН»

Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95

Идентификационный номер в системе (KKS)

Наименование, № ГР

Диапазон измерений

Пределы допускаемой основной погрешности

Модуль

Входной сигнал

Пределы допускаемой основной погрешности

1

2

3

4

5

6

7

8

9

ИК температуры воды

1

81HAC88CT001, 81HAC88CT002,

81HAC88CT003, 81HAC88CT004

Преобразователи

термоэлектрические ТХА-

Метран-201, 19985-00

от 0 до 600 °С

класс допуска 2

6ES7331-

7PF11-

0AB0

ТХА (K)

А = ±0,5 °C

А = ±8 °C

2

81LCL40CT001, 80NDA25CT001, 80NDA25CT002, 80NDA27CT001, 80NDB26CT001, 80NDB28CT001, 80NDA21CT001, 80NDA21CT002, 80NDA24CT001, 80NDA24CT002

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12

от 0 до 150 °C

класс допуска

A

6ES7331-

7PF01-0AB0

Pt100

А = ±0,5 °C

А = ±2 °C

3

80LCP11CT001

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226, 26224-12

от 0 до 100 °C

класс допуска

A

6ES7331-

7PF01-0AB0

Pt100

А = ±0,5 °C

А = ±3 °C

4

81LAE01CT101, 81LAE70CT101,

81LAB13CT101, 81LAB45CT101, 81HAC46CT001, 81LAB73CT101, 81LAB01CT001

от 0 до 300 °C

ИК температуры газа

5

81EKH51CT135, 81EKH51CT136,

81EKH52CT135, 81EKH52CT136,

81EKH53CT135, 81EKH53CT136

Датчики температуры

SensyTemp серии TSP модификации TSP311, 50032-12

от минус 50 до плюс 450 °C

класс допуска

A

6ES7331-

7KF02-0AB0

Pt100

у = ±0,5 %

А = ±4 °C

6

81EKG70CT002

Термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11

от минус 50 до плюс 150 °C

у = ±0,25 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±2 %

1

2

3

4

5

6

7

8

9

7

81EKH51CT119, 81EKH51CT121, 81EKH51CT122, 81EKH51CT124, 81EKH51CT125, 81EKH51CT127, 81EKH51CT129, 81EKH51CT132, 81EKH52CT119, 81EKH52CT121, 81EKH52CT122, 81EKH52CT124, 81EKH52CT125, 81EKH52CT127, 81EKH52CT129, 81EKH52CT132, 81EKH53CT119, 81EKH53CT121, 81EKH53CT122, 81EKH53CT124, 81EKH53CT125, 81EKH53CT127, 81EKH53CT129, 81EKH53CT132

Термопреобразователи

сопротивления PS-0925, 54935-13

от минус 50 до плюс 450°C

класс допуска

A

6ES7331-

7KF02-0AB0

Pt100

у = ±0,5 %

А = ±4 °C

8

81HNE01CT001

Термопреобразователь сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12

от 0 до 200 °С

класс допуска

A

6ES7331-

7PF01-

0AB0

Pt100

А = ±0,5 °C

А = ±3 °C

9

81EKG10CT001, 81EKG40CT001

Термопреобразователи с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11

от минус 50 до плюс 50 °C

У = ±0,5 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК температуры пара

10

81HAH84CT001, 81HAH84CT002, 81HAH84CT003, 81HAH84CT004, 81HAH86CT001, 81HAH86CT002, 81HAH94CT001, 81HAH94CT002, 81HAH94CT003, 81HAH94CT004, 81HAJ32CT001, 81HAJ32CT002, 81HAJ32CT003, 81HAJ32CT004, 81HAH85CT001, 81HAH86CT101, 81LBA20CT101, 81LBB10CT101

Преобразователи термоэлектрические ТП-2088, 18524-10

от 0 до 800 °C

класс допуска 1

6ES7331-

7PF11-

0AB0

ТХА (K)

А = ±0,5 °C

А = ±8 °C

11

80LBD30CT001A,B,

80LBD30CT002

от 0 до 300 °С

12

80LBG30CT001A,B,

80NAA01CT001, 80NAA03CT001,

80LBA90CT001A,B,

80LBD20CT001A,B,

81LBA41CT001

Преобразователи термоэлектрические ТХА-Метран-201, 19985-00

от 0 до 400 °С

класс допуска 2

6ES7331-

7PF11-

0AB0

ТХА (K)

А = ±0,5 °C

А = ±8 °C

13

81HAH46CT001, 81HAH46CT002,

от 0 до 600 °С

1

2

3

4

5

6

7

8

9

81HAH46CT003, 81HAH46CT004, 81HAH48CT101, 81HAH70CT002, 81HAH70CT003, 81HAH70CT004, 81HAH70CT101, 81HAJ01CT001, 81HAH75CT001, 81HAH75CT002, 81HAH75CT003, 81HAH75CT004, 80LBC20CT101, 80LBC40CT001A,B

14

81HAJ14CT001, 81HAJ14CT002, 81HAJ14CT003, 81HAJ14CT004, 80LBA20CT006, 80LBF20CT001, 81LBA20CT002, 81LBA20CT102, 80LBA20CT007A,B, 80LBA21CT001A,B, 80LBA22CT001A,B,

81LBB10CT001, 81LBB10CT002, 80LBB50CT007A,B, 80LBB50CT008A,B, 80LBB50CT009A,B, 80LBB51CT001A,B, 80LBB55CT001A,B, 80LBB55CT002A,B, 80LBB55CT003A,B

Преобразователи термоэлектрические ТХА-Метран-201, 19985-00

от 0 до 800 °С

класс допуска 2

6ES7331-

7PF11-

0AB0

ТХА (K)

A = ±0,5 °C

A = ±10 °C

15

00LBH10CT001, 00LBH12CT001, 81HAH10CT001, 81HAH10CT002, 81HAH10CT003, 81HAH10CT004, 81HAH14CT001, 81HAH14CT002, 81HAH14CT003, 81HAH14CT004, 81HAH18CT001, 81HAH18CT002, 81HAH18CT003, 81HAH18CT004, 81HAH40CT001, 81HAH40CT002, 81HAH40CT003, 81HAH40CT004, 81HAH43CT001, 81HAH43CT002, 81HAH43CT003, 81HAH43CT004, 81LBA10CT001, 00LBH11CT001, 00LBH11CT002, 00LBH11CT101, 81LBA10CT002, 81LBA10CT101

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226, 26224-12

от 0 до 300 °C

класс допуска A

6ES7331-

7PF01-0AB0

Pt100

A = ±0,5 °C

A = ±4 °C

16

81LBG60CT001

Термопреобразователь с унифицированным выходным сигналом ТСПУ

Метран-276, 21968-11

от 0 до 300 °C

У = ±0,5 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±4 %

1

2

3

4

5

6

7

8

9

ИК температуры металла

17

81HAH14CT201, 81HAH43CT201

Преобразователи термоэлектрические ТХА-

Метран-231, 19985-00

от 0 до 300 °С

класс допуска 2

6ES7331-

7PF11-0AB0

ТХА (K)

А = ±0,5 °C

А = ±5 °C

18

80LBB55CT201

Преобразователь термоэлектрический ТХА-

Метран-231, 19985-00

от 0 до 400 °С

класс допуска 2

6ES7331-

7PF11-0AB0

ТХА (K)

А = ±0,5 °C

А = ±6 °C

19

81EKH51CT120, 81EKH51CT123,

81EKH51CT126, 81EKH51CT128, 81EKH51CT130, 81EKH51CT131, 81EKH52CT120, 81EKH53CT120, 81EKH53CT123, 81EKH53CT126, 81EKH53CT128, 81EKH53CT130, 81EKH53CT131

Термопреобразователи сопротивления платиновые серии 65, 22257-11

от минус 50 до плюс 450 °C

класс допуска

B

6ES7331-

7KF02-0AB0

Pt100

у = ±0,5 %

А = ±7 °C

ИК температуры воздуха

20

81EKG70CT001

Термопреобразователь с унифицированным выходным сигналом ТСПУ

Метран-276, 21968-11

от минус 50 до плюс 80 °C

у = ±0,5 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±2 %

21

81EKG20CT101

Термопреобразователь с унифицированным выходным сигналом ТСПУ

Метран-276, 21968-11

от минус 50 до плюс 100 °C

у = ±0,25 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2 %

И

К температуры конденсата

22

81LCA10CT101

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12

от 0 до 100 °C

23

81LCA27CT001

от 0 до 150 °C

класс допуска A

6ES7331-7PF01-0AB0

Pt100

А = ±0,5 °C

А = ±2 °C

24

80NAB01CT001

от 0 до 200 °C

25

81LCA25CT001, 81LCA26CT001,

81LCA20CT001, 81LCA30CT001,

81LCA30CT002, 81LCA30CT101

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12

от 0 до 300 °C

класс допуска A

6ES7331-7PF01-0AB0

Pt100

А = ±0,5 °C

А = ±3 °C

1 |                           2                           |                        3                        |4|5|6|7|8|9

ИК температуры дизельного топлива

26

81EGD40CT001, 81EGB01CT001,

81EGB01CT002, 81EGB01CT003,

81EGB02CT001, 81EGB02CT002,

81EGB02CT003

Термопреобразователи с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11

от минус 50 до плюс 50 °C

у = ±0,5 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК давления газа

27

81ERC10CP001, 81EKH51DP105, 81EKH52DP105, 81EKH53DP105

Датчики давления Метран-150TG, 32854-13

от 0 до 2,5 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

28

81EKG70CP001

от 0 до 6 МПа

29

81EKH51DP101, 81EKH51DP102,

81EKH52DP101, 81EKH52DP102,

81EKH52DP125, 81EKH53DP101, 81EKH53DP102

от 0 до 0,8 МПа

30

81EKH51DP103, 81EKH51DP104,

81EKH52DP103, 81EKH52DP104,

81EKH53DP103, 81EKH53DP104

от 0 до 2 МПа

31

81EKH51DP106, 81EKH51DP107,

81EKH52DP106, 81EKH52DP107,

81EKH53DP106, 81EKH53DP107

от 0 до 5 МПа

32

81EKG10CP001, 81EKG32CP002,

81EKG33CP002, 81EKG34CP002, 81EKG40CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 1 МПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,3 %

у = ±4 %

ИК давления воды

33

81LAB73CP102

Датчик давления Метран-150CD, 32854-13

от 0 до 2,5 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,5 %

34

81LAB01CP001, 81LAB11CP002,

81LAB12CP002, 81LAB14CP001,

81LAB15CP001, 81LAB41CP002, 81LAB42CP002

Датчики давления Метран-150TG, 32854-13

от 0 до 1,6 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,5 %

35

81LAB41CP004, 81LAB42CP004,

81LAB45CP001, 81LAB45CP101

от 0 до 10 МПа

36

81LAB41CP003, 81LAB42CP003, 81LAB73CP001, 81LAB73CP002, 81LAB73CP101, 81LAB74CP001, 81LAB75CP001, 81LAE01CP101, 81LAE70CP101, 81HAC88CP001, 81HAC88CP002, 81HAC88CP003, 81HAC88CP004

от 0 до 25 МПа

1

2

3

4

5

6

7

8

9

37

81HAC46CP001, 81HAC46CP002,

81HAC47CP001, 81HAC48CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 6 МПа

у = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

у = ±0,05 %

у = ±1,5 %

38

80NDA21CP001, 80NDA21CP002, 80NDA24CP001, 80NDA24CP002, 80NDA25CP002, 80NDA27CP001, 80NDB12CP001, 80NDB14CP001, 80NDB26CP001, 80NDB28CP001, 81LAB11CP003, 81LAB12CP003, 81LAB13CP001, 81LAB13CP002, 81LAB13CP101, 81NDA10CP001

от 0 до 4 МПа

39

81LCL32CP001, 81LCL34CP001

от 0 до 1 МПа

40

80LCP11CP001, 80LCP11CP002, 80LCP11CP003

Датчики давления Метран-150TG, 32854-13

от 0 до 1,6 МПа

У = ±0,2 %

6ES7331-

7NF10-

0AB0

от 4 до 20

мА

у = ±0,05 %

у = ±2,5 %

41

00QCD41CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 1,6 МПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

42

00QCD10CP001

от минус 100 до

100 кПа

ИК давления пара

43

80LBA22CP101

Датчик давления Метран-

150CD, 32854-13

от 0 до 10 МПа

у = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

44

80LBA90CP005, 80LBA96CP002, 80LBD20CP004, 80LBD30CP002, 80NAA01CP001, 80NAA03CP001, 81HAD10CP101, 81LAA01CP101, 81LBA10CP001, 81LBA10CP002, 81LBA10CP003, 81LBA10CP101, 81LBA41CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 1 МПа

у = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,5 %

45

81LCQ10CP301, 81LCQ10CP302

от 0 до 600 кПа

46

00LBH10CP001

Датчик давления Метран-150TG, 32854-13

от 0 до 2,5 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

47

80LBA20CP003, 80LBA20CP005,

80LBF20CP001, 81LBA20CP002, 81LBA20CP101, 81HAD70CP101, 81LBA20CP001

от 0 до 25 МПа

48

80LBB50CP005, 80LBC20CP101,

80LBC40CP004, 81LBB10CP002,

81LBB10CP003, 81LBC40CP101, 81HAH48CP101, 81HAJ01CP101, 81LBB10CP001

от 0 до 6 МПа

1

2

3

4

5

6

7

8

9

49

00LBH11CP001, 00LBH11CP002,

00LBH11CP101, 00LBH12CP001

от 0 до 600 кПа

50

80LBA90CP004, 80LBA96CP001

Преобразователи давления измерительные SITRANS P,

DSIII, 7MF4033, 45743-10

от 0 до 1 МПа

у = ±0,075 %

AddFEM

от 4 до 20 мА

у = ±0,15 %

у = ±1 %

51

80LBA20CP004

от 0 до 16 МПа

52

80LBB50CP004

от 0 до 6 МПа

53

80LBG30CP011

Преобразователи давления измерительные SITRANS P,

DSIII, 7MF4033, 45743-10

от 0 до 1,6 МПа

у = ±0,075 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

54

80LBB55CP001, 80LBB55CP002

от 0 до 6 МПа

55

80LBC40CP001, 80LBC40CP002,

80LBC40CP003

от минус 0,1 до плюс 5,9 МПа

56

80LBD20CP001, 80LBD20CP002,

80LBD20CP003

Преобразователи давления измерительные PMP71, 41560-09

от 0 до 1 МПа

у = ±0,075 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

57

80LBD30CP001

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4233, 45743-10

от 0 до 0,5 МПа

у = ±0,075 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

58

80MAA50CP012, 80MAA50CP013

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4533, 45743-10

от минус 0,5 до плюс 2,5 МПа

у = ±0,075 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1 %

59

81LBG60CP001

Датчик давления Метран-150TG, 32854-13

от 0 до 2,5 МПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК давления конденсата

60

81LCA10CP003, 81LCA10CP004,

81LCA20CP001, 81LCA25CP002,

81LCA27CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 2,5 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,5 %

61

81LCA10CP001, 81LCA25CP001,

81LCA30CP001

от 0 до 4 МПа

ИК давления воздуха

62

00QEB20CP001

Датчик давления Метран-150TG, 32854-13

от 0 до 1,6 МПа

у = ±0,2 %

6ES7331-7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±2,5 %

63

81EKH70DP003

Преобразователь давления измерительный 2600Т модификации 266HSH, 47079-11

от 0 до 1 МПа

у = ±0,06 %

6ES7331-

7KF02-0AB0

от 4 до 20 мА

у = ±0,5 %

у = ±2,5 %

64

00QCD41CP002

Датчик давления Метран-150TG, 32854-13

от 0 до 400 кПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

1

2

3

4

5

6

7

8

9

ИК давления дизельного топлива

65

81EGA03CP001

Датчик давления Метран-150TG, 32854-13

от минус 101,3 до плюс 60 кПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±1,6 %

66

81EGD40CP001, 81EGD60CP001,

81EGA04CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 1,6 МПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК давления паров дизельного топлива

67

81EGB01CP001, 81EGB02CP001

Датчики давления Метран-150TG, 32854-13

от минус 101,3 до плюс 60 кПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±1,6 %

ИК давления едкого натра

68

00QCH16CP001

Датчик давления Метран-150TG, 32854-13

от 0 до 250 кПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±4 %

69

00QCH10CP001

Датчик давления Метран-150TG, 32854-13

от минус 100 до

160 кПа

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК давления концентрированного раствора соляной кислоты

70

00QCM17CP001, 00QCM18CP001

Датчики давления Метран-150TG, 32854-13

от 0 до 400 кПа

от 4 до 20 мА

71

00QCM10CP001

от минус 100 до 0 кПа

у = ±0,2 %

AIG16

у = ±0,15 %

у = ±2,5 %

ИК уровня щелочно-фосфатного раствора

72

00QCC20CL001

Преобразователь давления измерительный АИР-10Н, 31654-14

от 0 до 16 кПа (от 0 до 1,6 м)

у = ±0,3 %

AIG 16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

И

К уровня раствора аммиака

73

00QCD10CL001

Уровнемер 3300 (исполнение 3301), 25547-12

от 0 до 140 см

А = ±5 мм

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

74

00QCD11CL001, 00QCD12CL001,

00QCD31CL001, 00QCD32CL001

Преобразователи давления измерительные АИР-10Н, 31654-14

от 0 до 16 кПа (от 0 до 1,6 м)

у = ±0,3 %

AIG 16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

ИК

уровня дизельного топлива

75

81EGB01CL001, 81EGB02CL001

Датчики давления Метран-

150CDR, 32854-13

от 0 до 160 кПа (от 0 до 12 м)

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

И

К уровня соляной кислоты

76

00QCM11CL001, 00QCM12CL001

Уровнемеры 3300 (исполнение 3301), 25547-12

от 0 до 150 см

А = ±5 мм

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

ИК уровня раствора гипохлорита

77

00PUS11CL001, 00PUS12CL001

Уровнемеры 3300 (исполнение 3301), 25547-12

от 0 до 2 м

А = ±5 мм

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±5 %

1

2

3

4

5

6

7

8

9

ИК расхода воды

78

81LAB13CF101

Датчик давления Метран-150CD, 32854-13

от 0 до 63 кПа (от 0 до 63 т/ч)

у = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±2,5 %

79

80LCP11CF001

Датчик давления Метран-150CD, 32854-13

от 0 до 40 кПа (от 0 до 400 т/ч)

У = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,5 %

ИК расхода пара

80

81LBA10CF101

Датчик давления Метран-150CD, 32854-13

от 0 до 63 кПа (от 0 до 63 т/ч)

у = ±0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±2,5 %

81

81LBG60CF001

Датчик давления Метран-150CD, 32854-13

от 0 до 100 кПа

(от 0 до 2,5 т/ч)

у = ±0,2 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±2,5 %

ИК расхода газа

82

81EKG70CF001

Расходомер-счетчик вихревой 8800, 14663-12

от 1,4 до 20016 нм³/ч

5 = ±1 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±1,6 %

ИК расхода концентрированного раствора соляной кислоты

83

00QCM20CF001

Расходомер электромагнитный ЭМИС-МАГ 270, 54036-13

от 0,18 до 4 м³/ч

5 = ±1,35 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±4 %

ИК

расхода дизельного топлива

84

81EGD40CF001

Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР», 28363-04

от 0 до 125 м³/ч

5 = ±3,5 %

AIG16

от 4 до 20

у = ±0,15 %

у = ±4,5 %

85

81EGD60CF001

от 0 до 20 м³/ч

мА

ИК виброперемещения

86

81EKH53CY101

Преобразователь перемещения токовихревой BN-ППТ модификации 3300XL, 56536-14

от минус 750 до плюс 750 мкм

5 = ±3 %

6ES7331-

7KF02-0AB0

от 1 до

5 В

у = ±0,6 %

у = ±5 %

ИК физико-химического состава и свойств веществ

87

81EKG70CQ004, 81ERC10CQ004

Газоанализаторы СГОЭС,

32808-11

от 0 до 100 %

НКПРП

5 = ±10 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,05 %

у = ±25 %

88

81HNE01CQ003

Комплекс

от 0 до 21 % (O2)

А = ±0,4 %

6ES7331-

от 4 до 20

у = ±0,05 %

у = ±10 %

1

2

3

4

5

6

7

8

9

81HNE02CQ014

газоаналитический для контроля и учета вредных выбросов СОВ-1, 25147-12

от 0 до 20 млн^-1

(NO₂)

А = ±10 млн^-1

7NF10-

0AB0

мА

у = ±65 %

81HNE01CQ010

от 0 до 300 млн^-1

(CO)

5 = ±10 %

у = ±15 %

81HNE02CQ015

от 0 до 20 % (CO₂)

А = ±0,5 %

у = ±10 %

81HNE01CQ011

от 0 до 100 млн^-1

(NO)

А = ±10 млн^-1

у = ±12 %

81HNE01CQ012

от 0 до 2,5 %

(CH)

5 = ±25 %

у = ±35 %

89

81EGB01CQ001, 81EGB01CQ002,

81EGB01CQ003, 81EGB01CQ004, 81EGB01CQ005, 81EGB02CQ001, 81EGB02CQ002, 81EGB02CQ003, 81EGB02CQ004, 81EGB02CQ005, 81EGR01CQ001, 81EGA01CQ001, 81EGA03CQ001

Газоанализаторы СГОЭС, 32808-11

от 0 до 100 %

НКПРП

5 = ±10 %

AIG16

от 4 до 20 мА

у = ±0,15 %

у = ±25 %

ИК электрических параметров

90

81BAC10GT102,

81BAA10GT201

Трансформатор напряжения UGE 17,5 С1, 55007-13 Трансформатор тока GSR, 55008-13

от 0 до 17,34 кВ от 0 до 12000 А от 0 до 208,1 МВт от 0 до 208,1 МВар

класс точности

0,2

AIG16

от 4 до 20 мА

5 = ±0,5 %

5 = ±1,5 %

Многофункциональный измерительный преобразователь ЭНИП-2-41/100-220-A3E4-21, 38585-08

у = ±0,2 %⁽¹⁾ у = ±0,5 %⁽²⁾

91

81BAC10GT105,

80BAA10GT201

Трансформатор напряжения TJC 6-G, 51637-12 Трансформатор тока GSR, 55008-13

от 0 до 13,7 кВ от 0 до 8000 А от 0 до 109,6 МВт от 0 до 109,6 МВар

класс точности

0,2

AIG16

от 4 до 20 мА

5 = ±0,5 %

5 = ±1,5 %

Многофункциональный измерительный преобразователь ЭНИП-2-41/100-220-A3E4-21, 38585-08

у = ±0,2 %⁽¹⁾ у = ±0,5 %⁽²⁾

Наименование характеристики

Значение характеристики

Параметры электропитания:

- напряжение постоянного тока, В

220±10 %

- напряжение переменного тока, В

380 ± 10 %

- частота, Гц

50 ± 1

Рабочие условия эксплуатации ПИП нижнего уровня системы:

- температура окружающей среды, °С для ПИП ИК температуры

от минус 40 до плюс 80

для ПИП ИК давления для ПИП ИК уровня:

от минус 20 до плюс 70

датчик давления Метран-150CDR

от минус 55 до плюс 85

преобразователь давления измерительный АИР-10Н

от минус 60 до плюс 80

уровнемер 3300 (исполнение 3301) для ПИП ИК расхода:

от минус 20 до плюс 85

датчик давления Метран-150CD

от минус 55 до плюс 85

расходомер электромагнитный ЭМИС-МАГ 270

от минус 40 до плюс 50

расходомер-счетчик вихревой 8800

от минус 50 до плюс 85

расходомер-счетчик ультразвуковой многоканальный

УРСВ «ВЗЛЕТ МР»

от 5 до 50

для ПИП ИК виброперемещения

для ПИП ИК физико-химического состава и свойств веществ:

от минус 51 до плюс 177

газоанализатор СГОЭС

от минус 60 до плюс 85

комплекс газоаналитический для контроля и учета вредных выбросов СОВ-1

от 5 до 40

для ПИП ИК электрических параметров

от 10 до 40

- относительная влажность воздуха, не более, %

90 (без конденсации)

- атмосферное давление, кПа

от 84,6 до 106,7

Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня системы:

- температура окружающей среды, °С

от 10 до 40

- относительная влажность воздуха, %

от 30 до 75 (без конденсации)

- атмосферное давление, кПа

от 84,6 до 106,7

Рабочие условия эксплуатации оборудования верхнего уровня системы:

- температура окружающей среды, °С

от 15 до 25

- относительная влажность воздуха, не более, %

от 30 до 75

(без конденсации)

- атмосферное давление, кПа

от 84,6 до 106,7
