Номер по Госреестру СИ: 59883-15
59883-15 Термопреобразователи сопротивления
(W)
Назначение средства измерений:
Термопреобразователи сопротивления серии W, модификации W-B-0K, W-B-0, W-F, W-D, W-H-12, W-K-F, W-M-0, W-A-0, W-A-0-U, W-M-303, W-M-N, W-E-HST, W-CLAMP-HST,
W-RO, W-P, W-M-P, W-CABLE, W-BAJO, W-MAGN, W-106, W-BTD, W-SCREW, W-MP, предназначены для измерения температуры газообразных, жидких и твердых сред во взрывоопасных и взрывобезопасных зонах.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 9
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии W
-
1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
-
2. ГОСТ 8.558-2009 " ГСИ. Государственная поверочная схема для средств измерений температуры".
-
3. Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312,
воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Изготовитель
фирма "SKS Automaatio Oy ",Финляндия
Юридический адрес: Suomi Martinkylantie 50, 01720 VANTAA тел.020 764 61, факс 020 764 6820
Заявитель
Представительство АО « СКС Груп Ою »Юридический адрес: 191024, Санкт-Петербург, пр. Бакунина 5,офис 510.
тел. (812) 702 43 36,тел. (812) 324 24 80,факс (812) 324 24 88 sergey.shelestyuk@sks.fi, www.sks.fi
Лист № 8 Всего листов 8
Испытательный центр
ГЦИ СИ ФГУП " ВНИИМ им. Д. И. Менделеева",190005, г. Санкт- Петербург,
Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e- mail: info@vniim.ru.
Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи
сопротивления могут иметь обычную жесткую конструкцию или гибкую конструкцию -представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией Mg2O , внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент представляет собой спираль из платиновой проволоки помещенную в заполненный порошком безводной окиси магния или алюминия керамический чехол Чувствительный элемент, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе, или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса. Головка термопреобразователей выполнена из нержавеющей стали или силумина, покрытого эпоксидной краской.
Термопреобразователи сопротивления изготавливаются как в обычном исполнении так и в усиленном виброустойчивом (с маркировкой SV в обозначении при заказе). Термопреобразователи сопротивления модификации W-MP являются многозонными. Термопреобразователи сопротивления имеют 23 модификации, отличающиеся, конструктивным исполнением, наличием или отсутствием головки, и диапазоном измеряемых температур.

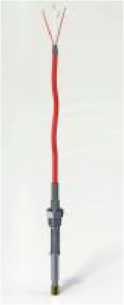

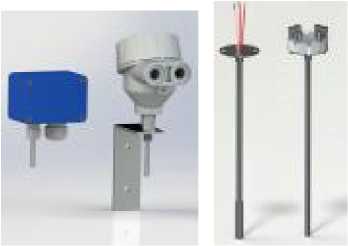

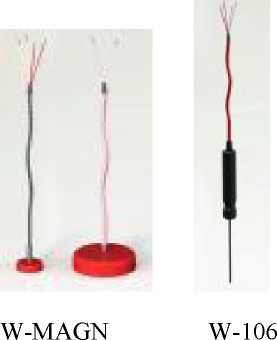

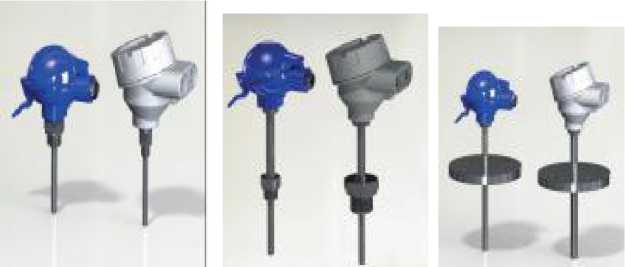

Внешний вид термопреобразователей сопротивления
W-B-0K
W-B-0
W-F
W-D
W-H-12
W-K-F W-M- 0
W-A- 0,W-A- 0-U
W-M-303
W-M-N
W-RO
W-M-P,W-P
W-CABLE
W-BAJIO
W-E-HST,
W-CLAMP-HST
W-BTD
1 1 1
W-MP
W-SCREW
- термопреобразователь сопротивления - 1 шт
- паспорт на русском языке - 1 экз.
термопреобразователей сопротивления приведены в таблице.
Наименование характеристики |
Значение характеристики для модификаций | ||||||||
W-B-0K |
W-B-0 |
W-F |
W-D |
W-H-12 |
W-K-F |
W-M-0 |
W-A- 0 |
W-A- 0-U | |
1.Номинальная статическая характеристика, (НСХ) |
1 х Pt100; 2 х Pt100 | ||||||||
2.Класс допуска по ГОСТ 6651-2009 |
А - для диапазона от -100 до 450 °С, В - для диапазона от - 196 до 600 °С; 1/3 класса В, 1/10 класса В для диапазона от - 196 до 600 °С | ||||||||
3.Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||||||
4. Диапазон измеряемых температур, °С |
от -40 до 250 |
от -200 до 550 |
от -40 до 80 |
от -200 до 550 | |||||
5. Температурный коэффициент,°С-1 |
0,00385 | ||||||||
6. Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15 + 0,002l t l ) ; класс В ±(0,3 + 0,005l t l ); 1/3 класса В ±(0,1 + 0,00171 t l ) , 1/10 класса В ±(0,03 + 0,00051 t l ), где t- измеренная температура | ||||||||
7. Схема внутренних соединений |
3-х и 4-х проводная | ||||||||
8.Время термической реакции t 0,5, в воде, не более, с |
от 10 до29 |
от10 до 35 |
от10 до38 |
от 20 до 35 |
от 2 до 10 |
12 |
от 1,3 до 5,0 |
от35 до55 |
от35 до55 |
9.Степень защиты от воды и пыли |
IP65; IP68 - по заказу | ||||||||
10.Маркировка взрывозащиты |
0ExiaIICT6/T5 X , 1ExdIICT6/T5 X | ||||||||
11. Длина погружаемой части, мм |
50,100,160* |
100,160, 250, 400* |
160,250, 400* |
315,375, 435* |
315,375, 435* |
60* |
от 95 до 2025* |
500,710, 1000,1400* |
500,710, 1000,1400* |
12. Диаметр погружаемой части, мм |
6; 9* |
9; 11* |
11* |
24; 30* |
3;6;8* |
6* |
3,6,8* |
15,22* |
15,22* |
13.Материал защитного корпуса |
нержавеющая сталь | ||||||||
14. Масса, кг |
от 0,3 до3,0 |
от 0,5 до 5,0 |
от 1,5до15,0 |
от 1,0до10,0 |
от 0,9 до10,0 |
от 0,3 до 1,0 |
от 1,0 до 10,0 |
от 1,0 до 10,0 | |
15. Средний срок службы, лет |
10 | ||||||||
16. Средняя наработка на отказ, ч |
90000 |
17. Дополнительные устройства |
Термопреобразователи сопротивления могут комплектоваться, зарегистрированными в Госреестре РФ, вторичными преобразователями для преобразования сигнала от термопреобразователя сопротивления в унифицированный выходной сигнал постоянного тока. Предел основной допускаемой погрешности комплекта определяется как арифметическая сумма модулей пределов основных допускаемых погрешностей составных частей |
18. Условия эксплуатации: | |
- диапазон температур | |
окружающего воздуха, ° С |
от -55 до 100 |
- относительная влажность, % |
95 |
*- габаритные размеры рабочей части термопреобразователя, размер и тип присоединительной резьбы могут быть изменены по требованию заказчика.
Продолжение таблицы
Наименование характеристики |
Значение характеристики для модификаций | ||||||
W-M-303 |
W-M-N |
W-E-HST |
W-CI.AMP-11ST |
W-RO |
W-P |
W-M-P | |
1.Номинальная статическая характеристика, (НСХ) |
1х Pt100 ; 2х Pt100 | ||||||
2.Класс допуска по ГОСТ 6651-2009 |
А - для диапазона от -100 до 450 °С, В - для диапазона от - 196 до 600 °С; 1/3 класса В, 1/10 класса В для диапазона от - 196 до 600 °С | ||||||
3.Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||||
4. Диапазон измеряемых температур, °С |
от -200 до 550 | ||||||
5. Температурный коэффициент,°С-1 |
0,00385 | ||||||
6. Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15 + 0,002l t l ); класс В ±(0,3 + 0,005l t l ); 1/3 класса В ±(0,1 + 0,00171 t l ) , 1/10 класса В ±(0,03 + 0,00051 t l ), где t- измеренная температура | ||||||
7.Схема внутренних соединений |
3- х и 4-х проводная | ||||||
8.Время термической реакции t 0,5, в воде, не более, с |
от 10 до 29 |
от 2 до10 |
от10 до 35 |
от10 до 35 |
от12 до15 |
от10 до12 |
10...12 |
9. Степень защиты от воды и пыли |
1Р65; IP68 - по заказу |
- |
- |
- | |||
10. Маркировка взрывозащиты |
0ExiaIICT6/T5 X |
0ExiaIICT6/T5 X, 1ExdIICT6/T5 X |
0] |
ExiaIICT6/T5 X | |||
11. Длина погружаемой части, мм |
100,300,600, 1000 * |
210,270,390,510* |
30,50,115* |
30,50,115* |
- |
- |
100;300;600; 1000* |
12.Диаметр погружаемой части, мм |
3,6,8* |
6* |
6 |
6 |
60 (300)* диаметр кольца |
12x12x50* |
5x9x45* |
13.Материал защитного корпуса |
нержавеющая сталь | ||||||
14. Масса, кг |
от 0,01 до 1,0 |
от 0,3 до 3,0 |
от 0,5 до 5,0 |
от 0,5 до 5,0 |
от 0,02 до 2,0 |
от 0,05 до 1,0 |
от 0,1 до 1,0 |
15. Средний срок службы, лет |
10 | ||||||
16. Средняя наработка на отказ, ч |
90000 | ||||||
17. Дополнительные устройства |
Термопреобразователи сопротивления могут комплектоваться, зарегистрированными в Госреестре РФ, вторичными преобразователями для преобразования сигнала от термопреобразователя сопротивления в унифицированный выходной сигнал постоянного тока. Предел основной допускаемой погрешности комплекта определяется как арифметическая сумма модулей пределов основных допускаемых погрешностей составных частей | ||||||
18. Условия эксплуатации
|
от -55 до 100 до 95 |
*- габаритные размеры рабочей части термопреобразователя, размер и тип присоединительной резьбы могут быть изменены по требованию заказчика.
Продолжение таблицы
Наименование характеристики |
Значение характеристики для модификаций | |||||
W-CABLE |
W-BAJO |
W-MAGN |
W-106 |
W-BTD W-SCREW |
W-MP** | |
1.Номинальная статическая характеристика, (НСХ) |
1х Pt100; 2х Pt100 | |||||
2.Класс допуска по ГОСТ 6651-2009 |
А - для диапазона от -100 до 450 °С, В - для диапазона от - 196 до 600 °С; 1/3 класса В, 1/10 класса В для диапазона от - 196 до 600 °С | |||||
3.Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||
4. Диапазон измеряемых температур, °С |
от -200 до 350 |
от -200 до 350 без Mu кабеля от -200 до 550 с Mu кабелем |
от -200 до 350 |
от -200 до 300 |
от -200 до 350 |
от -200 до 550 |
5. Температурный коэффициент,°С-1 |
0,00385 | ||||||
6.Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15 + 0,002l t l) ; класс В ±(0,3 + 0,005l t l); 1/3 класса В ±(0,1 + 0,00171 t l ) , 1/10 класса В ±(0,03 + 0,00051 t l ), где t- измеренная температура | ||||||
7.Схема внутренних соединений |
3- х и 4-х проводная | ||||||
8.Время термической реакции t 0,5, в воде, не более, с |
5 |
от 5 до 10 |
от 5 до 10 |
от 5 до 10 |
от 5 до 10 |
от 5 до 10 |
от 2 до 10 |
9.Степень защиты от воды и пыли |
- |
- |
- |
- |
- |
- |
1Р65; IP68 - по заказу |
10. Маркировка взрывозащиты |
0ExiaIICT6/T5 X | ||||||
11. Длина погружаемой части, мм |
50;60;100; 170* |
25* |
100* |
30* |
100* |
от 500* | |
12.Диаметр погружаемой части, мм |
3,4,5,6,8* |
6; 8* |
25,60* |
3,4,6* |
8* |
3,4,5,6,8* |
3; 6* |
13.Материал защитного корпуса |
нержавеющая сталь | ||||||
14. Масса, кг |
от 0,02 до 2,0 |
от 0,1 до 2,0 |
от 0,1 до 2,0 |
от 0,1 до 2,0 |
от 0,1 до 2,0 |
от 0,1 до 2,0 |
от 5 до 25 |
15. Средний срок службы, лет |
10 | ||||||
16. Средняя наработка на отказ, ч |
90000 | ||||||
17. Дополнительные устройства |
Термопреобразователи сопротивления могут комплектоваться, зарегистрированными в Госреестре РФ, вторичными преобразователями для преобразования сигнала от термопреобразователя сопротивления в унифицированный выходной сигнал постоянного тока. Предел основной допускаемой погрешности комплекта определяется как арифметическая сумма модулей пределов основных допускаемых погрешностей составных частей | ||||||
18. Условия эксплуатации
|
от -55 до 100 до 95 |
*- габаритные размеры рабочей части термопреобразователя, размер и тип присоединительной резьбы могут быть изменены по требованию заказчика. **- термопреобразователи сопротивления W-MP являются многозонными, количество зон оговаривается при заказе
Лист № 7 Всего листов 8
