Номер по Госреестру СИ: 59446-14
59446-14 Преобразователи термоэлектрические
(R)
Назначение средства измерений:
Преобразователи термоэлектрические серии R (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТП при помощи наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии R
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Изготовитель
Фирма «WISE Control Inc.», Корея
(446-905) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Korea
Тел.: 82-31-280-5114 Факс: 82-31-283-9800
www.wisecontrol.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул . Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Преобразователи термоэлектрические серии R изготавливаются следующих модификаций: R111, R112, R121, R122, R311, R312, R322, R331, R332, R921, R922, R941, R942, R951, R952. Модификации ТП различаются по метрологическим характеристикам, по количеству ЧЭ, по конструктивному исполнению и по назначению.
Термопреобразователи имеют разборные и неразборные конструктивные исполнения и состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ), защитной арматуры с различными видами технологических соединений и монтажных элементов, и клеммной головки или без неё - с удлинительными термоэлектродными проводами с клеммами или разъемами различной конструкции. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
Головки ТП могут изготавливаться из алюминиевого сплава и из стали различных марок, в т.ч. и из нержавеющей стали. Конструкция некоторых исполнений головок предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
Фотографии общего вида ТП приведены на рисунках 1-3.

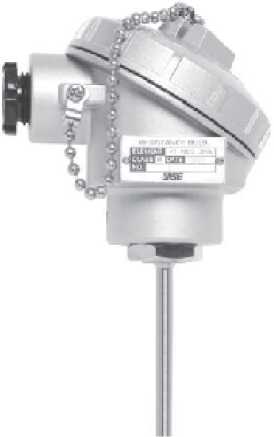

Рис.1 ТП модификаций R111, R112, R121, R122

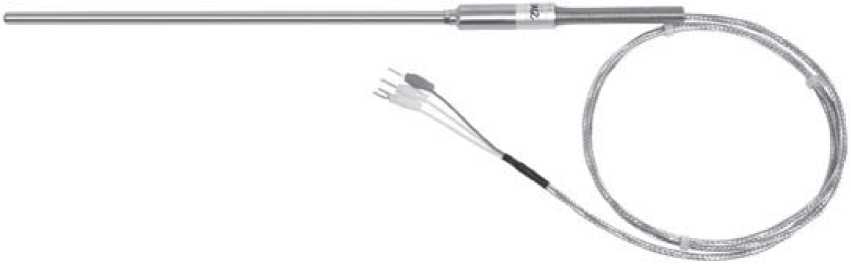

Рис.2 ТП модификаций R311, R312, R322, R331, R332

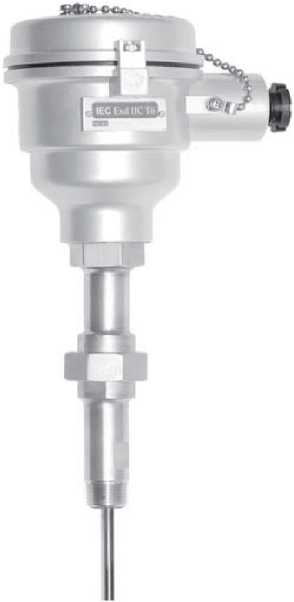

Рис.3 ТП модификаций R921, R922, R941, R942, R951, R952
Термопреобразователь (модификация и исполнение - в соответствии с заказом)- 1 шт. Паспорт (на русском языке) - 1 экз.
Защитная гильза (по дополнительному заказу) - 1 шт.
Условное обозначение номинальной статической характеристики
(НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1):
- для ТП модификаций R111, R112, R121, R122, R921, R922, R941, R942:.....K, Е, J, T, N;
-
- для ТП модификаций R311, R312, R322, R331, R332:...................K, Е, J, T, N, R, S, B;
-
- для ТП модификаций R951, R952:...............................................................K, E
Рабочий диапазон измерений, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) и класса допуска приведены в таблицах 1, 2, 3:
Лист № 3
Всего листов 5
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
E |
1 |
от минус 40 до плюс 375 |
± 1,5 |
св. плюс 375 до плюс 800 |
± 0,004-t | ||
J |
1 |
от минус 40 до плюс 375 |
± 1,5 |
св. плюс 375 до плюс 750 |
± 0,004-t | ||
К, N |
1 |
от минус 40 до плюс 375 |
± 1,5 |
св. плюс 375 до плюс 1000 |
± 0,004-t | ||
T |
1 |
от минус 40 до плюс 125 |
± 0,5 |
св. плюс 125 до плюс 350 |
± 0,004-t | ||
S, R |
1 |
от 0 до плюс 1100 |
± 1,0 |
св. плюс 1100 до 1600 |
± (1,0+0,003-(t-1100)) |
Таблица 2
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
E |
2 |
от минус 40 до плюс 333 |
± 2,5 |
св. плюс 333 до плюс 900 |
± 0,00751 | ||
J |
2 |
от минус 40 до плюс 333 |
± 2,5 |
св. плюс 333 до плюс 750 |
± 0,00751 | ||
К, N |
2 |
от минус 40 до плюс 333 |
± 2,5 |
св. плюс 333 до плюс 1200 |
± 0,00751 | ||
T |
2 |
от минус 40 до плюс 135 |
± 1,0 |
св. плюс 135 до плюс 400 |
± 0,00751 | ||
S, R |
2 |
от 0 до плюс 600 |
± 1,5 |
св. плюс 600 до 1600 |
± 0,00251 | ||
B |
2 |
от плюс 600 до плюс 1700 |
± 0,00251 |
Таблица 3
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
E |
3 |
от минус 200 до минус 167 |
± 0,015-|t| |
св. минус 167 до плюс 40 |
± 2,5 | ||
К, N |
3 |
от минус 200 до минус 167 |
± 0,015ф| |
св. минус 167 до плюс 40 |
± 2,5 | ||
T |
3 |
от минус 200 до минус 66 |
± 0,015ф| |
св. минус 66 до плюс 40 |
± 1,0 | ||
B |
3 |
от плюс 600 до плюс 800 |
± 4,0 |
св. плюс 800 до 1700 |
± 0,0054 |
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной
Лист № 4 Всего листов 5 Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С: ...........................от минус 40 до плюс 85;
-
- относительная влажность окружающего воздуха, %.......................................до 98.
