Номер по Госреестру СИ: 84877-22
84877-22 Термометры биметаллические
(Т191)
Назначение средства измерений:
Термометры биметаллические T191 (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона термометра или защитной гильзы.

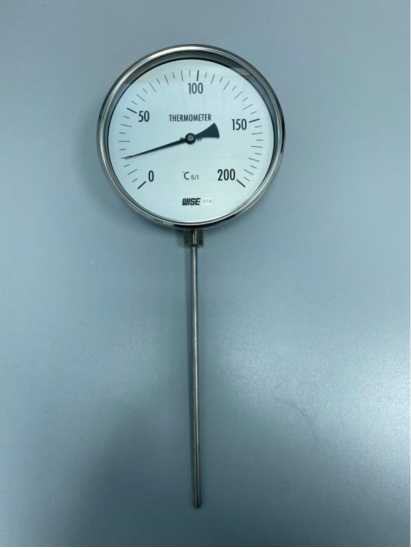

Внешний вид.
Термометры биметаллические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 паспорта на термометр.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим T191ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия фирмы «WISE Control Inc.» (Корея) на термометры биметаллические T191.
Изготовитель
Фирма «WISE Control Inc.», КореяАдрес: (446-905) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Korea
Тел.: 82-31-280-5114
Факс: 82-31-283-9800
Web-сайт: www.wisecontrol.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). На тыльной стороне корпуса термометров расположен регулировочный винт для настройки нуля. Корпус и термобаллон изготавливаются из нержавеющей стали.
Термометры выполнены с поворачивающимся и откидным (регулируемым) корпусом относительно термобаллона. Термометры имеют исполнения, различающиеся по диапазону измерений температуры, по длине и диаметру термобаллона, а также по диаметру корпуса и типу монтажных приспособлений. Обозначение исполнений термометров биметаллических T191 приведено в таблице 1.
Таблица 1 - Обозначение исполнений термометров биметаллических T191
Термометр биметаллический T191 T191- - - - - - - - - 1 2 3 4 5 6 7 8 9 10 | |
1. Модель термометра | |
T191 | |
2. Номинальный диаметр корпуса, мм | |
3 |
75 |
4 |
100 |
5 |
125 |
6 |
150 |
3. Способ соединения корпуса с термобаллоном | |
Y |
регулируемый |
4. Материал термобаллона | |
0 |
304 SS |
1 |
316 SS |
2 |
316 L SS |
5. Тип подсоединения к процессу (термобаллона) | |
A |
монтажные приспособления отсутствуют |
C | |
D |
/" |
E |
/" |
F |
3/4" |
G |
1/” S |
H |
2” S |
I |
2/” S |
6. Тип монтажных приспособлений термобаллона | |
A |
отсутствует |
B |
PF (тип резьбового соединения) |
C |
PT (тип резьбового соединения) |
D |
NPT (тип резьбового соединения) |
E |
CF + PT (резьбовое соединение с компрессионным фитингом) |
F |
CF + NPT (резьбовое соединение с компрессионным фитингом) |
G |
CF + PF (резьбовое соединение с компрессионным фитингом) |
H |
MT + PT (резьбовое соединение с подвижным штуцером) |
I |
MT + NPT (резьбовое соединение с подвижным штуцером) |
J |
MT + PF (резьбовое соединение с подвижным штуцером) |
S |
S («санитарный» тип фланца) |
7. Диаметр монтажной части термобаллона, мм | |
0 |
6 |
1 |
6,4 |
2 |
8 |
3 |
10 |
8. Диапазон измерений (показаний) температуры, °С | |
032 |
от -50 до +50 |
037 |
от -50 до +100 |
054 |
от -30 до +50 |
059 |
от -30 до +100 |
061 |
от -30 до +120 |
069 |
от -20 до +50 |
074 |
от -20 до +100 |
079 |
от -20 до +150 |
084 |
от -10 до +50 |
099 |
от 0 до +50 |
100 |
от 0 до +60 |
101 |
от 0 до +70 |
102 |
от 0 до +80 |
104 |
от 0 до +100 |
106 |
от 0 до +120 |
109 |
от 0 до +150 |
114 |
от 0 до +200 |
119 |
от 0 до +250 |
124 |
от 0 до +300 |
129 |
от 0 до +350 |
134 |
от 0 до +400 |
144 |
от 0 до +500 |
154 |
от 0 до +600 |
164 |
от 0 до +650 (диапазон измерений от 0 до +600 °С) |
9. Длина монтажной части термобаллона, мм | |
1 |
50 |
2 |
60 |
3 |
70 |
4 |
80 |
5 |
100 |
6 |
120 |
7 |
130 |
8 |
150 |
9 |
175 |
A |
200 |
B |
225 |
C |
250 |
D |
275 |
E |
300 |
F |
350 |
G |
375 |
H |
400 |
J |
450 |
K |
500 |
L |
550 |
M |
1000 |
N |
1500 |
P |
2000 |
10. Аксессуары | |
0 |
Без аксессуаров |
1 |
Защитная гильза |
2 |
Специальные аксессуары |
3 |
Защитная гильза и специальные аксессуары |
При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Заводской номер наносится на тыльную сторону корпуса термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на термометры.
Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесение заводского номера
Рисунок 1 - Общий вид термометров биметаллических T191
с указанием места нанесения заводского номера
Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики термометров приведены в таблицах 2, 3.
Таблица 2 - Метрологические . характеристики термометров
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
Пределы допускаемой приведенной погрешности, % (от диапазона измерений) |
от -50 до +50 |
2 |
±1 (по специальному заказу)(1); ±2 |
от -50 до +100 |
2; 5 | |
от -30 до +50 |
2 | |
от -30 до +100 |
2; 5 | |
от -30 до +120 |
2; 5 | |
от -20 до +50 |
2 | |
от -20 до +100 |
2 | |
от -20 до +150 |
2; 5 |
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
Пределы допускаемой приведенной погрешности, % (от диапазона измерений) |
от -10 до +50 |
1 | |
от 0 до +50 |
1 | |
от 0 до +60 |
1 | |
от 0 до +70 |
2 | |
от 0 до +80 |
1; 2 | |
от 0 до +100 |
2 | |
от 0 до +120 |
2 |
±1 (по специальному |
от 0 до +150 |
2; 5 |
заказу)(1); |
от 0 до +200 |
2; 5 |
±2 |
от 0 до +250 |
5 | |
от 0 до +300 |
5 | |
от 0 до +350 |
5 | |
от 0 до +400 |
5; 10 | |
от 0 до +500 |
10 | |
от 0 до +600 |
10 | |
Примечание:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр корпуса, мм |
75; 100; 125;150 |
Диаметр термобаллона, мм |
6; 6,4; 8; 10 |
Длина термобаллона, мм (#) |
от 50 до 2000 |
Масса, кг, не более |
1,0 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
- относительная влажность воздуха, % |
до 98 |
Средний срок службы, лет, не менее |
8 |
Средняя наработка до отказа, ч |
40 000 |
Примечание: (#) - и более по специальному заказу. |
