Номер по Госреестру СИ: 58857-14
58857-14 Прессы испытательные
(LPr-2e)
Назначение средства измерений:
Прессы испытательные LPr-2e (далее - прессы) предназначены для измерений высоты контрольных образцов формовочных масс и воспроизведения нагрузки, прикладываемой к образцам при их изготовлении.
Внешний вид.
Прессы испытательные
Рисунок № 1
Внешний вид.
Прессы испытательные
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет задавать величину нагрузки развиваемой прессом, инициировать выполнение рабочего цикла пресса, отображать результаты измерений высоты образца. Идентификационные признаки ПО приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
FIRMWARE LPr-2e |
v.2.08 |
7fbc1fd6ba6a3015e56c4887bd8050a3 |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений в соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на боковой левой поверхности корпуса прессов в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрессы испытательные LPr-2e. Руководство по эксплуатации. LPr-2e -01 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к прессам испытательным LPr-2e
-
1 ГОСТ 23409.7-78 Пески формовочные, смеси формовочные и стержневые. Методы определения прочности при сжатии, растяжении, изгибе и срезе.
-
2 ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы.
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу «Инструкция. Прессы испытательные LPr-2e. Методика поверки» LPr-2e-01 МП, утверждённому первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 24.04.2014 г.
Основные средства поверки: динамометры электронные 2-го класса точности ТМС - 1, ТМС - 10 (рег. № 33050-06): наибольший предел измерений 10 и 100 кН соответственно, пределы допускаемой относительной погрешности 0,45 %, меры длины концевые плоскопараллельные из набора №1 по ГОСТ 9038-90 2-го класса, позволяющие делать наборы 4,5; 5,0; 5,5 мм, с пределом допускаемой абсолютной погрешности, не более ± 2,0 мкм.
Изготовитель
Фирма «MULTISERW-Morek», Польша.Адрес: 34-114 Brzeznica MARCYPOREBA 36, Poland.
Тел.: (+4833) 879-28-21; 879-21-72
E-mail: morek@multiserw-morek.pl
Заявитель
Общество с ограниченной ответственностью «КЕМИКА» (ООО «КЕМИКА»).
Адрес: 109542, г. Москва, Рязанский проспект, д. 86/1, стр. 3, помещение 49.
Тел/факс: +7 (495) 646-06-09
E-mail: info@kemika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Конструктивно пресс представляет собой стационарное средство измерений, состоящее из устройства приложения нагрузки, системы управления гидравлической и электрическими цепями, и встроенной панели управления.
Принцип действия прессов основан на вдавливании поршня до установленной статической нагрузки. Работа гидравлической системы осуществляется с помощью серводвигателя и электромагнитного переключателя . Давление подаваемого на серводвигатель масла регули -руется бесступенчато перепускным клапаном. Масло, находящееся в цилиндре серводвигателя, оказывает давление на поршень и через шток поршня и толкатель развивает установленную на встроенной панели нагрузку. Высота образца формовочных масс измеряется в момент окончания приложения нагрузки с помощью встроенного датчика перемещения.
По истечении выдержки при нагрузке происходит переключение распределительного устройства толкателя на перепуск масла из камеры через поршень в емкость, насос подает масло под поршень, чем обусловливается его перемещение вверх. Как только поршень достигнет верхнего положения, приводной механизм отключается посредством срабатывания концевого выключателя.
Встроенная панель управления используется для ввода и отображения исходных параметров, запоминания учётных данных и старта приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

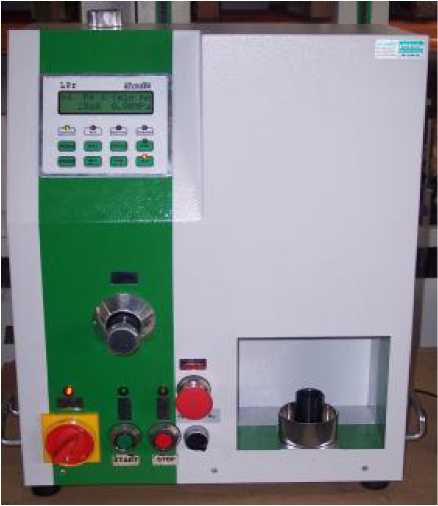

Внешний вид прессов приведён на рисунке 1.
Рисунок 1 - Внешний вид пресса.

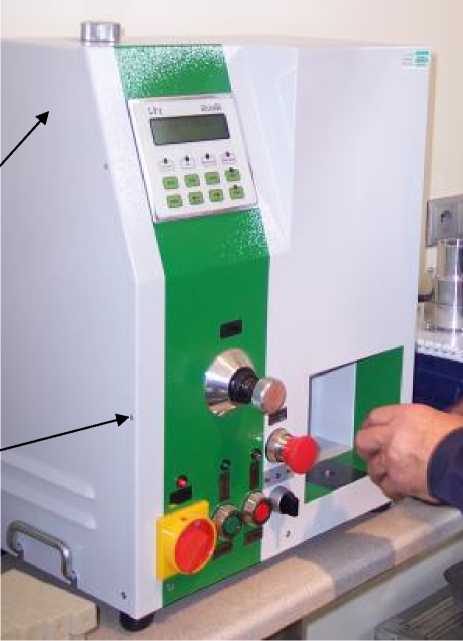

Конструкция пресса предусматривает пломбирование от несанкционированного доступа на винтах сборки корпуса. Места пломбирования и нанесения знака утверждения типа приведены на рисунке 2.
Место нанесения знака утв ерж д ения типа
Рисунок 2
Место пломбирования
Комплект поставки включает:
-пресс испытательный LPr-2e...................................................................................................-1 шт;
-цельная гильза...........................................................................................................................-1 шт;
-прокладки I,II............................................................................................................................-2 шт;
-прибор для определения насыпного веса...............................................................................-1 шт;
-выталкиватель...........................................................................................................................-1 шт;
-руководство по эксплуатации LPr-2e - 01РЭ........................................................................-1 экз;
-методика поверки LPr-2e - 01МП ...........................................................................................-1 экз.
Диапазон воспроизводимых нагрузок, кН ............................................................................ от 0,2 до 10.
Пределы допускаемой относительной погрешности воспроизведения нагрузки, %.......................± 2.
Диапазон измерений высоты образца, мм............................................................................. от 4,5 до 5,5.
Пределы допускаемой абсолютной погрешности измерений высоты образца, мм.......................± 0,1.
Рабочие условия применения:
температура воздуха, °С .................................................................................................. от 5 до 35;
относительная влажность воздуха, %.......................................................................... от 35 до 85.
Параметры электропитания:
напряжение переменного тока, В ......................................................................................230 ± 23;
частота переменного тока, Гц...................................................................................... от 50 до 60.
Потребляемая мощность, В •А, не более................................................................................................40.
Рабочее пространство (глубинахширинахвысота), мм, не более......................................130х170х150.
Габаритные размеры (длинахширинахвысота), мм, не более...........................................580х300х420.
Масса, кг, не более...................................................................................................................................90.
