Номер по Госреестру СИ: 53386-13
53386-13 Осциллографы цифровые
(DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A)
Назначение средства измерений:
Осциллографы цифровые DSO-X 4022A, DSO-X 4024A, DSO-X 4032A, DSO-X 4034A, DSO-X 4052A, DSO-X 4054A, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024A, MSO-X 4032A, MSO-X 4034A, MSO-X 4052A, MSO-X 4054A, MSO-X 4104A, MSO-X 4154A (далее по тексту - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

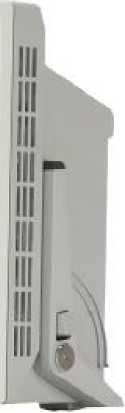

Внешний вид.
Осциллографы цифровые
Рисунок № 1

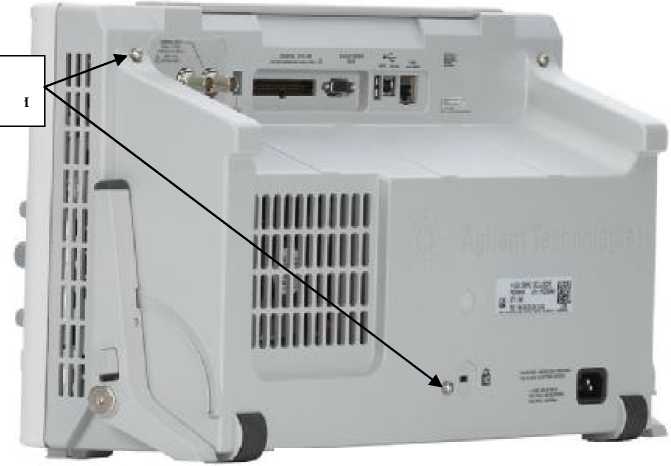

Внешний вид.
Осциллографы цифровые
Рисунок № 2

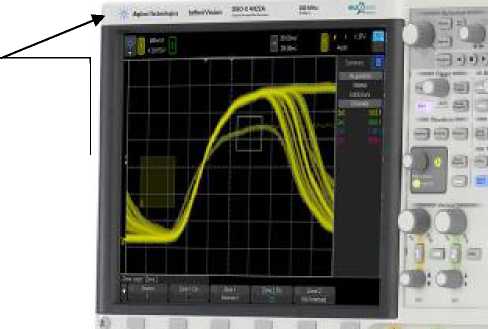

Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.05.2018
Номер записи - 143297
ID в реестре СИ - 365697
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A, DSO-X 4022A, DSO X 4054A, AGILENT(KEYSIGHT) MSOX4054, AGILENT(KEYSIGHT) MSOX4034A, AGILENT(KEYSIGHT) DSOX4054A, AGILENT(KEYSIGHT) DSOX4034A, AGILENT(KEYSIGHT) DSOX4032A, AGILENT(KEYSIGHT) DSOX4024A, AGILENT(KEYSIGHT) DSOX4022A, AGILENT(KEYSIGHT) DSO-X 4054, AGILENT MSOX4054, AGILENT MSOX4034A, AGILENT MSOX4024A, AGILENT DSOX4104A, AGILENT DSOX4032A, AGILENT DSOX4024A, MSOX4032A, DSOX 4154A,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 556
Выдано извещений - 0
Кол-во периодических поверок - 159
Кол-во средств измерений - 56
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 18094 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Осциллографы цифровые (DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
53386-13 Осциллографы цифровые (DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
53386-13 Осциллографы цифровые (DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
30681-13 25.06.2018 |
Осциллографы, DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
39857-08 27.12.2018 |
Анализаторы логические, 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
53386-13 06.05.2018 |
Осциллографы цифровые, DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
54984-13 30.09.2018 |
Осциллографы цифровые, DSO9000H Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ПАО "НПО "СТРЕЛА" (РОСС СОБ 3.00177.2014) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ООО "МИРУАР" (RA.RU.320061) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ГРПЗ" (0691) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "ЗРТО" | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ОНИИП" (1222) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "КОМЗ" (РОСС СОБ 3.00117.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "КБ "ЛУЧ" (RA.RU.314068) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "НПО "СТРЕЛА" (РОСС СОБ 3.00177.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ «Череповецкий ЦСМ» (49) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО "НПП "РАДАР ММС" (RA.RU.312416) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
ФБУ «Мордовский ЦСМ» (RA.RU.311375) | РСТ | 75 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 14 | 3 | 2 | 12 | 0 | 14 | 2 | 12 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 4 | 0 | 24 | 0 | 9 | 0 | 9 | |
ОАО "Ижевский радиозавод" (RA.RU.312795) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "Марийский машиностроительный завод" (RA.RU.311607) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОАО "ОНИИП" (RA.RU.311523) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПриСТ" (RA.RU.312058) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "НПО "Стрела" (РОСС СОБ 3.00177.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "Казанский оптико-механический завод" (РОСС СОБ 3.00117.2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОАО "Вятское машиностроительное предприятие "Авитек" (RA.RU.312393) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 166 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ЦКБА" (RA.RU.311883) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Профигрупп" (РОСС RU.0001.310158) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Концерн "Океанприбор" (РОСС СОБ 3.00242.2014) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Аджилент Текнолоджис" (1498) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
АО "ЦКБА" (RA.RU.311883) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ММЗ" (RA.RU.311607) | 8 | 1 | 0 | 8 | 0 | 0 | 0 | 0 | ||
АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
РТРС (RA.RU.311450) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
ООО "ИРЗ" (RA.RU.312795) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
АО «ИСС» (РОСС СОБ 3.00092.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "НПЦАП" (RA.RU.311895) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 5 | 1 | 0 | 5 | 0 | 0 | 0 | 0 | ||
АО "ПРИСТ" (RA.RU.312058) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
ООО "РТС-МЕТРОЛОГИЯ" (RA.RU.311826) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 6 | 0 | 6 | 0 | 2 | 0 | 2 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
Коломенский филиал ФБУ Ростест-Москва Московская область |
5040 | 7419 |
Клинский филиал ФБУ Ростест-Москва Московская область |
5040 | 7419 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
5040 | 7419 |
Серпуховский филиал ФБУ Ростест-Москва Московская область |
5040 | 7419 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5040 | 7419 |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство изготовителем и недоступна для пользователя.
ение к свидетельству №_______________ Лист № 3
рждении типа средств измерений Всего листов 7
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления иден-тификато-ра ПО |
Встроенное |
Agilent 4000A X- Series Oscilloscope Software |
Не ниже 03.01.2012121201 |
30217D7565446102A7 5C82413CB51555 |
MD5 |
Защита |
ПО от непреднамеренных и преднамеренных изменений соответствует уров- |
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографа в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Осциллографы цифровые DSO-X 4022A, DSO-X 4024A, DSO-X 4032A, DSO-X 4034A, DSO-X 4052A, DSO-X 4054A, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024A, MSO-X 4032A, MSO-X 4034A, MSO-X 4052A, MSO-X 4054A, MSO-X 4104A, MSO-X 4154A. Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO-X 4022A, DSO-X 4024A, DSO-X 4032A, DSO-X 4034A, DSO-X 4052A, DSO-X 4054A, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024A, MSO-X 4032A, MSO-X 4034A, MSO-X 4052A, MSO-X 4054A, MSO-X 4104A, MSO-X 4154A
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 53386-13 «Осциллографы цифровые DSO-X 4022A, DSO-X 4024A, DSO-X 4032A, DSO-X 4034A, DSO-X 4052A, DSO-X 4054A, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024A, MSO-X 4032A, MSO-X 4034A, MSO-X 4052A, MSO-X 4054A, MSO-X 4104A, MSO-X 4154A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 года.
Основные средства поверки:
-
- калибратор универсальный 9100 (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока от 64 мкВ до 80 мВ; диапазон воспроизведения напряжения переменного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока от 0,8 мВ до 1,5 В;
-
- калибратор осциллографов 9500В (рег. № 30374-05): диапазон частот в режиме воспроизведения напряжения от 10 Гц до 100 кГц, пределы допускаемой относительной погрешности установки частоты прямоугольного сигнала ± 2,540"5 %; время нарастания/среза от 25 до 500 пс, пределы допускаемой абсолютной погрешности воспроизведения времени нарастания/среза от ± 4 пс до ± 150 пс; диапазон частот синусоидального сигнала от 0,1 Гц до 6,4 ГГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ± 2,540"5 % (для частот более 12 кГц) и ± 340"4 % (для частот менее 12 кГц), амплитуда синусоидального сигнала от 5 мВ до 5 В, пределы допускаемой относительной погрешности установки амплитуды синусоидального сигнала ± 1,5-10’5; пределы допускаемой относительной погрешности установки периода (от 9 нс до 55 с) ± 2,540"5 %.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память осциллографа. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора в корпусе из пластика.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Осциллографы отличаются друг от друга количеством входных каналов, полосой пропускания и метрологическими характеристиками.
Модели MSO-X дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора. Осциллографы оснащены системой быстрой справки.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидкокристаллический индикатор (ЖКИ).
На передней панели осциллографов расположен ЖКИ, два выхода встроенного генератора произвольной/специальной формы, вход сигналов внешнего запуска, разъемы интерфейса USB 2.0, выход компенсатора пробника, входы аналоговых каналов, клавиатура.
На задней панели расположены выход синхросигнала, вход внешней синхронизации, переключатель пользовательской калибровки, входы цифровых каналов логического анализатора (модели MSO-X), выход видеосигнала, разъемы интерфейсов USB и LAN, разъем сети питания, вентилятор обдува, гнездо для замка Кенсингтон.
Внешний вид осциллографов идентичен и приведен на рисунках 1 и 2 с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа.
Приложение к свидетельству №_______________ Лист № 2
об утверждении типа средств измерений Всего листов 7
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид осциллографов
Место пломбировки
Рисунок 2 - Задняя панель осциллографов
В комплект поставки входят:
- осциллограф цифровой DSO-X 4022A (или DSO-X 4024A, или DSO-X 4032A, или DSO-X 4034A, или DSO-X 4052A, или DSO-X 4054A, или DSO-X 4104A, или DSO-X 4154A, или MSO-X 4022A, или MSO-X 4024A, или MSO-X 4032A, или MSO-X 4034A, или MSO-X 4052A, или MSO-X 4054A, или MSO-X 4104A, или MSO-X 4154A - по заказу) - 1 шт.;
-
- кабель питания - 1 шт.;
-
- пассивные пробники - 2 шт. или 4 шт. (в зависимости от количества каналов);
-
- комплект цифрового пробника - 1 шт. (только для моделей серии MSO);
-
- компакт-диск с документацией - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
осциллографов приведены в таблице 2. Таблица 2
Наименование характеристики |
Модели осциллографов |
Значение характеристики |
Количество входных аналоговых каналов |
DSO-X/MSO-X xxx2A |
2 |
DSO-X/MSO-X xxx4A |
4 | |
Полоса пропускания по уровню минус 3 дБ, не менее |
DSO-X/MSO-X 4022A, 4024А |
200 МГц |
DSO-X/MSO-X 4032A, 4034А |
350 МГц | |
DSO-X/MSO-X 4052A, 4054А |
500 МГц | |
DSO-X/MSO-X 4104A |
1 ГГц | |
DSO-X/MSO-X 4154A |
1 (1,5)* ГГц | |
Время нарастания переходной характеристики, не более |
DSO-X/MSO-X 4022A, 4024А |
1,75 нс |
DSO-X/MSO-X 4032A, 4034А |
1 нс | |
DSO-X/MSO-X 4052A, 4054А |
700 пс | |
DSO-X/MSO-X 4104A |
450 пс | |
DSO-X/MSO-X 4154A |
300 пс | |
Максимальная частота дискретизации |
2,5 ГГц на каждый канал; 5 ГГц в режиме чередования | |
Объем памяти |
2 Мб на каждый канал; 4 Мб на канал в режиме чередования | |
Канал вертикального отклонения | ||
Входной импеданс |
(1 ± 0,01) МОм/16 пФ; (50±0,75) Ом | |
Разрешение по вер тикали |
8 бит | |
Диапазон установки коэффициентов отклонения КОТКЛ |
DSO-X/MSO-X 4022A, 4024А |
от 1 мВ/дел до 5 В/дел |
DSO-X/MSO-X 4032A, 4034А | ||
DSO-X/MSO-X 4052A, 4054А | ||
DSO-X/MSO-X 4104A |
от 1 мВ/дел до 5 В/дел (по входу 1 МОм); от 1 мВ/дел до 1 В/дел (по входу 50 Ом) | |
DSO-X/MSO-X 4154A | ||
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе |
± 0,00064 В при КОтКЛ равном 1 мВ/дел и 2 мВ/дел ± 0,02^8 [делр КОТКЛ [В/дел] при остальных значениях КОТКЛ | |
Максимальное входное напряжение |
300 В (среднеквадратическое значение); 400 В (пиковое значение) |
Наименование характеристики |
Модели осциллографов |
Значение характеристики |
Канал горизонтального отклонения | ||
Диапазон установки коэффициентов развертки |
DSO-X/MSO-X 4022A, 4024А |
от 2 нс/дел до 50 с/дел |
DSO-X/MSO-X 4032A, 4034А | ||
DSO-X/MSO-X 4052A, 4054А |
от 1 нс/дел до 50 с/дел | |
DSO-X/MSO-X 4104A |
от 0,5 нс/дел до 50 с/дел | |
DSO-X/MSO-X 4154A | ||
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± 10- 10-6 | |
Синхронизация | ||
Виды запуска |
автоматический, ждущий, однократный, принудительный | |
Источники синхросигнала |
любой из входных каналов, сеть, внешний | |
Диапазон уровня входного сигнала внутренней синхронизации |
± 0,6 делений | |
Минимальный уровень входного сигнала внутренней синхронизации |
DSO-X/MSO-X 4022A, 4024А |
1 деление или 5 мВ при КОТКЛ до 100 мВ/дел; 0,6 деления при КОТКЛ от 10 мВ/дел и выше |
DSO-X/MSO-X 4032A, 4034А | ||
DSO-X/MSO-X 4052A, 4054А | ||
DSO-X/MSO-X 4104A | ||
DSO-X/MSO-X 4154A (от 0 до 1 ГГц) | ||
DSO-X/MSO-X 4154A (от 1 до 1,5 ГГц) |
1,5 деления или 5 мВ при КОТКЛ до 10 мВ/дел; 1 деление при КОТКЛ от 10 мВ/дел и выше | |
Минимальный уровень входного сигнала внешней синхронизации |
В диапазоне ± 1,6 В: 40 мВ в диапазоне частот от 0 до 100 МГц; 70 мВ в диапазоне частот от 100 до 200 МГц В диапазоне ± 8 В: 200 мВ в диапазоне частот от 0 до 100 МГц; 350 мВ в диапазоне частот от 100 до 200 МГц | |
Логический анализатор | ||
Количество входных цифровых каналов |
16 (модели MSO-X) | |
Входной импеданс на наконечнике пробника |
(100±2) кОм/8 пФ | |
Разрешение по вертикали |
1 бит | |
Пороговые уровни срабатывания |
ТТЛ (+1,4 В), СMOS (+ 2,5 В), ESL (- 1,3 D) или устанавливаемый пользователем |
Пределы установки уровня срабатывания, определяемого пользователем Un |
± 8 В с шагом 10 мВ | |
Пределы допускаемой абсолютной погрешности установки уровня срабатывания |
± (0,03 • иП + 100 мВ) | |
Максимальное входное напряжение |
± 40 В (пиковое значение) | |
Встроенный генератор сигналов стандартной формы (только с установленной опцией - DSOX4WAVEGEN2) | ||
Виды воспроизводимых сигналов |
синусоидальный, прямоугольный, треугольный, пилообразный, псевдошумовой, произвольной формы и напряжения постоянного тока | |
Диапазон частот воспроизводимых сигналов |
синусоидальный |
от 0,1 Гц до 20 МГц |
прямоугольный |
от 0,1 Гц до 20 МГц | |
треугольный/пилообразный |
от 0,1 Гц до 200 кГц | |
произвольной формы |
от 0,1 Гц до 12 МГц | |
Амплитуды воспроизводимых сигналов |
10 В | |
Общие технические характеристики | ||
Напряжение питания от сети переменного тока |
от 100 до 240 В при частоте 50/60 Гц; от 100 до 132 В при частоте 50/60/400 Гц | |
Потребляемая мощность, не более |
120 ВА | |
Габаритные размеры (ширинах высо-тахдлина), не более |
454 х 275 х 156 | |
Масса, не более |
6,3 кг | |
Рабочие условия применения:
|
от 0 до 55 0С до 95 % при температуре 40 0С | |
Примечание - * в режиме чередования с использованием половины входных каналов |
