Номер по Госреестру СИ: 58685-14
58685-14 Частотомеры аналоговые
(ZQ)
Назначение средства измерений:
Частотомеры аналоговые ZQ (далее - частотомеры) предназначены для измерения частоты в однофазных электрических цепях переменного тока.
Внешний вид.
Частотомеры аналоговые
Рисунок № 1
Внешний вид.
Частотомеры аналоговые
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус (шильдик) частотомера и на титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к частотомерам аналоговым ZQ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам». Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- для применения вне сферы государственного регулирования обеспечения единства измерений.
Поверка
ПоверкаОсуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки». Основное оборудование, необходимое для поверки:
-
- частотомер электронно-счетный Ч3-85/3 (Госреестр 32359-06), диапазон измеряемых частот (канал 1, сигналы синусоидальной и импульсной формы) 0,001 Гц - 150 МГц, основная погрешность опорного генератора по частоте ± 1 x 10-7 Гц за год.
Изготовитель
ФирмаWeigel Meegerate GmbH, Германия.
Адрес: Erlenstraee 14, 90441 Nurnberg, Germany.
Заявитель
ООО «КРАСП-РУС»
199106, г.Санкт-Петербург, Площадь Морской Славы, д.1, Тел.: +7 (812) 401-44-87 sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Частотомеры являются приборами магнитоэлектрической системы.
Принцип действия основан на взаимодействии магнитного поля, которое создаёт постоянный магнит, с током в обмотке подвижной части, представляющая собой беглую рамку с обмоткой. Угол поворота подвижной части механизма, а также стрелочного указателя прибора, прямо пропорционален силе тока, идущего по обмотке рамки и, соответствует действующему значению частоты сети.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что обозначено в модификациях буквой «К». Шкалы приборов являются сменными и имеют различный диапазон измерений. Приборы щитового крепления.
Рабочее положение - вертикальное.
Фотография частотомера представлена на рисунке 1, на рисунке 2 - место пломбирования наклейкой.

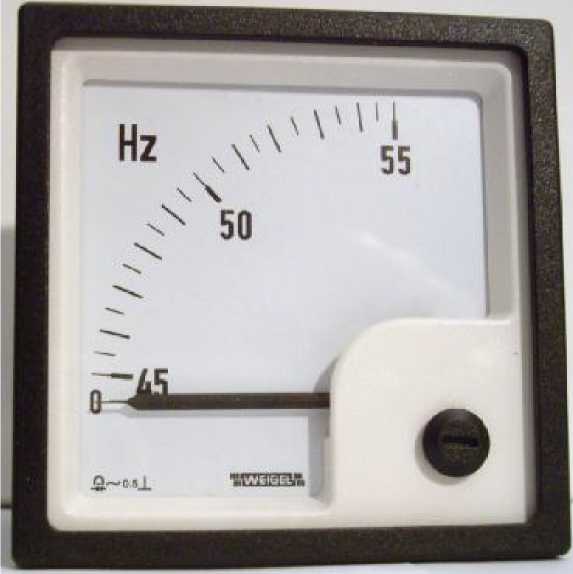

Частотомер аналоговый ZQ Рис.1

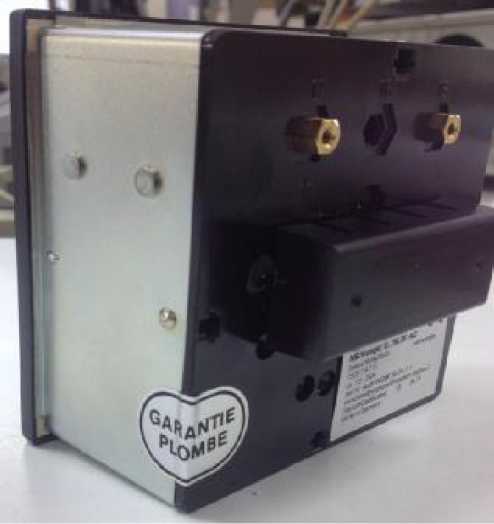

Место наклейки
Рис.2
В комплект поставки счетчика входят:
-
- частотомер аналоговый ZQ,
-
- инструкция по эксплуатации,
-
- упаковочная коробка.
Таблица 1
Наименование параметра |
Нормируемое значение |
Класс точности |
0,5 |
Диапазоны измеряемых частот, Гц: |
45 - 55; 48 - 52; 55 - 65; 58- 62; 180 - 220; 360 - 440; 380 - 420 |
Номинальное напряжение переменного тока, В:
|
110 57,7; 63,5; 100; 115; 120; 127; 208; 230; 289; 400; 415; 440; 500 |
Рабочее напряжение, В -для ZQ 48К;
|
150 150 и 300 150 и 600 |
Пределы допускаемого отклонения от номинального напряжения, % |
от минус 15% до 10% ином |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
± 0,75 |
Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм |
1,5 |
Время успокоения, не более, с |
6 |
Потребляемая мощность, В • А |
3 |
Группа механического исполнения по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч |
65 000 |
Средний срок службы не менее, лет |
20 |
Таблица 2
Модификации частотомеров |
ZQ48K |
ZQ72K |
ZQ96K |
ZQ144K |
Длина шкалы, мм |
41 |
61 |
97 |
146 |
Габаритные размеры, мм |
48x48x53 |
72x72x53 |
96x96x53 |
144x144x53 |
Масса, кг |
0,13 |
0,30 |
0,30 |
0,30 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением
температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %.......±0,75
Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Диапазон рабочих температур, °С...............................................................от минус 10 до плюс 55
Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65
Относительная влажность воздуха, %........................................................................................ до 75
Степень защиты по ГОСТ 14254-96:
-
- для корпуса...........................................................................IP50, IP52 или IP54
-
- для клемм ..................................................................................................................................IP20.
